Name: Escha 8I/OM12-5P3T 8045647 sensorska/aktivatorska kutija pasivna M12 razdjelnik s metalnim navojem 1 St.
Brand: Escha
SKU: 3553416
Availability: BackOrder

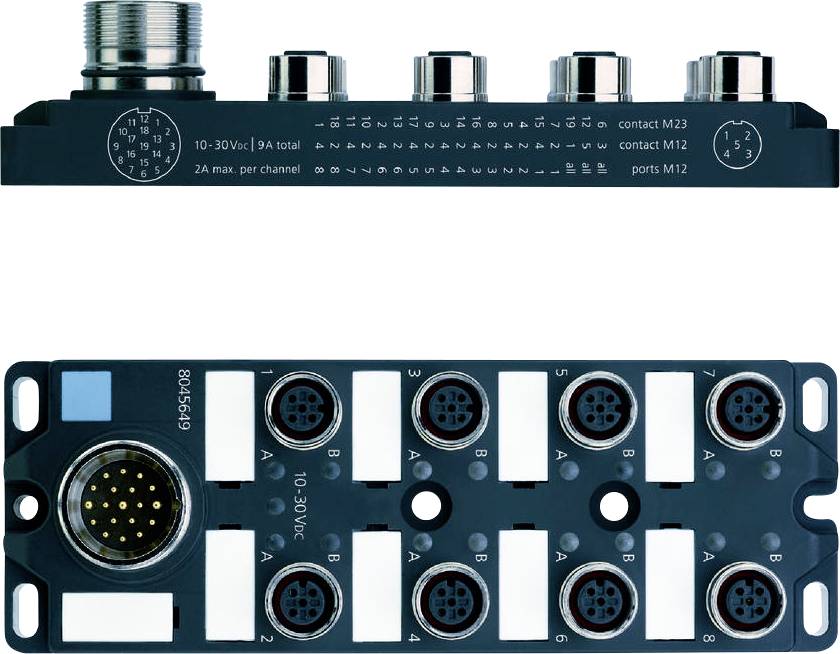

Višeportni industrijski connector modul s kružnim M23 kontaktom sa strane i nekoliko M12 priključaka na vrhu, obilježen naponskim vrijednostima.

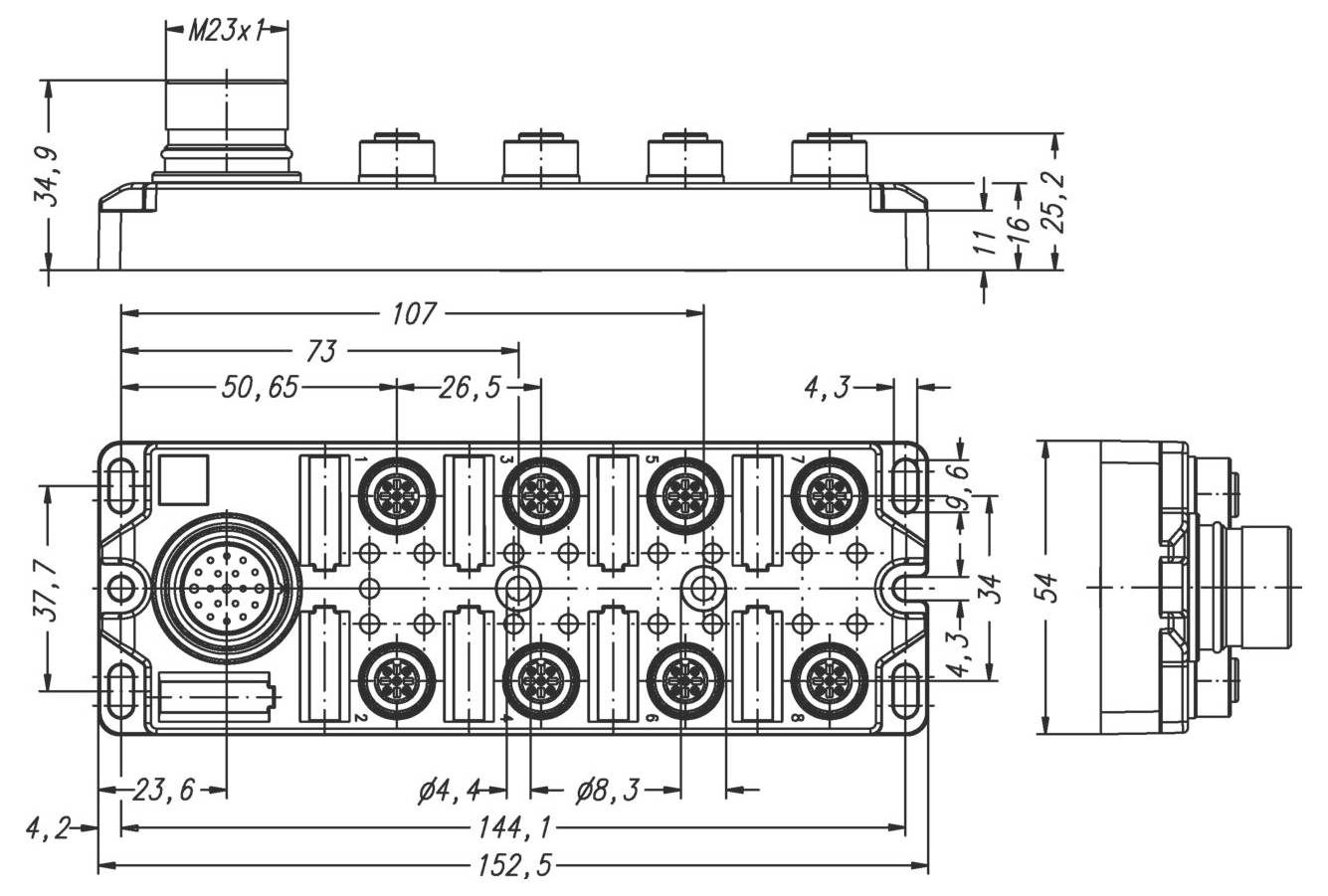

Tehnički dijagram višeportnog konektorskog bloka s detaljnim mjerenjima u milimetrima, koji prikazuje pogled odozgo i sa strane.

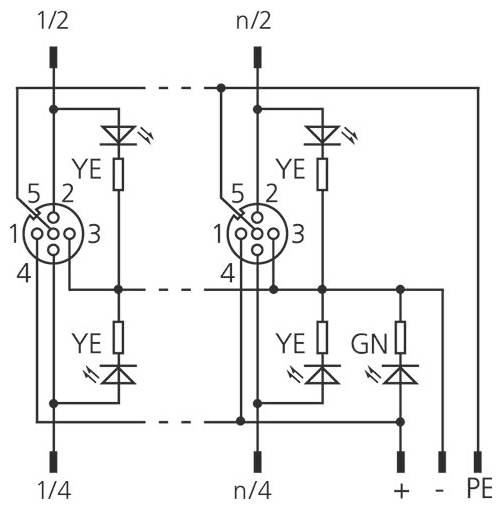

Ova shematska dijagram prikazuje električki krug s dva cilindrična konektora označena 1/2 i n/2, uključujući diode i otpornike.

1/3

Vrsta proizvoda

sensorska/aktivatorska kutija pasivna

Broj signalnih mjesta

Broj razdjelnika

8-dijelni

Tip

8I/OM12-5P3T

Glavni vod

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostupno uskoro

Broj

kom. - zaliha Njemačka

Ukupno (97,99 € / komad)

97,99 €

uklj. PDV

samo 9,22 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Nazivni napon: 30V
Otpor izolacije: ≥10⁸ Ω
Materijal brtve (čahure): FPM/FKM
Materijal kontakta: Metal, CuZn, pozlaćen
Materijal nosača kontakta: plastika, PA, BK
Mehanički vijek trajanja:> 100 ciklusa parenja
Standardi: IEC 61076-2-101
Broj polova: 4+PE
Stupanj zaštite (montirano): IP65, IP67
Strujna nosivost po pinu (na 40°C): 2,0 A
Temperatura okoline: -30°C...+90°C
Razina onečišćenja: 3
Kodiranje: A
Otpor kontakta: 5 mΩ
Vrsta priključka: Gornji
Logika sklopa: Pnp
Broj I/O utora: 8.0
Broj LED dioda: 17,0
Indikator radnog napona: LED GN
U/I razdjelnik: 8-poljni, M23, s konektorom
I/O utor: Utičnica, M12
Materijal kućišta: Plastika, PA, BK
Materijal umetka navoja: Metal, CuZn
Indikator stanja preklapanja: LED ŽARO
Strujna nosivost (ukupna struja): 12,0 A
Vrsta konektora: M23, 19-pinski
Materijal brtve, konektor: plastika, FPM/FKM
Materijal kućišta prirubnice, konektora: metal, CuZn, poniklano
Materijal kontakta, konektor: Metal, CuZn, pozlaćen
Materijal nosača kontakta, konektora: plastika, PA, BK
Mehanički vijek trajanja, konektor:> 100 ciklusa parenja
Broj polova, konektor: 19
Stupanj zaštite, utikač: IP65, IP67

Vrsta proizvoda: sensorska/aktivatorska kutija pasivna

Broj signalnih mjesta: 8

Tip: 8I/OM12-5P3T

Glavni vod: ne

Broj razdjelnika: 8-dijelni

Prikaz statusa: s led

Vrsta signala: PNP

Priključak: M12 utičnica

: IP65
IP67

Opteretivost struje po utoru: 2 A

Ukupna struja (jednostavno napajanje): 12 A

Maks. temperatura: 90 °C

Min. temperatura: -30 °C

Vrsta priključenja (Razdjelne kutije): M12 utičnica

Materijal kućišta: umjetna masa ojačana staklenim vlaknima, otporna na udare

Ukupan broj polova: 4

Proizvođač-br. dijela: 8045647

Sadržaj: 1 St.

Broj polova: 4

Strujna opteretivost (ukupna): 12.0 A

Strujna opteretivost po I/O signalu: 2.0 A

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3553416 Escha 8I/OM12-5P3T 8045647 sensorska/aktivatorska kutija pasivna M12 razdjelnik s metalnim navojem 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 3553416 Escha 8I/OM12-5P3T 8045647 sensorska/aktivatorska kutija pasivna M12 razdjelnik s metalnim navojem 1 St.

Opis

ESCHA standardna tehnologija spajanja predstavlja raznolikost, kvalitetu i pouzdanost u klasama zaštite IP67, IP68 i IP69. Zahvaljujući različitim dizajnima, kodiranjima i širokom rasponu kvaliteta kabela, pronaći ćete pravo rješenje za svaku primjenu. Bilo da se radi o okruglim konektorima M8, M12 ili M23, RJ45 ili konektorima za ventile – svi proizvodi dostupni su u mnogim duljinama kabela. Praktični T i Y razdjelnici, konektori za montažu na ploču, adapteri i I/O moduli omogućuju fleksibilne konfiguracije ožičenja.
