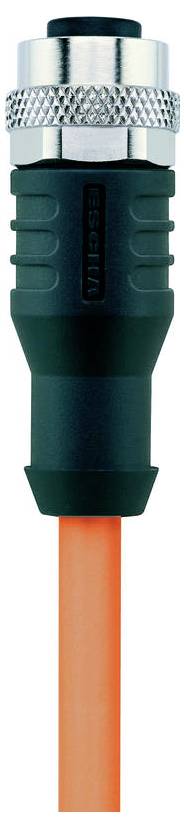

Escha 8058866 priključni kabel za senzor/aktivator M12 5.0 m Broj polova: 4 1 St.
Vrsta proizvoda
priključni kabel za senzor/aktivator
Standard utičnice
senzorski konektor
Priključna strana A
M12 utičnica, ravna
Priključna strana B
kabel, otvoreni kraj
Broj polova
4
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
10 kom. - zaliha Njemačka
Broj
Ukupno (22,99 € / komad)
22,99 €
uklj. PDV
Dostupno još samo 10 kom. - zaliha Njemačka
Tehnički podaci
- Nazivni napon: 250 V
- Otpor izolacije: ≥10⁸ Ω
- Materijal brtve (čahure): FPM/FKM
- Materijal tijela ručke: Plastika, TPU, BK
- Materijal kontakta: Metal, CuSn, pozlaćen
- Materijal nosača kontakta: Plastika, TPU, BK
- Mehanički vijek trajanja:> 100 ciklusa parenja
- Standardi: IEC 61076-2-101
- Raspored pinova: 1 BN, 2 WH, 3 BU, 4 BK
- Broj polova: 4
- Stupanj zaštite (montirano): IP65, IP67, IP68
- Konektor: Ženski, ravni, M12
- Strujna nosivost po pinu (na 40°C): 4,0 A
- Temperatura okoline: -30°C...+90°C
- Razina onečišćenja: 3
- Boje žica: BN, WH, BU, BK
- Presjek jezgre: 4 x 0,34 mm²
- Vanjski promjer kućišta: 5,20 mm
- Posebna svojstva: Otporno na plamen, bez halogena, otporno na hidrolizu, bez LABS-a, otporno na ulje, otporno na ozon, reciklabilno, u skladu s RoHS propisima, otporno na kiseline i lužine, prikladno za vučne lance, otporno na iskre zavarivanja, otporno na morsku vodu, bez silikona, otporno na uvijanje, otporno na UV zračenje
- Radijus savijanja (pomicanje): 10 x Ø cijevi
- Radijus savijanja (fiksni): 5 x Ø cijevi
- Bez halogena: Da
- Kvaliteta kabela: S7400, PUR, robotski, UL
- Konstrukcija žičane žice: 42 x 0,10 mm
- Boja premaza: OG, slična RAL2003
- Materijal izolacije žice: PP
- Materijal plašta kabela: PUR
- Nazivni napon kabela: ≤300 V
- Korištenje vučnog lanca: ≥ 10 milijuna ciklusa
- Raspon temperature (vučni lanac): -25°C…+60°C
- Raspon temperature (kretanje): -30°C...+90°C
- Raspon temperature (fiksni): -40°C...+90°C
- Torzija: +/-360°/m, ≥ 10 milijuna ciklusa
- Kodiranje: A
- Otpor kontakta: 5 mΩ
- Završetak: Otvoreni kraj kabela
- Materijal poklopca: Metal, CuZn, poniklano
- Tip
AL-WAK4-5/S7400
- Vrsta proizvoda
priključni kabel za senzor/aktivator
- Standard utičnice
senzorski konektor
- Priključna strana A
M12 utičnica, ravna
- Priključna strana B
kabel, otvoreni kraj
- Broj polova
4
- Duljina kabela
5.0 m
- Materijal plašta
PUR
- Nazivni napon
250 V
- Nazivna struja
4.0 A
- Nazivna struja - zaokružena
4 A
- Poprečni presjek priključka (maks.)
0.34 mm²
- Vanjski Ø
5.20 mm
- Poprečni presjek voda (Senzorsko/aktivatorsko ožičenje)
0.34 mm²
- Priključak
M12 utičnica
- Tip navoja, strana za priključivanje
M12
- Vrsta navoja, kabelski priključak i montaža
M12
- Kodiranje
A
- Kontaktni materijal
CuSn, pozlaćeno
- Posebne značajke
bez halogena
- Min. temperatura
-40 °C
- Maks. temperatura
90 °C
- Proizvođač-br. dijela
8058866
- Sadržaj
1 St.
- Promjer
5.20 mm
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3553459 Escha 8058866 priključni kabel za senzor/aktivator M12 5.0 m Broj polova: 4 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3553459 Escha 8058866 priključni kabel za senzor/aktivator M12 5.0 m Broj polova: 4 1 St.
Opis
Fleksibilan kontrolni kabel bez silikona i halogena s visokom mehaničkom čvrstoćom. Posebno pogodno za upotrebu u fleksibilnim primjenama u područjima robotike, tehnologije rukovanja i montaže, kao i alatnih strojeva. Izvrsna svojstva u područjima torzije, upotrebe vučnog lanca i otpornosti na iskre pri zavarivanju. Kabel ispunjava UL i CSA zahtjeve (UL10493/20549; cULus)
