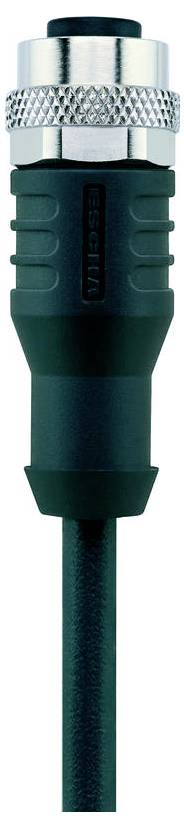

Escha 8046920 priključni kabel za senzor/aktivator M12 5.0 m Broj polova: 12 1 St. Piece
Vrsta proizvoda
priključni kabel za senzor/aktivator
Priključna strana A
M12 utičnica, ravna
Priključna strana B
kabel, otvoreni kraj
Broj polova
12
Duljina kabela
5.0 m
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
9 kom. - zaliha Njemačka
Broj
Ukupno (43,99 € / komad)
43,99 €
uklj. PDV
Dostupno još samo 9 kom. - zaliha Njemačka
Tehnički podaci
- Nazivni napon: 30V
- Otpor izolacije: ≥108 Ω
- Materijal brtve (čahure): FPM/FKM
- Materijal tijela ručke: Plastika, TPU, BK
- Materijal kontakta: Metal, CuZn, pozlaćen
- Materijal nosača kontakta: Plastika, TPU, BK
- Mehanički vijek trajanja:> 100 ciklusa parenja
- Standardi: IEC 61076-2-101
- Dodjela pinova: 1 BN, 2 BU, 3 WH, 4 GN, 5 PK, 6 YE, 7 BK, 8 GY, 9 RD, 10 VT, 11 GYPK, 12 RDBU
- Broj polova: 12
- Stupanj zaštite (montirano): IP65, IP67, IP68
- Konektor: Ženski, ravni, M12
- Strujna nosivost po pinu (na 40°C): 1,5 A
- Temperatura okoline: -30°C...+90°C
- Razina onečišćenja: 3
- Boje žica: BN, BU, WH, GN, PK, YE, BK, GY, RD, VT, GYPK, RDBU
- Presjek jezgre: 12 x 0,14 mm²
- Vanjski promjer kućišta: 5,60 mm
- Posebna svojstva: Otporno na plamen, bez halogena, otporno na hidrolizu, bez LABS-a, otporno na ulje, otporno na ozon, reciklabilno, u skladu s RoHS propisima, otporno na kiseline i lužine, prikladno za vučne lance, otporno na iskre zavarivanja, otporno na morsku vodu, bez silikona, otporno na uvijanje, otporno na UV zračenje
- Radijus savijanja (pomicanje): 10 x Ø cijevi
- Radijus savijanja (fiksni): 5 x Ø cijevi
- Bez halogena: Da
- Kvaliteta kabela: S370, PUR, UL
- Konstrukcija žičane žice: 18 x 0,10 mm
- Boja premaza: BK, slična RAL9005
- Materijal izolacije žice: PP
- Materijal plašta kabela: PUR
- Nazivni napon kabela: ≤300 V
- Korištenje vučnog lanca: ≥2 milijuna ciklusa
- Raspon temperature (vučni lanac): -25°C…+60°C
- Raspon temperature (kretanje): -30°C...+90°C
- Raspon temperature (fiksni): -40°C...+90°C
- Torzija: +/-180°/m, ≥ 0,5 milijuna ciklusa
- Kodiranje: A
- Otpor kontakta: 5 mΩ
- Završetak: Otvoreni kraj kabela
- Materijal poklopca: Metal, CuZn, poniklano
- Vrsta ambalaže
Piece
- Tip
AL-WAK12-5/S370
- Vrsta proizvoda
priključni kabel za senzor/aktivator
- Priključna strana A
M12 utičnica, ravna
- Priključna strana B
kabel, otvoreni kraj
- Broj polova
12
- Duljina kabela
5.0 m
- Materijal plašta
PUR
- Nazivni napon
30 V
- Nazivna struja
1.5 A
- Nazivna struja - zaokružena
1.5 A
- Vanjski Ø
5.60 mm
- Poprečni presjek voda (Senzorsko/aktivatorsko ožičenje)
0.14 mm²
- Priključak
M12 utičnica
- Tip navoja, strana za priključivanje
M12
- Kodiranje
A
- Kontaktni materijal
CuZn
- Maks. presjek
0.14 mm²
- Posebne značajke
bez halogena
- Min. temperatura
-30 °C
- Maks. temperatura
90 °C
- Proizvođač-br. dijela
8046920
- Sadržaj
1 St.
- Promjer
5.60 mm
- Kabel-Ø do
5.60 mm
- Područje kabelskog Ø
5.60 mm (max)
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3553427 Escha 8046920 priključni kabel za senzor/aktivator M12 5.0 m Broj polova: 12 1 St. Piece
Upute za rad i sigurnost
Upute za rad i sigurnost 3553427 Escha 8046920 priključni kabel za senzor/aktivator M12 5.0 m Broj polova: 12 1 St. Piece
Opis
Fleksibilan kontrolni kabel bez silikona i halogena s visokom mehaničkom čvrstoćom. Cijev je otporna na kemikalije, hidrolizu i mikrobe. Upotreba vučnih lanaca moguća je s polumjerom savijanja od najmanje 10xd. Zahvaljujući postojanosti na iskre kod varenja, vod je vrlo dobar za fleksibilnu uporabu na područjima robotske tehnike, alatnih strojeva i proizvodnje sa skidanjem strugotina. Kabeli ispunjavaju zahtjeve UL i CSA (UL10493/20549; cULus).
