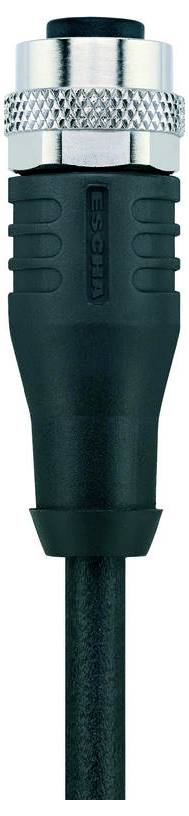

Escha 8046240 priključni kabel za senzor/aktivator M12 10.0 m Broj polova: 5 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
priključni kabel za senzor/aktivator
Priključna strana A
M12 utičnica, ravna
Priključna strana B
kabel, otvoreni kraj
Broj polova
5
Duljina kabela
10.0 m
Tehnički list (PDF)
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
53,99 €
3
3% = 1,75 €
52,24 €
5
5% = 2,46 €
51,53 €
10
5% = 2,92 €
51,07 €
25
6% = 3,45 €
50,54 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj
Ukupno (53,99 € / komad)
53,99 €
sa PDV-om
Tehnički podaci
- Nazivni napon: 60 V
- Otpor izolacije: ≥10⁸ Ω
- Materijal brtve (čahure): FPM/FKM
- Materijal tijela ručke: Plastika, TPU, BK
- Materijal kontakta: Metal, CuSn, pozlaćen
- Materijal nosača kontakta: Plastika, TPU, BK
- Mehanički vijek trajanja:> 100 ciklusa parenja
- Standardi: IEC 61076-2-101
- Raspored pinova: 1 BN, 2 WH, 3 BU, 4 BK, 5 GY
- Broj polova: 5
- Stupanj zaštite (montirano): IP65, IP67, IP68

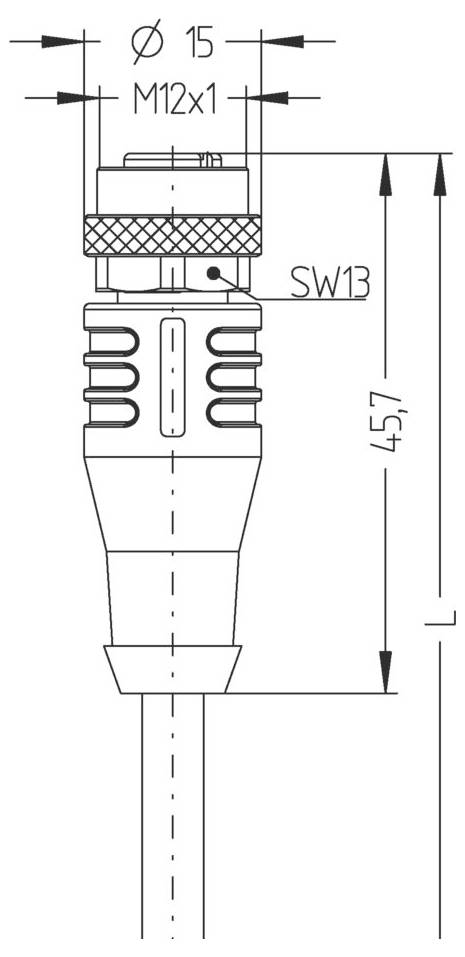

- Konektor: Ženski, ravni, M12
- Strujna nosivost po pinu (na 40°C): 4,0 A
- Temperatura okoline: -30°C...+90°C
- Razina onečišćenja: 3
- Boje žica: BN, WH, BU, BK, GY
- Presjek jezgre: 5 x 0,34 mm²
- Vanjski promjer kućišta: 5,60 mm
- Posebna svojstva: Otporno na plamen, bez halogena, otporno na hidrolizu, bez LABS-a, otporno na ulje, otporno na ozon, reciklabilno, u skladu s RoHS propisima, otporno na kiseline i lužine, prikladno za vučne lance, otporno na iskre zavarivanja, otporno na morsku vodu, bez silikona, otporno na uvijanje, otporno na UV zračenje
- Radijus savijanja (pomicanje): 12 x Ø cijevi
- Radijus savijanja (fiksni): 5 x Ø cijevi
- Bez halogena: Da
- Kvaliteta kabela: S370, PUR, UL
- Konstrukcija žičane žice: 42 x 0,10 mm
- Boja premaza: BK, slična RAL9005
- Materijal izolacije žice: PP
- Materijal plašta kabela: PUR
- Nazivni napon kabela: ≤300 V
- Korištenje vučnog lanca: ≥3 milijuna ciklusa
- Raspon temperature (vučni lanac): -25°C…+60°C
- Raspon temperature (kretanje): -30°C...+90°C
- Raspon temperature (fiksni): -40°C...+90°C
- Torzija: +/-180°/m, ≥ 0,5 milijuna ciklusa
- Kodiranje: A
- Otpor kontakta: 5 mΩ
- Završetak: Otvoreni kraj kabela
- Materijal poklopca: Metal, CuZn, poniklano
- Zaštita: Da
- Tip
AL-WAKS4.5-10/S370
- Vrsta proizvoda
priključni kabel za senzor/aktivator
- Priključna strana A
M12 utičnica, ravna
- Priključna strana B
kabel, otvoreni kraj
- Broj polova
5
- Duljina kabela
10.0 m
- Materijal plašta
PUR
- Nazivni napon
60 V
- Nazivna struja
4.0 A
- Nazivna struja - zaokružena
4 A
- Poprečni presjek priključka (maks.)
0.34 mm²
- Vanjski Ø
5.60 mm
- Poprečni presjek voda (Senzorsko/aktivatorsko ožičenje)
0.34 mm²
- Priključak
utičnica
- Tip navoja, strana za priključivanje
M12
- Vrsta navoja, kabelski priključak i montaža
M12
- Kodiranje
A
- Kontaktni materijal
CuSn, pozlaćeno
- Maks. presjek
0.34 mm²
- Posebne značajke
bez halogena
- Min. temperatura
-40 °C
- Maks. temperatura
90 °C
- Proizvođač-br. dijela
8046240
- Sadržaj
1 St.
- Promjer
5.60 mm
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3553420 Escha 8046240 priključni kabel za senzor/aktivator M12 10.0 m Broj polova: 5 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3553420 Escha 8046240 priključni kabel za senzor/aktivator M12 10.0 m Broj polova: 5 1 St.
Opis
Fleksibilan kontrolni kabel bez silikona i halogena s visokom mehaničkom čvrstoćom. Cijev je otporna na kemikalije, hidrolizu i mikrobe. Upotreba vučnih lanaca moguća je s polumjerom savijanja od najmanje 10xd. Zahvaljujući postojanosti na iskre kod varenja, vod je vrlo dobar za fleksibilnu uporabu na područjima robotske tehnike, alatnih strojeva i proizvodnje sa skidanjem strugotina. Kabeli ispunjavaju zahtjeve UL i CSA (UL10493/20549; cULus). Vrlo dobra EMC svojstva u oklopljenoj verziji.
