Escha 8044002 spojni vod M8 2.0 m Broj polova: 3 1 St.
Vrsta proizvoda
spojni vod
Priključna strana A

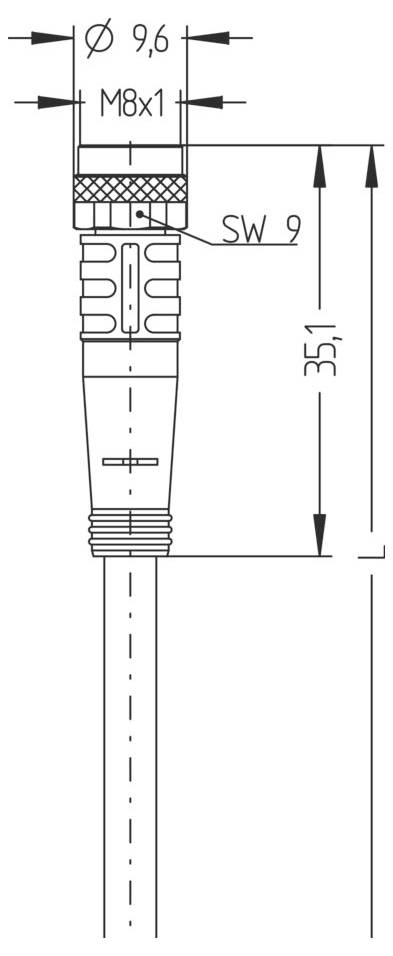

M8 utičnica, ravna
Priključna strana B

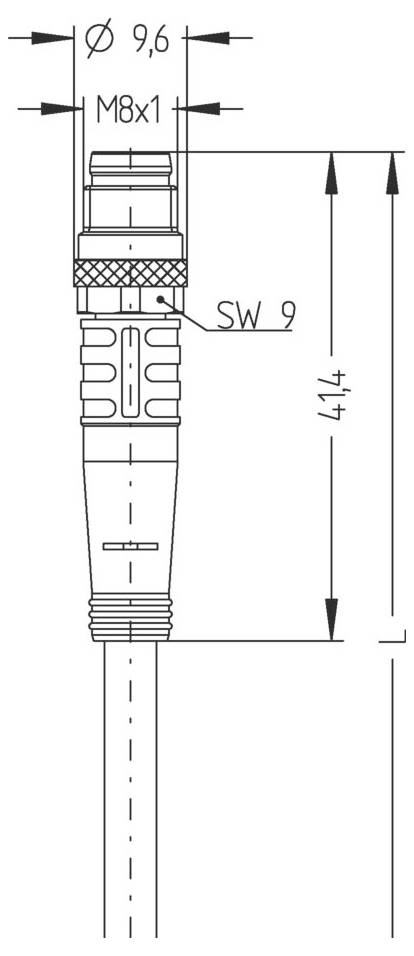

M8 utikač, ravan
Broj polova
3
Duljina kabela
2.0 m
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
4 kom. - zaliha Njemačka
Broj
Ukupno (18,99 € / komad)
18,99 €
uklj. PDV
Dostupno još samo 4 kom. - zaliha Njemačka
Tehnički podaci
- Materijal brtve (čahura): FPM/FKM
- Boje žica: BN, BU, BK
- Presjek jezgre: 3 x 0,25 mm²
- Vanjski promjer kućišta: 4,00 mm
- Posebna svojstva: Otporno na plamen, bez halogena, otporno na hidrolizu, bez LABS-a, otporno na ulje, otporno na ozon, reciklabilno, u skladu s RoHS propisima, otporno na kiseline i lužine, prikladno za vučne lance, otporno na iskre zavarivanja, otporno na morsku vodu, bez silikona, otporno na uvijanje, otporno na UV zračenje
- Radijus savijanja (pomicanje): 10 x Ø cijevi
- Radijus savijanja (fiksni): 5 x Ø cijevi
- Bez halogena: Da
- Kvaliteta kabela: S370, PUR, UL
- Konstrukcija žičane žice: 32 x 0,10 mm
- Boja premaza: BK, slična RAL9005
- Materijal izolacije žice: PP
- Materijal plašta kabela: PUR
- Nazivni napon kabela: ≤300 V
- Korištenje vučnog lanca: 5 milijuna ciklusa
- Raspon temperature (vučni lanac): -25°C…+60°C
- Raspon temperature (kretanje): -30°C...+90°C
- Raspon temperature (fiksni): -40°C...+90°C
- Torzija: +/-360°/m, ≥ 2 milijuna ciklusa
- Nazivni napon (strana A | strana B): 60 V
- Kontaktni otpor (strana A | strana B): 5 mΩ
- Otpor izolacije (strana A | strana B): ≥108 Ω
- Materijal tijela ručke (strana A | strana B): Plastika, TPU, BK
- Materijal kontakta (strana A | strana B): Metal, CuSn, pozlaćen
- Materijal nosača kontakta (strana A | strana B): Plastika, TPU, BK
- Materijal poklopca (strana A | strana B): Metal, CuZn, poniklano
- Mehanički vijek trajanja (Strana A | Strana B):> 100 ciklusa parenja
- Standardi (Strana A | Strana B): IEC 61076-2-104
- Raspored pinova (Strana A | Strana B): 1 BN, 3 BU, 4 BK
- Broj polova (strana A | strana B): 3
- Stupanj zaštite (montirano) (strana A | strana B): IP65, IP67, IP68
- Konektori (strana A | strana B): Ženski, ravni, M8; Muški, ravni, M8
- Strujna nosivost po pinu (na 40°C) (strana A | strana B): 4,0 A
- Temperatura okoline (strana A | strana B): -30°C...+90°C
- Razina onečišćenja (strana A | strana B): 3
- Tip
AL-SKP3-2-AL-SSP3/S370
- Vrsta proizvoda
spojni vod
- Priključna strana A
M8 utičnica, ravna
- Priključna strana B
M8 utikač, ravan
- Broj polova
3
- Duljina kabela
2.0 m
- Materijal plašta
PUR
- Nazivni napon
60 V
- Nazivna struja
4.0 A
- Nazivna struja - zaokružena
4 A
- Poprečni presjek priključka (maks.)
0.25 mm²
- Vanjski Ø
4.00 mm
- Poprečni presjek voda (Senzorsko/aktivatorsko ožičenje)
0.25 mm²
- Priključak
M8 utikač
M8 utičnica
- Tip navoja, strana za priključivanje
M8
- Vrsta navoja, kabelski priključak i montaža
M8
- Kontaktni materijal
CuSn, pozlaćeno
- Maks. presjek
0.25 mm²
- Posebne značajke
otporan na UV
otporan na ulje
torzijski sposoban
bez halogena
bez silikona
usporivač plamena
otporan na ozon
otporan na iskrenje
otporan na hidrolizu
otporan na morsku vodu
Prikazati više
- Min. temperatura
-40 °C
- Maks. temperatura
90 °C
- Proizvođač-br. dijela
8044002
- Sadržaj
1 St.
- Promjer
4.00 mm
- Kabel-Ø do
4.00 mm
- Područje kabelskog Ø
4.00 mm (max)
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3553405 Escha 8044002 spojni vod M8 2.0 m Broj polova: 3 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3553405 Escha 8044002 spojni vod M8 2.0 m Broj polova: 3 1 St.
Opis
Fleksibilan kontrolni kabel bez silikona i halogena s visokom mehaničkom čvrstoćom. Cijev je otporna na kemikalije, hidrolizu i mikrobe. Upotreba vučnih lanaca moguća je s polumjerom savijanja od najmanje 10xd. Zahvaljujući postojanosti na iskre kod varenja, vod je vrlo dobar za fleksibilnu uporabu na područjima robotske tehnike, alatnih strojeva i proizvodnje sa skidanjem strugotina. Kabeli ispunjavaju zahtjeve UL i CSA (UL10493/20549; cULus).
