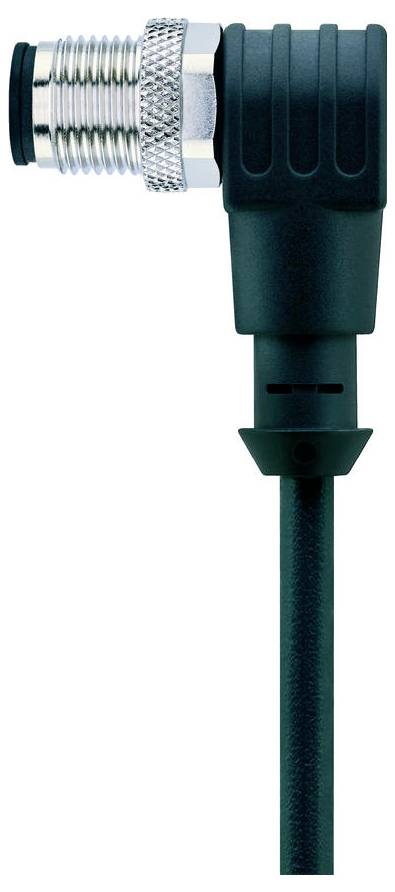

Escha 8043833 priključni kabel za senzor/aktivator M12 5.0 m Broj polova: 5 1 St.
Vrsta proizvoda
priključni kabel za senzor/aktivator
Standard utičnice
senzorski konektor
Priključna strana A
M12 utikač, kutni
Priključna strana B
kabel, otvoreni kraj
Broj polova
5
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
9 kom. - zaliha Njemačka
Broj
Ukupno (26,99 € / komad)
26,99 €
uklj. PDV
Dostupno još samo 9 kom. - zaliha Njemačka
Tehnički podaci
- Nazivni napon: 60 V
- Otpor izolacije: ≥10⁸ Ω
- Materijal tijela ručke: Plastika, TPU, BK
- Materijal kontakta: Metal, CuSn, pozlaćen
- Materijal nosača kontakta: Plastika, TPU, BK
- Mehanički vijek trajanja:> 100 ciklusa parenja
- Standardi: IEC 61076-2-101
- Raspored pinova: 1 BN, 2 WH, 3 BU, 4 BK, 5 GY
- Broj polova: 5
- Stupanj zaštite (montirano): IP65, IP67, IP68
- Priključak: Kutni utikač, M12
- Strujna nosivost po pinu (na 40°C): 4,0 A
- Temperatura okoline: -30°C...+90°C
- Razina onečišćenja: 3
- Boje žica: BN, WH, BU, BK, GY
- Presjek jezgre: 5 x 0,34 mm²
- Vanjski promjer kućišta: 5,20 mm
- Posebna svojstva: Otporno na plamen, bez halogena, otporno na hidrolizu, bez LABS-a, otporno na ulje, otporno na ozon, reciklabilno, u skladu s RoHS propisima, otporno na kiseline i lužine, prikladno za vučne lance, otporno na iskre zavarivanja, otporno na morsku vodu, bez silikona, otporno na uvijanje, otporno na UV zračenje
- Radijus savijanja (pomicanje): 10 x Ø cijevi
- Radijus savijanja (fiksni): 5 x Ø cijevi
- Bez halogena: Da
- Kvaliteta kabela: S370, PUR, UL
- Konstrukcija žičane žice: 42 x 0,10 mm
- Boja premaza: BK, slična RAL9005
- Materijal izolacije žice: PP
- Materijal plašta kabela: PUR
- Nazivni napon kabela: ≤300 V
- Korištenje vučnog lanca: 3 milijuna ciklusa
- Raspon temperature (vučni lanac): -25°C…+60°C
- Raspon temperature (kretanje): -30°C...+90°C
- Raspon temperature (fiksni): -40°C...+90°C
- Torzija: +/-180°/m,< 1 milijun ciklusa
- Kodiranje: A
- Otpor kontakta: 5 mΩ
- Završetak: Otvoreni kraj kabela
- Materijal poklopca: Metal, CuZn, poniklano
- Tip
AL-WWAS4.5-5/S370
- Vrsta proizvoda
priključni kabel za senzor/aktivator
- Standard utičnice
senzorski konektor
- Priključna strana A
M12 utikač, kutni
- Priključna strana B
kabel, otvoreni kraj
- Broj polova
5
- Duljina kabela
5.0 m
- Materijal plašta
PUR
- Nazivni napon
60 V
- Nazivna struja
4.0 A
- Nazivna struja - zaokružena
4 A
- Vanjski Ø
5.20 mm
- Poprečni presjek voda (Senzorsko/aktivatorsko ožičenje)
0.34 mm²
- Priključak
slobodan kraj kabela
priključak
- Tip navoja, strana za priključivanje
M12
- Vrsta navoja, kabelski priključak i montaža
M12
- Kodiranje
A
- Kontaktni materijal
CuSn, pozlaćeno
- Posebne značajke
otporan na ulje
bez silikona
otporan na morsku vodu
bez halogena
- Min. temperatura
-40 °C
- Maks. temperatura
+90 °C
- Proizvođač-br. dijela
8043833
- Sadržaj
1 St.
- Promjer
5.20 mm
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3553493 Escha 8043833 priključni kabel za senzor/aktivator M12 5.0 m Broj polova: 5 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3553493 Escha 8043833 priključni kabel za senzor/aktivator M12 5.0 m Broj polova: 5 1 St.
Opis
Fleksibilan kontrolni kabel bez silikona i halogena s visokom mehaničkom čvrstoćom. Cijev je otporna na kemikalije, hidrolizu i mikrobe. Upotreba vučnih lanaca moguća je s polumjerom savijanja od najmanje 10xd. Zahvaljujući postojanosti na iskre kod varenja, vod je vrlo dobar za fleksibilnu uporabu na područjima robotske tehnike, alatnih strojeva i proizvodnje sa skidanjem strugotina. Kabeli ispunjavaju zahtjeve UL i CSA (UL10493/20549; cULus).
