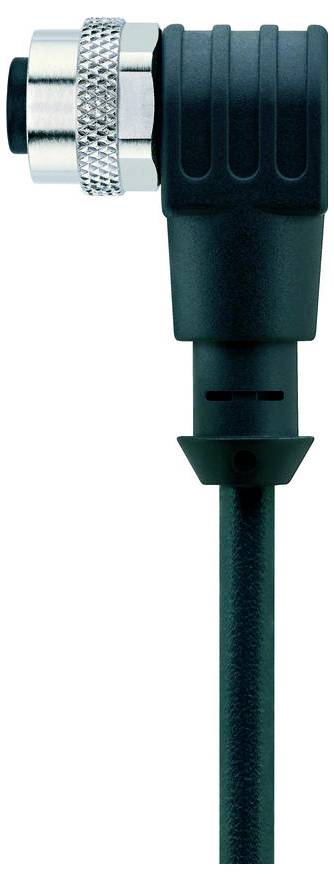

Escha 8043827 priključni kabel za senzor/aktivator M12 5.0 m Broj polova: 5 1 St.
Vrsta proizvoda
priključni kabel za senzor/aktivator
Standard utičnice
senzorski konektor
Priključna strana A
M12 utičnica, kutna
Priključna strana B
kabel, otvoreni kraj
Broj polova
5
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (26,99 € / komad)
26,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Nazivni napon: 60 V
- Otpor izolacije: ≥10⁸ Ω
- Materijal brtve (čahure): FPM/FKM
- Materijal tijela ručke: Plastika, TPU, BK
- Materijal kontakta: Metal, CuSn, pozlaćen
- Materijal nosača kontakta: Plastika, TPU, BK
- Mehanički vijek trajanja:> 100 ciklusa parenja
- Standardi: IEC 61076-2-101
- Raspored pinova: 1 BN, 2 WH, 3 BU, 4 BK, 5 GY
- Broj polova: 5
- Stupanj zaštite (montirano): IP65, IP67, IP68
- Konektor: Utičnica, kutna, M12
- Strujna nosivost po pinu (na 40°C): 4,0 A
- Temperatura okoline: -30°C...+90°C
- Razina onečišćenja: 3
- Boje žica: BN, WH, BU, BK, GY
- Presjek jezgre: 5 x 0,34 mm²
- Vanjski promjer kućišta: 5,20 mm
- Posebna svojstva: Otporno na plamen, bez halogena, otporno na hidrolizu, bez LABS-a, otporno na ulje, otporno na ozon, reciklabilno, u skladu s RoHS propisima, otporno na kiseline i lužine, prikladno za vučne lance, otporno na iskre zavarivanja, otporno na morsku vodu, bez silikona, otporno na uvijanje, otporno na UV zračenje
- Radijus savijanja (pomicanje): 10 x Ø cijevi
- Radijus savijanja (fiksni): 5 x Ø cijevi
- Bez halogena: Da
- Kvaliteta kabela: S370, PUR, UL
- Konstrukcija žičane žice: 42 x 0,10 mm
- Boja premaza: BK, slična RAL9005
- Materijal izolacije žice: PP
- Materijal plašta kabela: PUR
- Nazivni napon kabela: ≤300 V
- Korištenje vučnog lanca: 3 milijuna ciklusa
- Raspon temperature (vučni lanac): -25°C…+60°C
- Raspon temperature (kretanje): -30°C...+90°C
- Raspon temperature (fiksni): -40°C...+90°C
- Torzija: +/-180°/m,< 1 milijun ciklusa
- Kodiranje: A
- Otpor kontakta: 5 mΩ
- Završetak: Otvoreni kraj kabela
- Materijal poklopca: Metal, CuZn, poniklano
- Tip
AL-WWAK4.5-5/S370
- Vrsta proizvoda
priključni kabel za senzor/aktivator
- Standard utičnice
senzorski konektor
- Priključna strana A
M12 utičnica, kutna
- Priključna strana B
kabel, otvoreni kraj
- Broj polova
5
- Duljina kabela
5.0 m
- Materijal plašta
PUR
- Nazivni napon
60 V
- Nazivna struja
4.0 A
- Nazivna struja - zaokružena
4 A
- Vanjski Ø
5.20 mm
- Poprečni presjek voda (Senzorsko/aktivatorsko ožičenje)
0.34 mm²
- Priključak
otvoreni kraj kabla
M12 utičnica
- Tip navoja, strana za priključivanje
M12
- Vrsta navoja, kabelski priključak i montaža
M12
- Kodiranje
A
- Kontaktni materijal
CuSn, pozlaćeno
- Posebne značajke
otporan na iskrenje
otporan na morsku vodu
usporivač plamena
otporan na ulje
otporan na UV
torzijski sposoban
bez silikona
otporan na ozon
bez halogena
pripremljen za energetski lanac
Prikazati više
- Min. temperatura
-40 °C
- Maks. temperatura
90 °C
- Proizvođač-br. dijela
8043827
- Sadržaj
1 St.
- Promjer
5.20 mm
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3553404 Escha 8043827 priključni kabel za senzor/aktivator M12 5.0 m Broj polova: 5 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3553404 Escha 8043827 priključni kabel za senzor/aktivator M12 5.0 m Broj polova: 5 1 St.
Opis
Fleksibilan kontrolni kabel bez silikona i halogena s visokom mehaničkom čvrstoćom. Cijev je otporna na kemikalije, hidrolizu i mikrobe. Upotreba vučnih lanaca moguća je s polumjerom savijanja od najmanje 10xd. Zahvaljujući postojanosti na iskre kod varenja, vod je vrlo dobar za fleksibilnu uporabu na područjima robotske tehnike, alatnih strojeva i proizvodnje sa skidanjem strugotina. Kabeli ispunjavaju zahtjeve UL i CSA (UL10493/20549; cULus).
