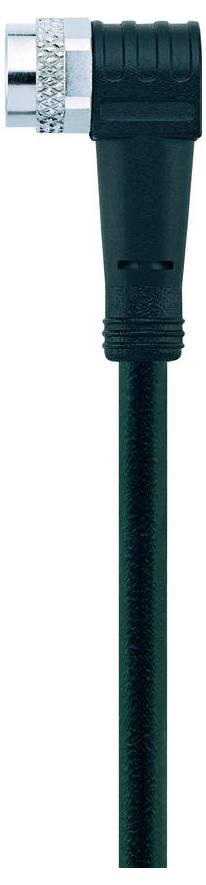

Escha 8043752 priključni kabel za senzor/aktivator M8 5.0 m Broj polova: 3 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
priključni kabel za senzor/aktivator
Priključna strana A
M8 utičnica, kutna
Priključna strana B
kabel, otvoreni kraj
Broj polova
3
Duljina kabela
5.0 m
Tehnički list (PDF)
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
16,99 €
3
6% = 0,94 €
16,05 €
5
8% = 1,32 €
15,67 €
10
9% = 1,56 €
15,43 €
25
11% = 1,85 €
15,14 €
50
13% = 2,16 €
14,83 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj
Ukupno (16,99 € / komad)
17,99 €
-6 %
16,99 €
sa PDV-om
Tehnički podaci
- Nazivni napon: 60 V
- Otpor izolacije: ≥108 Ω
- Materijal brtve (čahura): FPM/FKM
- Materijal tijela ručke: Plastika, TPU, BK
- Materijal kontakta: Metal, CuSn, pozlaćen
- Materijal nosača kontakta: Plastika, TPU, BK
- Mehanički vijek trajanja:> 100 ciklusa parenja
- Standardi: IEC 61076-2-104
- Raspored pinova: 1 BN, 3 BU, 4 BK
- Broj polova: 3
- Stupanj zaštite (montirano): IP65, IP67, IP68
- Konektor: Utičnica, kutna, M8
- Strujna nosivost po pinu (na 40°C): 4,0 A
- Temperatura okoline: -30°C...+90°C
- Razina onečišćenja: 3
- Boje žica: BN, BU, BK
- Presjek jezgre: 3 x 0,25 mm²
- Vanjski promjer kućišta: 4,00 mm
- Posebna svojstva: Otporno na plamen, bez halogena, otporno na hidrolizu, bez LABS-a, otporno na ulje, otporno na ozon, reciklabilno, u skladu s RoHS propisima, otporno na kiseline i lužine, prikladno za vučne lance, otporno na iskre zavarivanja, otporno na morsku vodu, bez silikona, otporno na uvijanje, otporno na UV zračenje
- Radijus savijanja (pomicanje): 10 x Ø cijevi
- Radijus savijanja (fiksni): 5 x Ø cijevi
- Bez halogena: Da
- Kvaliteta kabela: S370, PUR, UL
- Konstrukcija žičane žice: 32 x 0,10 mm
- Boja premaza: BK, slična RAL9005
- Materijal izolacije žice: PP
- Materijal plašta kabela: PUR
- Nazivni napon kabela: ≤300 V
- Korištenje vučnog lanca: 5 milijuna ciklusa
- Raspon temperature (vučni lanac): -25°C…+60°C
- Raspon temperature (kretanje): -30°C...+90°C
- Raspon temperature (fiksni): -40°C...+90°C
- Torzija: +/-360°/m, ≥ 2 milijuna ciklusa
- Otpor kontakta: 5 mΩ
- Završetak: Otvoreni kraj kabela
- Materijal poklopca: Metal, CuZn, poniklano
- Tip
AL-SWKP3-5/S370
- Vrsta proizvoda
priključni kabel za senzor/aktivator
- Priključna strana A
M8 utičnica, kutna
- Priključna strana B
kabel, otvoreni kraj
- Broj polova
3
- Duljina kabela
5.0 m
- Materijal plašta
PUR
- Nazivni napon
60 V
- Nazivna struja
4.0 A
- Nazivna struja - zaokružena
4 A
- Poprečni presjek priključka (maks.)
0.25 mm²
- Vanjski Ø
4.00 mm
- Poprečni presjek voda (Senzorsko/aktivatorsko ožičenje)
0.25 mm²
- Priključak
utičnica
- Tip navoja, strana za priključivanje
M8
- Vrsta navoja, kabelski priključak i montaža
M8
- Kontaktni materijal
CuSn, pozlaćeno
- Maks. presjek
0.25 mm²
- Posebne značajke
pripremljen za energetski lanac
- Min. temperatura
-40 °C
- Maks. temperatura
+90 °C
- Proizvođač-br. dijela
8043752
- Sadržaj
1 St.
- Promjer
4.00 mm
- Kabel-Ø do
4.00 mm
- Područje kabelskog Ø
4.00 mm (max)
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3553392 Escha 8043752 priključni kabel za senzor/aktivator M8 5.0 m Broj polova: 3 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3553392 Escha 8043752 priključni kabel za senzor/aktivator M8 5.0 m Broj polova: 3 1 St.
Opis
Fleksibilan kontrolni kabel bez silikona i halogena s visokom mehaničkom čvrstoćom. Cijev je otporna na kemikalije, hidrolizu i mikrobe. Upotreba vučnih lanaca moguća je s polumjerom savijanja od najmanje 10xd. Zahvaljujući postojanosti na iskre kod varenja, vod je vrlo dobar za fleksibilnu uporabu na područjima robotske tehnike, alatnih strojeva i proizvodnje sa skidanjem strugotina. Kabeli ispunjavaju zahtjeve UL i CSA (UL10493/20549; cULus).
