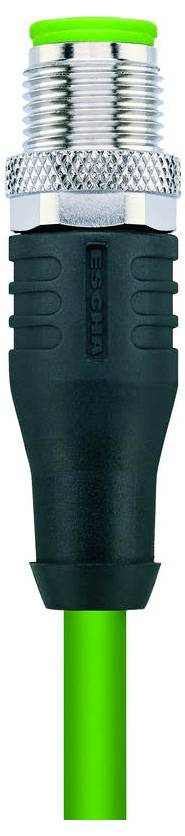

Escha 8031558 spojni vod M12 1.0 m Broj polova: 4 1 St.
Vrsta proizvoda
spojni vod
Standard utičnice
senzorski konektor
Priključna strana A
M12 utikač, ravan
Priključna strana B
M12 utikač, ravan
Broj polova
4
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (43,99 € / komad)
43,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Boje vena: WH, BU, OG, YE
- Presjek žice: 1 x 4 x AWG22, zvjezdasti četverokut
- Vanjski promjer kućišta: 6,50 mm
- Posebna svojstva: Otporno na plamen, bez halogena, vrlo fleksibilno, otporno na hidrolizu, bez LABS-a, otporno na mikrobe, otporno na ulje, otporno na ozon, PROFINET tip C, reciklabilno, u skladu s RoHS-om, otporno na kiseline i lužine, prikladno za vučne lance, otporno na morsku vodu, UN ECE R 118, otporno na UV zračenje
- Radijus savijanja (pomicanje): 8 x Ø cijevi
- Radijus savijanja (fiksni): 4 x Ø cijevi
- Bez halogena: Da
- Kvaliteta kabela: S2171, PUR, UL
- Konstrukcija žičane žice: 7 x 0,25 mm
- Boja premaza: GN, slična RAL6018
- Materijal izolacije žice: FRNC
- Materijal plašta kabela: PUR
- Nazivni napon kabela: 600 V UL ocjena
- Primjena vučnog lanca: 3 milijuna ciklusa savijanja
- Raspon temperature (pri kretanju): -30°C...+70°C
- Raspon temperature (fiksni): -40°C...+75°C
- Nazivni napon (strana A | strana B): 60 V
- Kontaktni otpor (strana A | strana B): 5 mΩ
- Otpor izolacije (strana A | strana B): ≥108 Ω
- Materijal tijela ručke (strana A | strana B): Plastika, TPU, BK
- Materijal kontakta (strana A | strana B): Metal, CuSn, pozlaćen
- Materijal nosača kontakta (strana A | strana B): Plastika, TPU, GN
- Materijal poklopca (strana A | strana B): Metal, CuZn, poniklano
- Mehanički vijek trajanja (Strana A | Strana B):> 100 ciklusa parenja
- Standardi (Strana A | Strana B): IEC 61076-2-101
- Dodjela pinova (strana A | strana B): 1 YE, 2 WH, 3 OG, 4 BU
- Broj polova (strana A | strana B): 4
- Stupanj zaštite (montirano) (strana A | strana B): IP65, IP67, IP68
- Strujna nosivost po pinu (na 40°C) (strana A | strana B): 4,0 A
- Temperatura okoline (strana A | strana B): -30°C...+90°C
- Razina onečišćenja (strana A | strana B): 3
- Zaštita (Strana A | Strana B): Sa zaštitom
- Konektori (Strana A | Strana B): Ravni M12 utikači
- Karakteristike prijenosa (strana A | strana B): Cat5e
- Karakteristike prijenosa: Cat5e
- Kodiranje (Strana A | Strana B): D
- Tip
IE-WASSY4.029-1-IE-WASSY4.029/S2171
- Vrsta proizvoda
spojni vod
- Standard utičnice
senzorski konektor
- Priključna strana A
M12 utikač, ravan
- Priključna strana B
M12 utikač, ravan
- Broj polova
4
- Duljina kabela
1.0 m
- Materijal plašta
PUR
- Nazivni napon
60 V
- Nazivna struja
4.0 A
- Nazivna struja - zaokružena
4 A
- Vanjski Ø
6.50 mm
- Priključak
M12 utikač
- Tip navoja, strana za priključivanje
M12
- Vrsta navoja, kabelski priključak i montaža
M12
- Kodiranje
D
- Kontaktni materijal
CuSn, pozlaćeno
- Posebne značajke
bez halogena
- Min. temperatura
-40 °C
- Maks. temperatura
90 °C
- Proizvođač-br. dijela
8031558
- Sadržaj
1 St.
- Promjer
6.50 mm
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3553379 Escha 8031558 spojni vod M12 1.0 m Broj polova: 4 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3553379 Escha 8031558 spojni vod M12 1.0 m Broj polova: 4 1 St.
Opis
Oklopljeni PUR kabel za siguran prijenos podataka industrijske kvalitete u automatizaciji i fieldbus tehnologiji. Kabel je CMX-certificiran i ispunjava zahtjeve Cat5e (električna svojstva u skladu s EN50288-2-1). Materijali i dizajn omogućuju povećano mehaničko naprezanje (abrazija, savijanje, vibracije itd.) na cijevi. Upotreba u vučnim lancima s do 3 milijuna ciklusa savijanja moguća je bez rizika.
