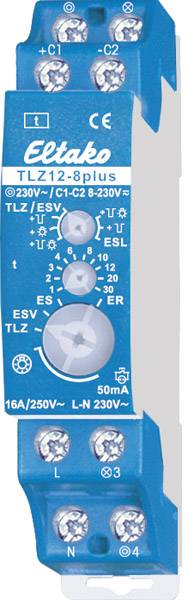

Eltako 23100832 tajmer za osvjetljenje stubišta 2300 W
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
38 kom. - zaliha Njemačka
Broj
Ukupno (38,99 € / komad)
38,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
Eltako 23100832 tajmer za osvjetljenje stubišta 2300 W
- Vremenski raspon do 30 minuta
- Upozorenje o isključenju
- Dvostruki priključci
- Univerzalni upravljački napon
Tehnički podaci
- Raspon vremenskog podešavanja: 1 min - 30 min.
- Vrsta kontakta: 1 normalno otvoren kontakt.
- Vrsta proizvoda
tajmer za osvjetljenje stubišta
- Mjesto upotrebe
unutarnje
- Maks. rasklopna snaga
2300 W
- Radni napon
230 V/AC
- Prebacivanje struje (maks.)
1.6 A
- Boja
višebojna
- Najkraće sklopno vrijeme
1 min
- Širina
20 mm
- Visina
83 mm
- Dubina
65 mm
- Izvedba
Tip: TLZ12-8plus
- dim.
(Š x V x D) 20 x 83 x 65 mm
- Aplikacija
za svjetlo
- Određene značajke
ulaz s prebacivanjem
- Vrijeme tajmera
30 min
- Vrsta montaže
profilna šina
- Nazivna struja
16 A
- Nazivni napon
8 V DC/AC
12 V DC/AC
24 V DC/AC
110 V DC/AC
230 V DC/AC
- Težina
840 g
DIN rail
Electronic with switching-off pre-warning
58 mm
600 W
1-12 min
1
230-230 V
8-230 V
AC
AC/DC
50-50 Hz
3 and 4 wire configuration
Flickering
Repetitive + continuous light + time extension
AC
230-230 V
400 W
400 VA
1.6 A
50 mA
TRUE
0
1
0
200 W
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 1313649 Eltako 23100832 tajmer za osvjetljenje stubišta 2300 W
Podatkovna tablica 1313649 Eltako 23100832 tajmer za osvjetljenje stubišta 2300 W
Upute za rad i sigurnost
Upute za rad i sigurnost 1313649 Eltako 23100832 tajmer za osvjetljenje stubišta 2300 W
Opis
1 BEZ kontakta bezpotencijalni 16 A / 250 V / AC, žarulje sa žarnom niti do 2300 W, ESL i LED žarulje do 200 W. Upravljački napon 230 V i / ili 8..230 V UC. Isključivanje ranog upozorenja i trajno prebacivanje svjetla. Gubitak u stanju pripravnosti samo 0,7 W. Uz ESL optimizaciju i multifunkcionalnost. Uređaj montiran na tračnicu za ugradnju na DIN-EN 60715 TH35 šinu. 1 modul = 18 mm širine, 58 mm dubine. Prebacivanje kontakata u križanju nule radi zaštite kontakata i žarulja. To posebno produžava vijek trajanja štednih svjetiljki. Bezšumna elektronika ne smeta najosjetljivijem uhu - za razliku od mnogih sinkronih motora s mehaničkim zupčanicima.
Zahvaljujući upotrebi bistabilnog releja, kao rezultat nema gubitka snage zavojnice i zagrijavanja, čak i kad je uključen. Nakon instalacije pričekajte kratku automatsku sinkronizaciju prije spajanja preklopljenog potrošača na mrežu. Upravljački, opskrbni i preklopni napon 230 V. Uz galvanski odvojeni univerzalni upravljački napon 8..230 V UC. Za 3- i 4-žične krugove, sklopive, s osvjetljenjem potkrovlja s 4-žičnim krugom. Automatsko otkrivanje tipa sklopa.
Jačina žarulje do 50 mA, ovisno o naponu paljenja žarulja. Točno podešavanje vremena od 1 do 30 minuta s minutnom skalom.
Trajna sklopka svjetla s velikim okretnim prekidačem. Nakon nestanka struje u postavci funkcije TLZ, osvjetljenje se ponovno uključuje ako vrijeme još nije isteklo. S dvostrukim priključcima za tipku i žarulju, tako da se mogu spojiti i iznad i ispod ili samo ispod. Ako se aktivira upozorenje o isključenju, osvjetljenje treperi otprilike 30 sekundi prije isteka vremena i ukupno 3 puta u kraćim i kraćim intervalima. Kad je uključeno trajno svjetlo, pritiskajte dulje od 1 sekunde. može se postaviti na trajno svjetlo, koje se automatski isključuje nakon 60 minuta ili se može isključiti tipkama dulje od 2 sekunde. Ako su uključena upozorenja o trajnom svjetlu i isključenju, upozorenje o isključenju izdaje se tek nakon isključivanja trajnog svjetla. Ako su ESL svjetiljke za uštedu energije uključene u cijelosti ili djelomično, postavite upozorenje o isključenju i trajno svjetlo s desne ESL strane rotacijskog prekidača. U prvoj sekundi nakon uključivanja ili ponovnog uključivanja, vrijeme se može produžiti pomoću TLZ funkcija pritiskom do 3 puta nakratko. Svaki gumb jednom dodaje postavljeno vrijeme. S višenamjenskim funkcijama: Može se prebaciti na funkcije ES (impulsni prekidač), ER (relej) i ESV (impulsni prekidač s odgodom isključenja). U ESV funkciji, vremena (t) koja se mogu postaviti srednjim okretnim prekidačem odgovaraju sljedećim vrijednostima: 1 = 2 min, 2 = 5 min, 3 = 10 min, 4 = 15 min, 6 = 25 min, 8 = 35 min, 10 = 45 min, 12 = 60 min, 20 = 90 min, 30 = 120 min. Nakon isteka podešenog vremena odgode, sustav se automatski isključuje ako nije dana ručna naredba OFF. Rano upozorenje za isključivanje i trajno svjetlo također se mogu uključiti ESV-om. Zaboravljeno trajno svjetlo isključuje se nakon 2 sata.
Ovaj tekst je strojno preveden.
