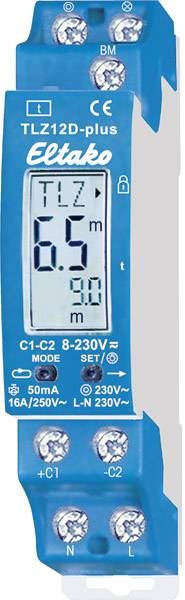

Eltako 23100800 tajmer za osvjetljenje stubišta digitalni 2300 W upozorenje kod isključivanja

1 BEZ kontakta bezpotencijalni 16 A / 250 V AC, žarulje sa žarnom niti do 2300 W, ESL i LED žarulje do 200 W. Upravljački napon 230 V i / ili 8..230 V UC. Isključivanje ranog upozorenja i trajno prebacivanje svjetla. Gubitak u stanju pripravnosti samo 0,5 W. Uz ESL optimizaciju i multifunkcionalnost. Uređaj montiran na tračnicu za ugradnju na DIN-EN 60715 TH35 šinu. 1 modul = 18 mm širine, 58 mm dubine. Funkcije i vremena unose se prema uputama za uporabu tipkama MODE i SET i digitalno prikazuju na LC zaslonu. Moguće je zaključavanje tipke. Prebacivanje kontakata u križanju nule radi zaštite kontakata i žarulja. To posebno produžava vijek trajanja štednih svjetiljki. Bezšumna elektronika ne smeta najosjetljivijem uhu - za razliku od mnogih sinkronih motora s mehaničkim zupčanicima. Zahvaljujući upotrebi bistabilnog releja, kao rezultat nema gubitka snage zavojnice i zagrijavanja, čak i kad je uključen. Nakon instalacije pričekajte kratku automatsku sinkronizaciju prije spajanja preklopljenog potrošača na mrežu. Upravljački, opskrbni i preklopni napon 230 V. Uz galvanski odvojeni univerzalni upravljački napon 8..230 V UC. Za 3- i 4-žične krugove, sklopive, s osvjetljenjem potkrovlja s 4-žičnim krugom. Automatsko otkrivanje tipa sklopa. Jačina žarulje do 50 mA, ovisno o naponu paljenja žarulja. Precizno podešavanje vremena od 1 do 99 minuta.
Vlastiti gumb za trajno svjetlo s izbočenim gumbom SET u funkcijama TLZ, ESV, ES i ER. S upravljačkim ulazom detektora pokreta BM, koji pretvara ulazni signal u upravljački impuls u funkciji TLZ. Funkcija trajnog svjetla gumba ovdje nije aktivna. Nakon nestanka struje u postavci funkcije TLZ, osvjetljenje se ponovno uključuje ako vrijeme još nije isteklo.
Vrijeme je prikazano u sredini zaslona. U međuvremenu, ciljno vrijeme trepće na dnu zaslona. Akumulirano vrijeme uključivanja prikazuje se tamo izvan vremenskog intervala. Prvo u satima (h), a zatim u mjesecima (m) s jednom decimalom. Ako ciljno vrijeme treperi, a prikaz vremenskog intervala se ne promijeni, kontrolni gumb je blokiran. Ako je aktivirano upozorenje o isključenju, osvjetljenje treperi u prilagodljivom vremenu od 10 do 50 sekundi prije isteka vremena i ukupno 3 puta u kraćim intervalima. Kad je trajno svjetlo uključeno, može se prebaciti na trajno svjetlo dulje od 1 sekunde, koje se automatski isključuje nakon prilagodljivog vremena od 0,5 do 10 sati ili ga možete isključiti tipkama dulje od 2 sekunde. Ova funkcija nije aktivna na ulazu BM. Ako su uključena upozorenja o trajnom svjetlu i isključenju, upozorenje o isključenju izdaje se tek nakon isključivanja trajnog svjetla. Ako su štedne žarulje ESL uključene u cijelosti ili djelomično, aktivirajte položaj 'ESL' u vodiču zaslona. Znak + pored skraćenice funkcije na vrhu zaslona to pokazuje.
U prvoj sekundi nakon uključivanja ili ponovnog uključivanja, vrijeme za funkcije TLZ-a može se produžiti kratkim pritiskom na tipku do 3 puta (pumpanje). Svaki gumb jednom dodaje postavljeno vrijeme. Ova funkcija nije aktivna na ulazu BM.
S višenamjenskim funkcijama: Može se prebaciti na funkcije ES (impulsni prekidač), ER (relej), ESV (impulsni prekidač s odgodom odgode) i BZ (brojač radnih sati). Nakon postavljanja željene funkcije, ona se može zaključati. Strelica desno od
Skraćenica funkcije u glavi zaslona označava status zaključavanja. ESV: Nakon što protekne postavljeno vrijeme kašnjenja od 0,1 do 9,9 sati, sustav se automatski isključuje ako nije dana ručna naredba OFF. Rano upozorenje za isključivanje, tipka trajnog svjetla i ESL također se mogu uključiti ESV-om. BZ: Sve dok je ulaz tipke uzbuđen, znak + pored skraćenice funkcije BZ
na vrhu zaslona i dodano vrijeme na dnu zaslona. U početku do 9999 sati (h), a zatim automatski prijelaz na mjesece (m) sa po 730 sati i prikaz s 1 decimalnim mjestom. Relej nije uključen u ovoj funkciji.
Prikazati smjernice, uključujući jezik za odabir njemački, engleski ili francuski, u skladu s priloženim uputama za uporabu.

Ovaj tekst je strojno preveden.
