Name: Eaton Y7-187397 FRCMM-40/2/03-S/F FID zaštitna sklopka 2-fazni S/F 40 A 0.3 A
Brand: Eaton
SKU: 2622184
Availability: BackOrder

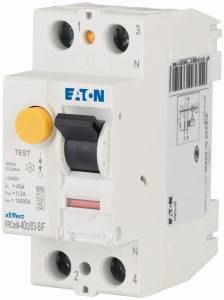

Zaštitni uređaj diferencijalne struje (FID) žute testne tipke i crne poluge, marke Eaton. Koristi se za električnu sigurnost u strujnim krugovima.

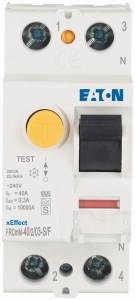

RCCB zaštitni prekidač tvrtke Eaton s tipkom za testiranje i polugom, prikazuje električne specifikacije i priključne stezaljke za strujne krugove.

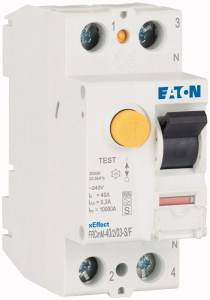

Naponski prekidač diferencijalske struje (RCD) tvrtke Eaton sa žutom tipkom za testiranje i crnom ručicom za uključivanje/isključivanje, namijenjen zaštiti od prenapona u električnim krugovima.

1/3

Slika slična

Vrsta proizvoda

FID zaštitna sklopka

Karakteristike okidanja

S/F

Nazivna diferencijalna struja

0.3 A

Nazivna struja - zaokružena

40 A

Nazivna struja

40 A

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostupno uskoro

Broj

kom. - zaliha Njemačka

Ukupno (285,00 € / komad)

285,00 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta proizvoda: FID zaštitna sklopka

Karakteristike okidanja: S/F

Nazivna diferencijalna struja: 0.3 A

Nazivna struja: 40 A

Nazivna struja - zaokružena: 40 A

Izvedba: 2-fazni

Izvedba: 1 pol + N

Sadržaj: 1 St.

: DIN rail

: 70.5 mm

: 40 A

: 240 V

: 440 V

: 2

: 0.3 A

: Other

: TRUE

: 10 kA

: 5 kA

: 2

: 2

: FALSE

: FALSE

: 50/60 Hz

: IP20

: 1.5-35 mm²

: 1.5-16 mm²

: TRUE

: 25-40 °C

: TRUE

: 4

UKCA: nije bitno

Varijante(Sve stavke su s uklj. PDV-om)

Karakteristike okidanja

Nazivna diferencijalna struja

Nazivna struja - zaokružena

Vrsta proizvoda

Eaton Y7-167102 FRCMM-40/4/003-A-NA FID zaštitna sklopka 3-fazni A 40 A 0.03 A

Kataloški br.:2622186

Dostupno uskoro

Conrad Electronic

0.03 A

40 A

FID zaštitna sklopka

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

285,00 €^*

Eaton Y7-167103 FRCMM-63/4/003-A-NA FID zaštitna sklopka 3-fazni A 63 A 0.03 A

Kataloški br.:2622199

Dostupno uskoro

Conrad Electronic

0.03 A

63 A

FID zaštitna sklopka

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

309,00 €^*

Eaton Y7-167105 FRCMM-40/4/03-A-NA FID zaštitna sklopka 3-fazni A 40 A 0.3 A

Kataloški br.:2622191

Dostupno uskoro

Conrad Electronic

0.3 A

40 A

FID zaštitna sklopka

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

275,00 €^*

Eaton Y7-167107 FRCMM-25/4/003-G/A-NA FID zaštitna sklopka 3-fazni G/A 25 A 0.03 A

Kataloški br.:2622176

Dostupno uskoro

Conrad Electronic

G/A

0.03 A

25 A

FID zaštitna sklopka

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

239,99 €^*

Eaton Y7-167108 FRCMM-40/4/003-G/A-NA FID zaštitna sklopka 3-fazni G/A 40 A 0.03 A

Kataloški br.:2622188

Dostupno uskoro

Conrad Electronic

G/A

0.03 A

40 A

FID zaštitna sklopka

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

299,00 €^*

Eaton Y7-167109 FRCMM-63/4/003-G/A-NA FID zaštitna sklopka 3-fazni G/A 63 A 0.03 A

Kataloški br.:2622200

Dostupno uskoro

Conrad Electronic

G/A

0.03 A

63 A

FID zaštitna sklopka

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

329,00 €^*

Eaton Y7-167113 FRCMM-25/2/003-A-NA FID zaštitna sklopka 2-fazni A 25 A 0.03 A

Kataloški br.:2622168

Dostupno uskoro

Conrad Electronic

0.03 A

25 A

FID zaštitna sklopka

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

219,99 €^*

Eaton Y7-167114 FRCMM-40/2/003-A-NA FID zaštitna sklopka 2-fazni A 40 A 0.03 A

Kataloški br.:2622180

Dostupno uskoro

Conrad Electronic

0.03 A

40 A

FID zaštitna sklopka

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

275,00 €^*

Eaton Y7-167119 FRCMM-25/2/003-G/A-NA FID zaštitna sklopka 2-fazni G/A 25 A 0.03 A

Kataloški br.:2622171

Dostupno uskoro

Conrad Electronic

G/A

0.03 A

25 A

FID zaštitna sklopka

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

229,99 €^*

Eaton Y7-167125 FRCMM-25/4/003-A-NA FID zaštitna sklopka 3-fazni A 25 A 0.03 A

Kataloški br.:2622175

Dostupno uskoro

Conrad Electronic

0.03 A

25 A

FID zaštitna sklopka

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

229,99 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2622184 Eaton Y7-187397 FRCMM-40/2/03-S/F FID zaštitna sklopka 2-fazni S/F 40 A 0.3 A

Upute za rad i sigurnost

Upute za rad i sigurnost 2622184 Eaton Y7-187397 FRCMM-40/2/03-S/F FID zaštitna sklopka 2-fazni S/F 40 A 0.3 A

Informacije

Informacije 2622184 Eaton Y7-187397 FRCMM-40/2/03-S/F FID zaštitna sklopka 2-fazni S/F 40 A 0.3 A

Opis

Dizajn
Okidač zaostalih struja neovisno o naponu za industrijske i komercijalne primjene s visokom nazivnom strujom
Dvostruka komforna stezaljka (podizanje/čeljust), s obje strane
Indikator položaja kontakta crveno-zeleni
Funkcija prekidača je neovisna o položaju

Bilješke o aplikaciji
Zaštitna sklopka diferencijalne struje i njezino aktiviranje neovisno je o mrežnom naponu (VI) i može se koristiti u svim pristupnim područjima. Zaštitna sklopka na diferencijalnu struju prikladna je za zaštitu od kvara, dodatnu zaštitu i/ili zaštitu od požara. Primjenjuju se zahtjevi odgovarajućih instalacijskih propisa (npr.: IEC/EN 60364)

gumb za testiranje
Testni gumb “T” mora se pritisnuti svakih 6 mjeseci. Operator sustava mora biti provjerljivo upoznat s ovom okolnošću i svojom odgovornošću. Pod posebnim uvjetima (npr. vlažna i/ili prašnjava okruženja, okruženja sa zagađujućim i/ili korozivnim uvjetima, okruženja s velikim temperaturnim fluktuacijama, instalacije s rizikom od prenapona zbog sklopnih uređaja i/ili atmosferskih pražnjenja, mobilni izvori napajanja), preporučuje se na mjesečno testiranje. Specifikacije instalacijskih propisa vrijede s obzirom na posebne primjene i okruženja. Ako prekidački uređaj istovremeno prikazuje crvenu i žutu LED diodu,
Pritisne se gumb Test i slijede koraci u uputama za sastavljanje.

Pritiskom na tipku za testiranje "T" ispituje se samo rad prekidača diferencijalne struje (FI). Ovaj test ne zamjenjuje mjerenje otpora uzemljenja (RE), niti ono ispravno
Provjera stanja zaštitnog vodiča, koja se mora provesti zasebno.

Ovaj tekst je strojno preveden.
