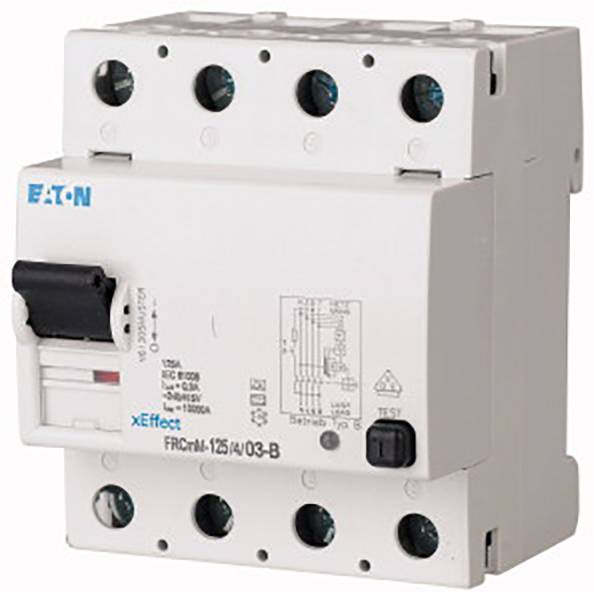

Eaton Y7-171189 FRCMM-125/4/003-G/B+ FID zaštitna sklopka za sve struje 3-fazni G/B+ 125 A 0.03 A

Dizajn
Okidač zaostalih struja neovisno o naponu za industrijske i komercijalne primjene s visokim nazivnim strujama
Dvostruka komforna stezaljka (podizanje/čeljust), s obje strane
Indikator položaja kontakta crveno-zeleni
Funkcija prekidača je neovisna o položaju

Bilješke o aplikaciji
Zaštitna sklopka diferencijalne struje i njezino aktiviranje neovisno je o mrežnom naponu (VI) i može se koristiti u svim pristupnim područjima. Zaštitna sklopka na diferencijalnu struju prikladna je za zaštitu od kvara, dodatnu zaštitu i/ili zaštitu od požara. Primjenjuju se zahtjevi odgovarajućih instalacijskih propisa (npr.: IEC/EN 60364)

gumb za testiranje
Testni gumb “T” mora se pritisnuti svakih 6 mjeseci. Operator sustava mora biti provjerljivo upoznat s ovom okolnošću i svojom odgovornošću. Pod posebnim uvjetima (npr. vlažno i/ili prašnjavo okruženje, okruženje s onečišćenjem i/ili korozivnim uvjetima, okruženje s velikim temperaturnim fluktuacijama, instalacije s rizikom od prenapona zbog rasklopnih uređaja i/ili atmosferskih pražnjenja, mobilni uređaji za napajanje), preporučuje se mjesečno testiranje. Specifikacije instalacijskih propisa vrijede s obzirom na posebne primjene i okruženja. Ako prekidački uređaj istovremeno prikazuje crvenu i žutu LED diodu,
Pritisne se gumb Test i slijede koraci u uputama za sastavljanje.

Pritiskom na tipku za testiranje "T" ispituje se samo rad prekidača diferencijalne struje (FI). Ovaj test ne zamjenjuje mjerenje otpora uzemljenja (RE), niti ono ispravno
Provjera stanja zaštitnog vodiča, koja se mora provesti zasebno.

Ovaj tekst je strojno preveden.
