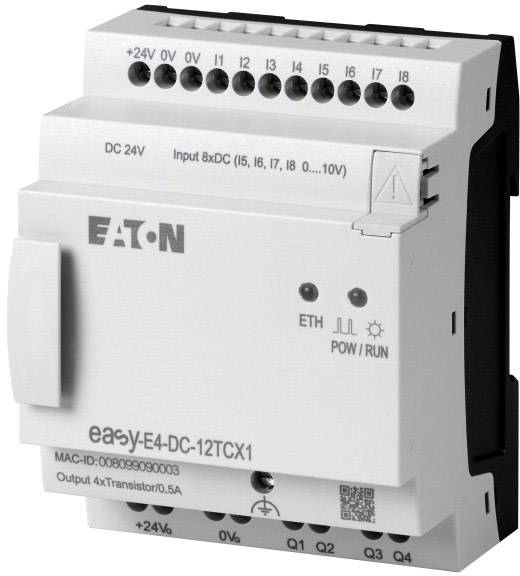

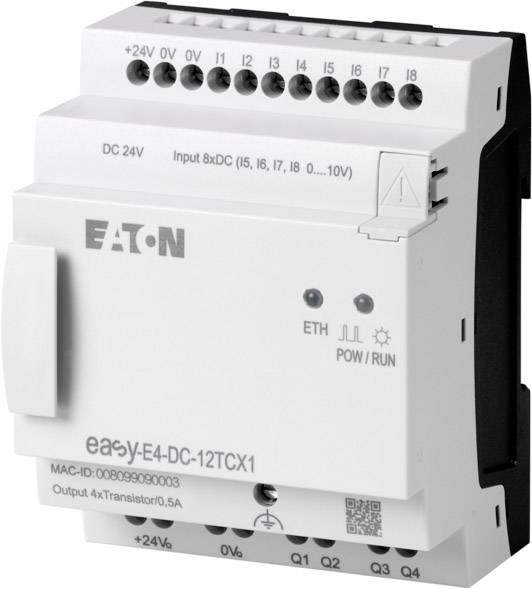

Eaton 197214 EASY-E4-DC-12TCX1 PLC upravljački modul 24 V/DC
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (174,99 € / komad)
174,99 €
sa PDV-om
Tehnički podaci
- Pozicija ugradnje: okomito ili vodoravno
- Dotok prema IEC / EN 61000-4-6: 10 V
- Masa: 0.155 kg
- Zamke za nagib (IEC / EN 60068-2-31) [visina pada: 50 mm
- Tlak zraka (rad): 795 - 1080 hPa
- Otpornost na udarce (IEC / EN 60068-2-27) polusina 15 g / 11 ms: 18 udaraca
- Statički gubitak snage, neovisno o struji [Pvs]: 2 W
- elektromagnetska polja (RFI), prema IEC EN 61000-4-3: 0,8 - 1,0 GHz: 101,4 - 2 GHz: 32,0 - 2,7 GHz: 1 V / m
- Broj internetskih sučelja HW Industrial Ethernet: 1
- Broj hardverskog sučelja ostalo: 1
- Broj digitalnih izlaza: 4
- Rezolucija: 12 bit (vrijednost 0 - 4095)
- Brzina prijenosa podataka: 10/100 Mbit / s
- Ulazna impedancija: 13,3 kΩ
- Ulazi se mogu koristiti kao analogni ulazi: 4 (I5, I6, I7, I8)
- Elektrostatičko pražnjenje (ESD): 6 kV
- Ethernet: CAT5
- Skladištenje [ϑ]: -40 - +70 ° C
- Duljina kabela: ≦ 30, oklopljeni m
- Ripple: ≦ 5%
- Prekidačka struja: 0,5 A
- Vijčani spojevi: 6,5 mm
- Vrsta proizvoda
PLC upravljački modul
- Proizvođač-br. dijela
197214
- Tip
EASY-E4-DC-12TCX1
- Broj analognih ulaza maks.
4
- Broj analognih izlaza maks.
0
- Broj digitalnih ulaza maks.
8
- min. pogonski napon
20.4 V/DC
- Pogonski napon
20.4 - 24 V/DC
- Pogonski napon maks.
24 V/DC
- Radni napon
24 V/DC
- Visina
90 mm
- Dužina
58 mm
- Širina
71.5 mm
IP20
- dim.
(D x Š x V) 58 x 71.5 x 90 mm
- Montaža
DIN šina IEC / EN 60715, 35 mm ili vijak s pričvrsnim nosačima ZB4-101-GF1 (pribor)
- Maks. temperatura okoline
+55 °C
- Min. temperatura okoline
-25 °C
- Tjedni-/godišnji - brojač
da
- Težina
0.155 kg
- UKCA
da
