Name: Dold IK8701.11 AC50Hz 230V spojni modul Nazivni napon: 230 V/AC Prebacivanje struje (maks.): 16 A 1 prebacivanje 1 St.
Brand: Dold
SKU: 2359217
Availability: BackOrder

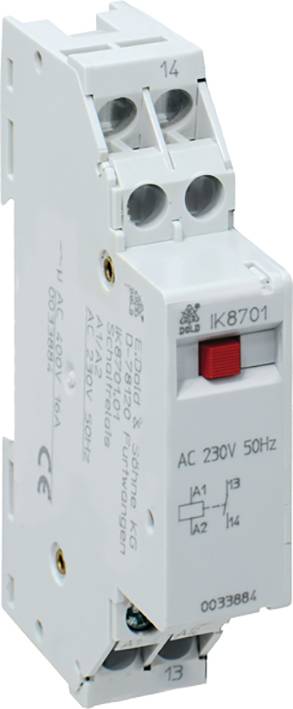

Električni relej s tehničkom oznakom 'AC 230V 50Hz'. Prikazuje različite priključne stezaljke i shemu spajanja.

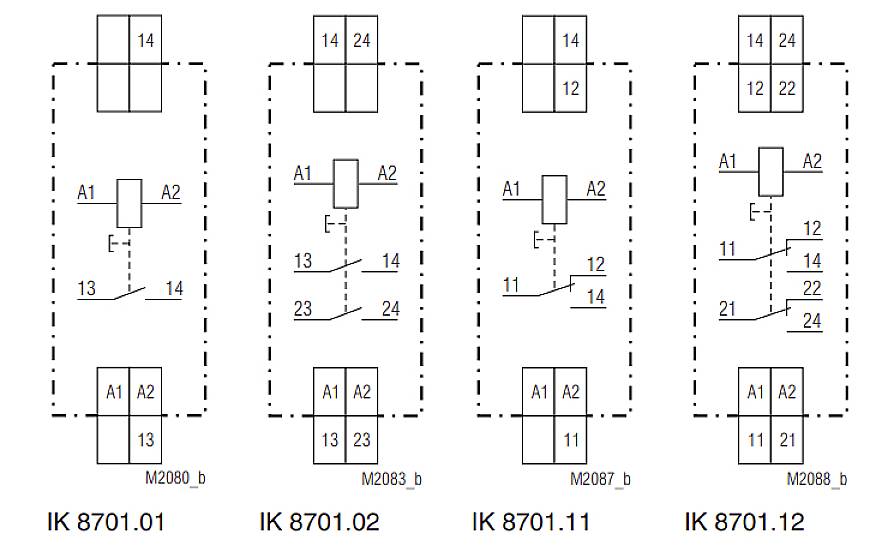

Dijagram s četiri električne sheme, označen kao IK 8701.01, IK 8701.02, IK 8701.11 i IK 8701.12. Prikazuje različite električne sklopove s kontaktima i zavojnicama.

1/2

Slika slična

Vrsta proizvoda

spojni modul

Vrsta kontakta

1 prebacivanje

Nazivni napon

230 V/AC

Preklopni napon (maks.)

230 V/AC

Prebacivanje struje (maks.)

16 A

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava uto,08.12.

Broj

kom. - zaliha Njemačka

Ukupno (61,99 € / komad)

67,99 €

-9 %

61,99 €

uklj. PDV

samo 5,64 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Dold IK8701.11 AC50Hz 230V spojni modul Nazivni napon: 230 V/AC Prebacivanje struje (maks.): 16 A 1 prebacivanje 1 St.

Za prebacivanje opterećenja svjetiljki
Ulazni spojni relej, npr. za kontrolu PLC-a
Izlazni spojni relej, npr. za PLC-kontrolirana opterećenja
Prema EN 60947-5-1
Gumb za ručno nadjačavanje kontakata
indikator položaja prekidača
Visoka toplinska struja Ith
17,5 ili 35 ili 52,5 mm ukupne širine

Tehnički podaci

Priključak vodiča: 2 x 2,5 mm² puna ili 2 x 1,5 mm² žica s rukavcem ili 2 x 1 mm² žica s rukavcem
Priključak vodiča: ravne stezaljke sa samopodizanjem
Moment pritezanja: 0,8 Nm
Brzo pričvršćivanje: tračnica s gornjim šeširom

Vrsta proizvoda: spojni modul

Tip: IK8701.11 AC50Hz 230V

Priključak: vijčana stezaljka

Boja: bijela

Vrijeme odziva: 30 ms

Vrijeme opadanja: 30 ms

Vrsta kontakta: 1 prebacivanje

Nazivni napon: 230 V/AC

Preklopni napon (maks.): 230 V/AC

Prebacivanje struje (maks.): 16 A

Maks. rasklopna snaga: 1200 W

Električni vijek trajanja: S otpornim opterećenjem AC 230 V: 6 A 150 x 10⁴Ciklusi prebacivanja
10 A 75 x 10⁴Ciklusi prebacivanja
16 A 12 x 10⁴Ciklusi prebacivanja

Mehanički vijek trajanja: > 10 x 10⁶Ciklusi prebacivanja

Određene značajke: s gumbom za testiranje

Maks. temperatura: +45 °C

Min. temperatura: -20 °C

Dužina: 89 mm

Širina: 17.5 mm

Visina: 58 mm

dim.: (D x Š x V) 89 x 17.5 x 58 mm

Sadržaj: 1 St.

Težina: 100 g

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2359217 Dold IK8701.11 AC50Hz 230V spojni modul Nazivni napon: 230 V/AC Prebacivanje struje (maks.): 16 A 1 prebacivanje 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 2359217 Dold IK8701.11 AC50Hz 230V spojni modul Nazivni napon: 230 V/AC Prebacivanje struje (maks.): 16 A 1 prebacivanje 1 St.

Opis

Kontakti se aktiviraju pomoću zamašne armature preko klipa. Nakon pada napona uzbude, opruga vraća armaturu, koja je spojena na klip, u njegov položaj mirovanja. Mogu i kontakti
može se ručno upravljati gumbom na prednjoj strani. Ovaj gumb služi i za prikaz položaja prekidača. Kontakti se zatvaraju kad se pritisne tipka. Kad se struja ukloni, crvena se zatvara
Gumb u ravnini s prednjim rubom.

· Za prebacivanje opterećenja žarulje
· Relej ulazne spojnice, npr. Za upravljanje PLC-om
· Relej izlazne spojnice, npr. Za PLC-kontrolirana opterećenja
· Prema EN 60947-5-1
· Tipka za ručno aktiviranje kontakata
· Pokazivač položaja prekidača
· Visoka toplinska struja Ith
· Ukupna širina 17,5 ili 35 ili 52,5 mm

Ovaj tekst je strojno preveden.
