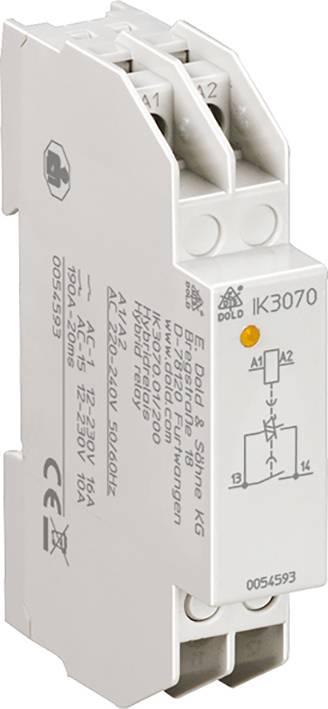

Dold IK3070.01/200 AC50/60Hz 220-240V Hybridleistungrelais relej Nazivni napon: 240 V/AC Prebacivanje struje (maks.): 10
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
relej
Vrsta kontakta
1 zatvarač
Nazivni napon
240 V/AC
Prebacivanje struje (maks.)
10 A
Tip
IK3070.01/200 AC50/60Hz 220-240V
Tehnički list (PDF)
Broj
Ukupno (104,99 € / komad)
104,99 €
sa PDV-om
Istaknuti proizvodi i detalji
Dold IK3070.01/200 AC50/60Hz 220-240V relej Nazivni napon: 240 V/AC Prebacivanje struje (maks.): 10 A 1 zatvarač 1 St.
- Za opterećenja s vrlo visokim udarnim strujama
- Pouzdano uključivanje štednih i LED svjetiljki
- Dugi vijek trajanja zahvaljujući hibridnoj tehnologiji
Tehnički podaci
- Toplinska struja Ith: 16 A (čak i na temperaturi okoline od 60 ° C)
- Gubitak snage pri 16 A: 3 W.
- Sklopni kapacitet prema AC 15, 10 A induktivno
- Uključivanje: 100 A, cos phi 0,3
- Isključivanje: 10 A, cos phi 0,3
- Opterećenje fluorescentne žarulje sa
- Elektronički prigušnik (EVG): 60 x 58 W jednoredni, s kompenzacijom od 10 µF 30 x 58 W dvoredni, s kompenzacijom od 22 µF
- Paralelna kompenzacija: 48 x 58 W jednoredna, s kompenzacijom od 7 µF
- Preklopna struja: 190 A 20 ms
- Poluvodički osigurač: 180 A2 s 10 ms (zaštita za triac)
- Napon varistora: izmjenični 275 V
- Vrsta proizvoda
relej
- Tip
IK3070.01/200 AC50/60Hz 220-240V
- Odzivni napon (min.)
220 V/AC
- Radni napon (maks.)
240 V/AC
- Vrsta kontakta
1 zatvarač
- Nazivni napon
240 V/AC
- Prebacivanje struje (maks.)
10 A
- Električni vijek trajanja
do AC 15 pri 10 A, AC 230 V: ≥ 106 ciklusa uključivanja
- Mehanički vijek trajanja
≥ 30 x 106 preklopnih ciklusa
- Određene značajke
niski šum
IP20
IP40
- Maks. temperatura
+60 °C
- Min. temperatura
-20 °C
- Dužina
90 mm
- Širina
17.5 mm
- Visina
58 mm
- dim.
(D x Š x V) 90 x 17.5 x 58 mm
- Sadržaj
1 St.
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2359196 Dold IK3070.01/200 AC50/60Hz 220-240V Hybridleistungrelais relej Nazivni napon: 240 V/AC Prebacivanje struje (maks.): 10
Upute za rad i sigurnost
Upute za rad i sigurnost 2359196 Dold IK3070.01/200 AC50/60Hz 220-240V Hybridleistungrelais relej Nazivni napon: 240 V/AC Prebacivanje struje (maks.): 10
Opis
Hibridni relej snage pogodan je za prebacivanje visoko induktivnih ili kapacitivnih opterećenja, na pr. B. Ušteda energije i LED svjetiljke. Područja primjene mogu se naći u tehnologiji grijanja, klimatizacije, ventilacije i osvjetljenja.
Hibridni preklopni relej ima izlazni relej s paralelno spojenim trijakom. U trenutku prebacivanja, trijak preuzima teret. Kontinuiranu struju, s druge strane, nosi kontakt releja zbog veće disipacije snage trijaka.
Budući da se trijac isključuje samo kad faza prijeđe nulu, uređaj je prikladan samo za prebacivanje izmjeničnih opterećenja.
· Prema IEC / EN 60 947-4-3
· Nazivna pogonska struja 20 A
· Dug životni vijek od>106Prebacivanje na AC 15
· 10 Induktivno
· Tiho prebacivanje
· Za prebacivanje omskog, induktivnog i kapacitivnog opterećenja
· Prebacivanje nultog napona
· 1 zatvarač (zatvorni kontakt)
· Širina 17,5 mm
Ovaj tekst je strojno preveden.
Hibridni preklopni relej ima izlazni relej s paralelno spojenim trijakom. U trenutku prebacivanja, trijak preuzima teret. Kontinuiranu struju, s druge strane, nosi kontakt releja zbog veće disipacije snage trijaka.
Budući da se trijac isključuje samo kad faza prijeđe nulu, uređaj je prikladan samo za prebacivanje izmjeničnih opterećenja.
· Prema IEC / EN 60 947-4-3
· Nazivna pogonska struja 20 A
· Dug životni vijek od>106Prebacivanje na AC 15
· 10 Induktivno
· Tiho prebacivanje
· Za prebacivanje omskog, induktivnog i kapacitivnog opterećenja
· Prebacivanje nultog napona
· 1 zatvarač (zatvorni kontakt)
· Širina 17,5 mm
Ovaj tekst je strojno preveden.
