Name: Dold EF7616.24 AC50/60HZ 230V 0,15S.-30H. vremenski relej jednofunkcionalan kašnjenje uklopa s trenutnim uklapanjem 230
Brand: Dold
SKU: 2359215
Availability: BackOrder

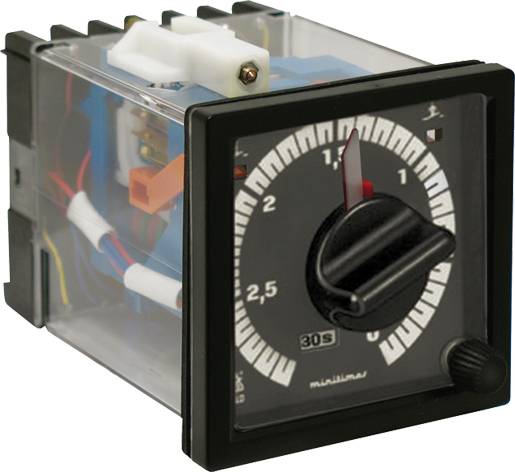

Analogni štoperica u prozirnom kućištu sa zakretnim gumbom i brojčanikom. Prikazuje vremenski interval u sekundama od 0 do 30.

Slika slična

Vrsta ambalaže

Piece

Vrsta proizvoda

vremenski relej

Izvedba

jednofunkcionalan

Funkcije

kašnjenje uklopa s trenutnim uklapanjem

Radni napon

230 V

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava uto,08.12.

Broj

kom. - zaliha Njemačka

Ukupno (345,00 € / komad)

345,00 €

uklj. PDV

samo 29,71 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Konfiguracija kontakta: 1 NC kontakt odgođen
1 prekid kontakta trenutno
1 NE kasni kontakt
1 NEMA kontakta bez odgode
Sklopni kapacitet: Prema AC 15: 3 A / AC 230 V IEC / EN 60947-5-1
Dopuštena frekvencija uključivanja: 3000 ciklusa uključivanja / h
Vrijeme odziva kontakata:<35 ms
Rezervno vrijeme:<60 ms
Prednja površina: 72 x 72 mm
Težina: 320 g
Kućište: termoplastično s V0 ponašanjem prema UL predmetu 94

Vrsta ambalaže: Piece

Vrsta proizvoda: vremenski relej

Tip: EF7616.24 AC50/60HZ 230V 0,15S.-30H.

Izvedba: jednofunkcionalan

Priključak: vijčana stezaljka

Funkcije: kašnjenje uklopa s trenutnim uklapanjem

Radni napon: 230 V

Vrsta kontakta: 2 otvarač
2 zatvarač

Kontaktni materijal: AgNi

Preklopni napon (maks.): 230 V/AC

Prebacivanje struje (maks.): 4 A

Maks. rasklopna snaga: 690 VA

Vremensko razdoblje (min.): 0.15 s

Vrijeme domene (maks.): 30 h

Polje vremena: 30 h

Min. temperatura: -20 °C

Maks. temperatura: +55 °C

: IP20
IP40

Električni vijek trajanja: Prema AC 15 na 3 A, AC 230 V: 1 x 10⁵Ciklus prebacivanja IEC / EN 60947-5-1
Prema AC 15 na 1 A, AC 230 V: 5 x 10⁵Ciklus prebacivanja IEC / EN 60947-5-1

Mehanički vijek trajanja: >30 x 10⁶Ciklusi prebacivanja ili
>15000 h

Širina: 72 mm

Visina: 72 mm

Dubina: 128 mm

dim.: (Š x V x D) 72 x 72 x 128 mm

Sadržaj: 1 St.

UKCA: nije bitno

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2359215 Dold EF7616.24 AC50/60HZ 230V 0,15S.-30H. vremenski relej jednofunkcionalan kašnjenje uklopa s trenutnim uklapanjem 230

Upute za rad i sigurnost

Upute za rad i sigurnost 2359215 Dold EF7616.24 AC50/60HZ 230V 0,15S.-30H. vremenski relej jednofunkcionalan kašnjenje uklopa s trenutnim uklapanjem 230

Opis

Brzi početak:
Za kratka vremena preporučuje se brzi start kako bi se povećala točnost ponavljanja. Za to je potrebna verzija AA 7616.32. Stezaljke A1 - A2 uvijek ostaju na nominalnom naponu (sinkroni motor radi neprekidno). Kad se nominalni napon posebno uključi na stezaljkama B1 - B2 za magnet kvačila, mjerenje vremena započinje.
Prebacivanje frekvencije:
Frekvencija 50/60 Hz uključuje se na stražnjoj strani uređaja pomicanjem zasuna odvijačem. Releji vremena AA 7616 .__ / 100, EC 7616 .__ / 100, EF 7616 .__ / 100,
EH 7616 .__ / 100 kod odgode, ne hlapljivo. Kad je pod naponom, spojka se zaključava bravom, tako da se u slučaju nestanka struje štedi vrijeme koje je već isteklo, a zakašnjeli kontakti također ostaju u aktivnom položaju. Nakon isteka podešenog vremena, brava se otpušta i aktiviraju se odgođeni kontakti. Ako namješteno vrijeme treba ponovno započeti nakon prekida u vremenskom slijedu, postavka vremena mora se okrenuti na 0 koliko god ide u isključenom stanju, a zatim natrag na prethodno postavljenu vrijednost vremena.

· Prema IEC / EN 61 812-1
· Kašnjenje do 60 sati
· 6 promjenjivih vremenskih raspona, podesivih na prednjoj strani
· Ponovljivost ≤ ± 0,5% (≤ ± 1% u rasponu 3 i 6 s)
· Prikaz vremena
· Pokazivač položaja prekidača (osim za EH 7616)
· S neposrednim kontaktom
· EF 7616: prednja strana zaštićena od mlaza, IP 65
· Širina 72 mm
