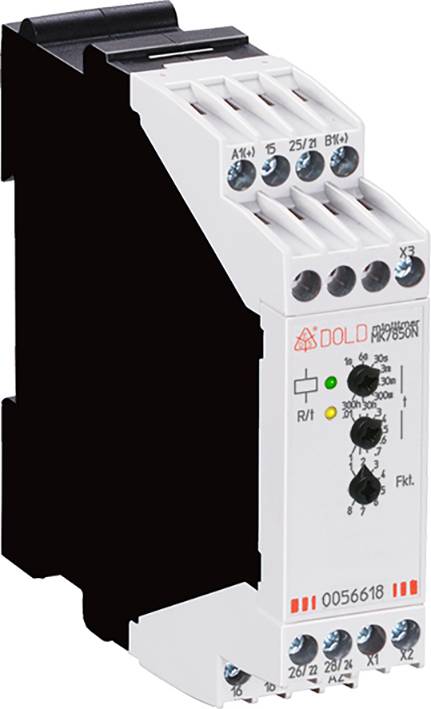

Dold 0056618 MK7850N.82/200/61 AC/DC12-240V vremenski relej višefunkcijski 12 V/AC, 12 V/DC, 240 V/AC 1 St. Vremenski op
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
vremenski relej
Izvedba
višefunkcijski
Funkcije
kašnjenje uklopa i isklopa s upravljačkim kontaktom
kašnjenje uklopa i isklopa
davač takta
žmiglo, simetrično
kontrola impulsa sa početkom i završetkom ulaznog signala
prolazni kontakt sa završetkom ulaznog signala
davač impulsa
Radni napon
12 V/AC
12 V/DC
240 V/AC
min. pogonski napon
12 V
Tehnički list (PDF)
Broj
Ukupno (219,99 € / komad)
219,99 €
sa PDV-om
Istaknuti proizvodi i detalji
Dold MK7850N.82/200/61 AC/DC12-240V vremenski relej višefunkcijski 12 V/AC, 12 V/DC, 240 V/AC 1 St. Vremenski opseg: 0.02 s - 300 h 2 prebacivanje
- Do 10 funkcija u jednom uređaju
- Pojednostavljeno skladištenje
- Veća fleksibilnost
- Brzo i točno postavljanje dugih vremena
Tehnički podaci
- 1 preklopni kontakt koji se može programirati kao neposredni kontakt
- Dopuštena frekvencija uključivanja: 36000 ciklusa uključivanja / h
- Snaga kratkog spoja
- Maksimalni osigurač: 4 A gG / gL IEC / EN 60947-5-1
- Vrsta proizvoda
vremenski relej
- Tip
MK7850N.82/200/61 AC/DC12-240V
- Izvedba
višefunkcijski
- Priključak
vijčana stezaljka
- Funkcije
kašnjenje uklopa i isklopa s upravljačkim kontaktom
kašnjenje uklopa i isklopa
davač takta
žmiglo, simetrično
kontrola impulsa sa početkom i završetkom ulaznog signala
prolazni kontakt sa završetkom ulaznog signala
davač impulsa
- Radni napon
12 V/AC
12 V/DC
240 V/AC
- min. pogonski napon
12 V
- Pogonski napon maks.
240 V
- Pogonski napon
12 - 240 V
- Vrsta kontakta
2 prebacivanje
- Kontaktni materijal
AgNi
- Preklopni napon (maks.)
230 V/AC
- Prebacivanje struje (maks.)
4 A
- Vremensko razdoblje (min.)
0.02 s
- Vrijeme domene (maks.)
300 h
- Min. temperatura
0 °C
- Maks. temperatura
+60 °C
IP20
IP40
- Električni vijek trajanja
Prema AC 15 na 1 A, AC 230 V: 1,5 x 105 Ciklus prebacivanja IEC / EN 60947-5-1
- Mehanički vijek trajanja
≥ 1 x 106Ciklusi prebacivanja
- Širina
22.5 mm
- Visina
90 mm
- Dubina
97 mm
- dim.
(Š x V x D) 22.5 x 90 x 97 mm
- Sadržaj
1 St.
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2359233 Dold 0056618 MK7850N.82/200/61 AC/DC12-240V vremenski relej višefunkcijski 12 V/AC, 12 V/DC, 240 V/AC 1 St. Vremenski op
Upute za rad i sigurnost
Upute za rad i sigurnost 2359233 Dold 0056618 MK7850N.82/200/61 AC/DC12-240V vremenski relej višefunkcijski 12 V/AC, 12 V/DC, 240 V/AC 1 St. Vremenski op
Opis
Vremenski ovisne kontrole za industrijsku i željezničku primjenu.
· Prema IEC / EN 61 812-1
· 8 funkcija podesivih pomoću okretnog prekidača:
Kašnjenje odgovora (AV)
Uključivanje funkcije brisanja (EW)
Kašnjenje generatora impulsa (IE)
Trepćuća funkcija, započnite s impulsom (BI)
Odgoda puštanja (RV)
Pretvarač impulsa (IF)
Isključena funkcija brisanja (AW)
Odgoda odgovora i otpuštanja (AV / RV)
· 8 vremenskih raspona od 0,02 s ... 300 h podesivo pomoću okretnog prekidača
· Raspon napona AC / DC 12 ... 240 V
· S vremenskim prekidom / dodavanjem vremena u svim funkcijama
· Može se upravljati dvožičnim blizinskim prekidačima
· 2 preklopna kontakta, od kojih se jedan može programirati kao trenutni kontakt
· LED zasloni za napajanje, položaj kontakta i vrijeme
· Priključak vodiča: također 2 x 1,5 mm2 žica s rukavcem i plastičnim ovratnikom,
ili 2 x 2,5 mm2 čvrsti DIN 46 228-1 / -2 / -3 / -4
· Širina 22,5 mm
· S drugom postavkom vremena t2 za generator takta funkcija, započnite s impulsom (TI) ili pauzom (TP)
Zbog zasebnih mogućnosti podešavanja za puls i
Vrijeme stanke, funkcija treptanja može se koristiti kao sat.
Prekidač za uključivanje i isključivanje (EW / AW)
Odgoda odgovora i otpuštanja (AV / RV)
Generiranje impulsa (IE) i podešavanje duljine impulsa
· Opcija povezivanja za 2 daljinska potenciometra
Ovaj tekst je strojno preveden.
· Prema IEC / EN 61 812-1
· 8 funkcija podesivih pomoću okretnog prekidača:
Kašnjenje odgovora (AV)
Uključivanje funkcije brisanja (EW)
Kašnjenje generatora impulsa (IE)
Trepćuća funkcija, započnite s impulsom (BI)
Odgoda puštanja (RV)
Pretvarač impulsa (IF)
Isključena funkcija brisanja (AW)
Odgoda odgovora i otpuštanja (AV / RV)
· 8 vremenskih raspona od 0,02 s ... 300 h podesivo pomoću okretnog prekidača
· Raspon napona AC / DC 12 ... 240 V
· S vremenskim prekidom / dodavanjem vremena u svim funkcijama
· Može se upravljati dvožičnim blizinskim prekidačima
· 2 preklopna kontakta, od kojih se jedan može programirati kao trenutni kontakt
· LED zasloni za napajanje, položaj kontakta i vrijeme
· Priključak vodiča: također 2 x 1,5 mm2 žica s rukavcem i plastičnim ovratnikom,
ili 2 x 2,5 mm2 čvrsti DIN 46 228-1 / -2 / -3 / -4
· Širina 22,5 mm
· S drugom postavkom vremena t2 za generator takta funkcija, započnite s impulsom (TI) ili pauzom (TP)
Zbog zasebnih mogućnosti podešavanja za puls i
Vrijeme stanke, funkcija treptanja može se koristiti kao sat.
Prekidač za uključivanje i isključivanje (EW / AW)
Odgoda odgovora i otpuštanja (AV / RV)
Generiranje impulsa (IE) i podešavanje duljine impulsa
· Opcija povezivanja za 2 daljinska potenciometra
