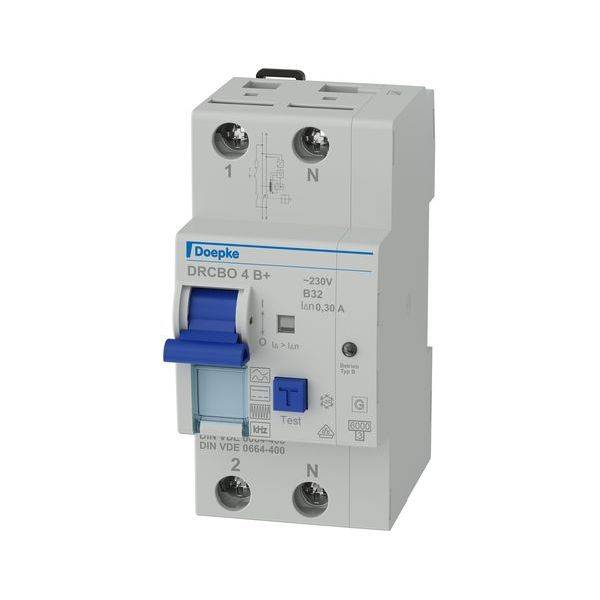

Doepke 09949317 FID zaštitna sklopka/zaštitna sklopka za vodove osjetljivi FI za sve struje

RCBO kombinira zaštitnu struju i strujne prekidače u jednom uređaju (FI/LS kombinacija). Oni štite ljude od zaostalih struja, a sustave od kratkih spojeva i preopterećenja. DRCBO 4 imaju nazivni sklopni kapacitet od 6 kA. Osim aktiviranog prikaza, nude i prozor s naljepnicama. Prekidači zaostalih struja tipa B+ detektiraju jednosmjerne zaostale struje kao i sve druge zaostale struje na frekvencijama do 20 kHz. Za to potreban radni napon uzima se iz mrežnog napona. Ispravno napajanje naponom zajamčeno je ako je napon između mrežnih vodiča> = 50 V. Impulsne i izmjenične struje kvara detektiraju se neovisno o naponu mreže. Prekidači s karakteristikom okidanja B standardna su zaštita za krugove svjetla i utičnica. Standardne sklopke dizajnirane su za krugove s nazivnim naponom od 230 V ili 400 V i nazivnom frekvencijom od 50 Hz. Svojstva: svestrujno osjetljivo na zaostale struje s frekvencijama od 0 Hz (glatka istosmjerna struja) do 20 kHz; Okidanje neovisno o mrežnom naponu za zaostalu struju tipa A; mala veličina za sve nazivne struje; indikator položaja prebacivanja; zaseban prikaz razloga okidača; Stezne stege sa širokim rasponom steznog presjeka na obje strane priključka; neutralni vodič desno; prozor s naljepnicom; Vrsta montaže: brzo pričvršćivanje na montažnu šinu; Bilo koji položaj ugradnje; Feed poželjno odozgo; Područja primjene: komercijalne i industrijske instalacije sa TT, TN-S i TN-CS sustavima u kojima se oprema energetske elektronike koristi bez galvanske mrežne izolacije, kao što su: Npr. pretvarači frekvencije, sklopni izvori napajanja, visokofrekventni pretvarači, fotonaponski ili UPS sustavi s pretvaračima bez transformatora; Tu bi se trebali koristiti RCBO tipa B+ i tipa B s NK karakteristikama. gdje je potrebna zaštita od požara; Napomene: pogodno za korištenje u mrežama izmjenične struje od 50 Hz; RCBO su također dostupni za druge frekvencije na zahtjev; nije za uporabu u mrežama istosmjerne struje ili na izlaznoj strani kontrolirane električne opreme kao što je. B. pretvarači frekvencije.

Ovaj tekst je strojno preveden.
