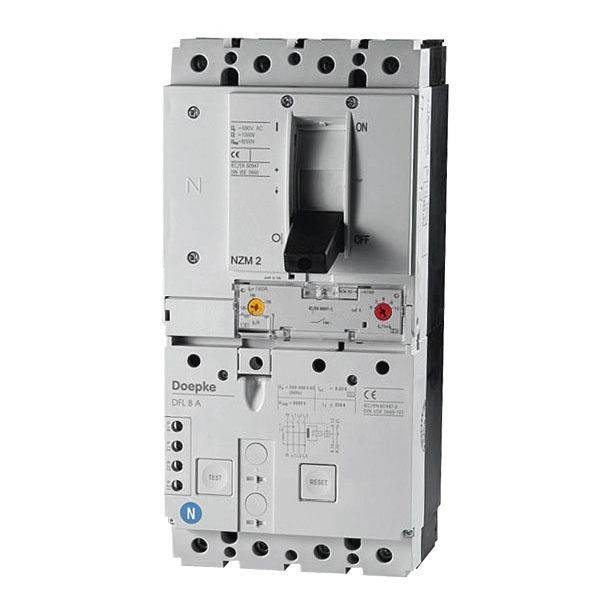

Doepke 09164781 FID zaštitna sklopka A 0.03 A

Prekidači strujnog kruga sa zaštitom od preostale struje (CBR) isključuju velike struje, štite opremu, kabele i vodove od prekomjerne struje i ljude od električnog udara. DFL 8 su kompaktni uređaji s integriranim pomoćnim prekidačima i priključnim stezaljkama za velike presjeke kabela. Prekidači tipa A osjetljivi su na puls i izmjeničnu struju. Ova funkcija je neovisna o mrežnom naponu. Prekidači ove varijante imaju fiksnu nazivnu zaostalu struju od 30 mA za osobnu zaštitu. Time osiguravaju zaštitu od grešaka i požara te dodatnu zaštitu (osobna zaštita, zaštita u slučaju izravnog kontakta). Standardna izvedba uređaja namijenjena je za nadzor krugova s nazivnim naponom od 400 V/690 V i nazivnom frekvencijom od 50 Hz. Svojstva: fiksna nazivna zaostala struja od 0,03 A; Nazivne struje od 100 A do 250 A; četveropolni; Nazivni napon 400 / 690 V AC; Detekcija zaostale struje za izmjenične i pulsirajuće istosmjerne zaostale struje; Funkcionalno područje okidanja zaostale struje 0 - 690 V; Radni raspon uređaja za ispitivanje diferencijalne struje 280 - 690 V; Okidanje neovisno o glavnom i pomoćnom naponu u slučaju prekomjerne struje i zaostale struje; visoka prekidna sposobnost kratkog spoja; Priključne stezaljke do 185 mm2; visoka otpornost na udarnu struju, tj. mala sklonost lažnom okidanju zbog prolaznih struja kvara; Podesivi pragovi za trenutno i odgođeno prekostrujno okidanje; Integrirani pomoćni prekidač; Vrsta montaže: montaža na montažnu ploču; Bilo koji položaj ugradnje; Bilo koji smjer uvlačenja; Područja primjene: Napajanje u funkcionalnim zgradama i industrijskim postrojenjima s TN-S, TT i TN-CS mrežama velike snage kratkog spoja; U IT mrežama, okidanje zaostale struje CBR-a može se osigurati za isključivanje u slučaju drugog zemljospoja; Isključena je uporaba za zaštitu od preostale struje u TN-C mrežama; Napomene: U sustavima čija elektronička oprema može uzrokovati glatke istosmjerne zaostale struje ili zaostale struje s frekvencijama različitim od 50 Hz. Sveobuhvatna zaštita nije osigurana s CBR tipom A. Za takve primjene preporučujemo naš AC-osjetljivi CBR tip B.
