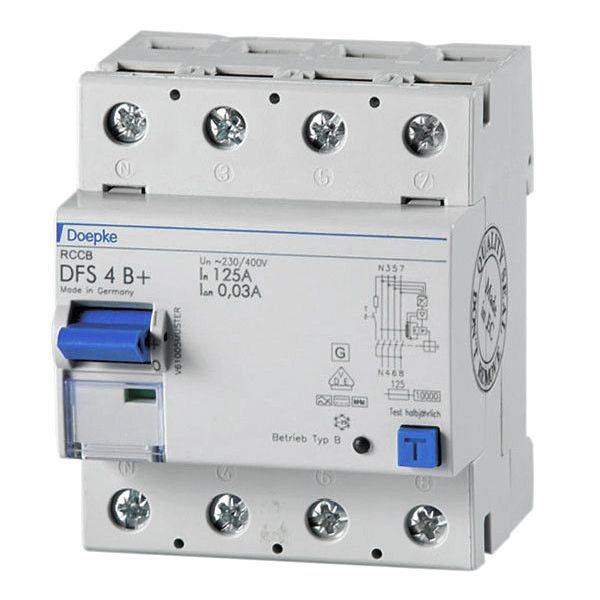

Doepke 09134895 FID zaštitna sklopka osjetljivi FI za sve struje B+ 0.03 A

Prekidači zaostale struje (RCCB) isključuju napajanje kada se pojave opasno visoke zaostale struje. Na taj način štitite ljude, životinje i sustave. DFS 4 su dvo- ili četveropolne zaštitne sklopke na diferencijalnu struju za jednofazne ili trofazne mreže. U standardnoj verziji, kompaktni uređaji su široki četiri modula. Dostupni su s mnogo različitih vrsta zaostale struje i dizajna s nazivnom strujom do 125 A. Veliki dvokatni terminali također mogu prihvatiti velike presjeke vodiča. Aktivirani položaj prekidača višenamjenskog prekidača olakšava rješavanje problema. Besplatni softver za naljepnice pomaže u označavanju. Prekidači zaostale struje tipa B+ osjetljivi su na AC/DC. Oni štite od impulsnih i izmjeničnih zaostalih struja, zaostalih struja s mješovitim frekvencijama i glatkih istosmjernih zaostalih struja. Oni besprijekorno detektiraju zaostale struje svih frekvencija do 20 kHz s maksimalnim pragom okidanja od 420 mA. Prekidači stoga nude povećanu zaštitu od požara. Uređaji standardne izvedbe dizajnirani su za nadzor krugova s nazivnim naponom od 230, 400 V, V i nazivnom frekvencijom od 50 Hz. Svojstva: svestrujno osjetljiv na zaostale struje s frekvencijama i mješovitim frekvencijama od 0 Hz (glatka istosmjerna struja) do 20 kHz; Zaštita od požara prema VDE 0100-420; Okidanje neovisno o mrežnom naponu za zaostalu struju tipa A; naponski ovisno otkrivanje glatkih istosmjernih zaostalih struja i izmjeničnih zaostalih struja s frekvencijama različitim od 50 Hz; puna funkcionalnost s mrežnim naponima od najmanje 50 V AC na bilo koja dva aktivna vodiča; mala veličina za sve nazivne struje; visoka čvrstoća kratkog spoja; dvostrane dvokatne stezaljke za veliki presjek vodiča i spoj tračnica; indikator položaja prebacivanja; Prozor za pregled naljepnica; Višenamjenski prekidač s tri položaja: "uključeno", "isključeno", "okinuto"; Priključak C1 položaj neutralnog vodiča lijevo; Vrsta montaže: brzo pričvršćivanje na montažnu šinu; Bilo koji položaj ugradnje; Feed poželjno odozgo; Područja primjene: Komercijalne i industrijske instalacije sa sustavima TN-S, TT i TN-CS u kojima se oprema energetske elektronike koristi bez izolacije galvanske mreže, kao što su: Npr. pretvarači frekvencije, sklopni izvori napajanja, visokofrekventni pretvarači energije. Fotonaponski i UPS sustavi s pretvaračima bez transformatora; Zapaljivi prostori; Napomene: pogodno za korištenje u mrežama izmjenične struje od 50 Hz; RCCB za ostale frekvencije na zahtjev; Nije za upotrebu u istosmjernim mrežama ili na izlaznoj strani kontrolirane električne opreme kao što su: B. pretvarači frekvencije.
