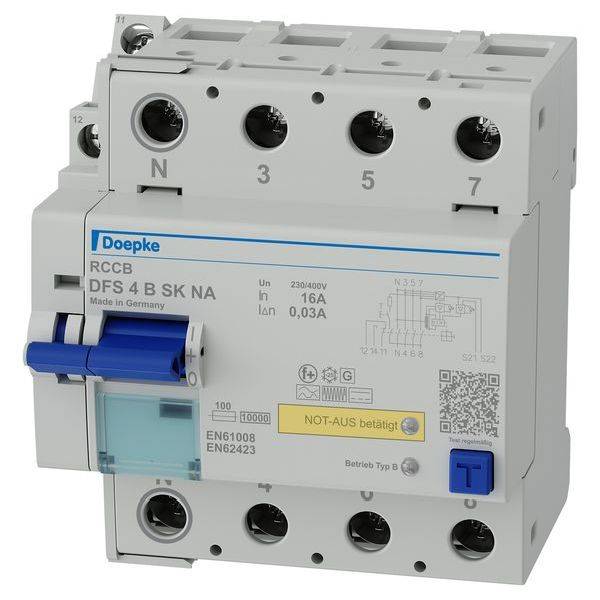

Doepke 09114861 FID zaštitna sklopka B

Prekidači zaostale struje (RCCB) isključuju napajanje kada se pojave opasno visoke zaostale struje. Na taj način štitite ljude, životinje i sustave. DFS 4 su dvo- ili četveropolne zaštitne sklopke na diferencijalnu struju za jednofazne ili trofazne mreže. U standardnoj verziji, kompaktni uređaji su široki četiri modula. Dostupni su s mnogo različitih vrsta zaostale struje i dizajna s nazivnom strujom do 125 A. Veliki dvokatni terminali također mogu prihvatiti velike presjeke vodiča. Aktivirani položaj prekidača višenamjenskog prekidača olakšava rješavanje problema. Besplatni softver za naljepnice pomaže u označavanju. Prekidači tipa B osjetljivi su na AC/DC na frekvencijama od 0 Hz (glatke istosmjerne zaostale struje) do 150 kHz. Otporniji su na udarne struje i grmljavinske oluje. Prekidači diferencijalne struje iz serije SK predstavljaju zaštitu od diferencijalne struje i visoku raspoloživost sustava. Karakterizira ih manja osjetljivost odziva na višim frekvencijama. SK karakteristična krivulja je optimizirana za sustave u kojima nije potrebna zaštita od požara. Zaštitna sklopka na diferencijalnu struju u NA verziji (NA za EMERGENCY STOP) može se koristiti, na primjer: B. Gumbi se mogu spojiti za isključivanje u hitnim situacijama. Integrirani LED signalizira otpuštanje u nuždi gumbom ili prekidom žice. Zaštitna sklopka na diferencijalnu struju može se ponovno uključiti tek nakon otklanjanja kvara. Višestruki RCCB se mogu spojiti paralelno. Svojstva: visoka otpornost na radna curenja i zaostale struje na frekvencijama od 1 kHz; Svestruja osjetljiva na zaostale struje s frekvencijama i mješovitim frekvencijama od 0 Hz (glatka istosmjerna struja) do 150 kHz; Okidanje neovisno o mrežnom naponu za zaostalu struju tipa A; naponski ovisno otkrivanje glatkih istosmjernih zaostalih struja i izmjeničnih zaostalih struja s frekvencijama različitim od 50/60 Hz; puna funkcionalnost s mrežnim naponima od najmanje 50 V AC na bilo koja dva aktivna vodiča; s funkcijom EMERGENCY STOP za aktiviranje ili isključivanje pomoću pokretačkih elemenata; Nadzor funkcije EMERGENCY STOP za prekid žice i prikaz pomoću LED-a; mala veličina za sve nazivne struje; visoka čvrstoća kratkog spoja; dvostrane dvokatne stezaljke za veliki presjek vodiča i spoj tračnica; indikator položaja prebacivanja; Prozor za pregled naljepnica; Višenamjenski prekidač s tri položaja: "uključeno", "isključeno", "okinuto"; Priključak C1 položaj neutralnog vodiča lijevo; Vrsta montaže: brzo pričvršćivanje na montažnu šinu; Bilo koji položaj ugradnje; hraniti odozgo; Područja primjene: Komercijalne i industrijske instalacije sa sustavima TN-S, TT i TN-CS u kojima se oprema energetske elektronike koristi bez izolacije galvanske mreže, kao što su: Npr. pretvarači frekvencije, sklopni izvori napajanja, visokofrekventni pretvarači, fotonaponski i UPS sustavi s pretvaračima bez transformatora; RCCB serije NA posebno su prikladni za sustave u kojima mora biti osiguran krug ZA ZAUSTAVLJANJE U NUŽDI s izolacijskim svojstvima. kao npr B. u učionicama ili proizvodnim pogonima; Napomene: pogodno za korištenje u mrežama izmjenične struje od 50 Hz; RCCB za ostale frekvencije na zahtjev; Nije za upotrebu u istosmjernim mrežama ili na izlaznoj strani kontrolirane električne opreme kao što su: B. pretvarači frekvencije.

Ovaj tekst je strojno preveden.
