Deditec UC-CANOPEN-AD16-16I UC-CANOPEN-AD16-16I ulazni modul CANopen Broj ulaza: 16 x Broj izlaza: 0 x Broj I/O: 16 7 V/
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (659,00 € / komad)
659,00 €
sa PDV-om
Istaknuti proizvodi i detalji
Deditec UC-CANOPEN-AD16-16I UC-CANOPEN-AD16-16I ulazni modul CANopen Broj ulaza: 16 x Broj izlaza: 0 x Broj I/O: 16 7 V/DC, 24 V/DC 1 St.
- CANopen profili prema CiA® specifikaciji CiA 301, CiA 305 i CiA 401
- CAN 2.0A ili CAN 2.0B
- Galvanski izolirano do 500 V
- Konfigurira se putem kodnih prekidača
- 1 Mbit/s, 800 Kbit/s, 500 Kbit/s, 250 Kbit/s, 125 Kbit/s, 100 Kbit/s, 50 Kbit/s, 20 Kbit/s, 10 Kbit/s, Autobaud
- Dizajn: jednostrani
- 16-bitna rezolucija po kanalu
- Galvanska izolacija za napajanje: maks. 500 V
- Brzina pretvorbe A/D pretvarača: 4 µs
Tehnički podaci
- Montaža na DIN šinu (nosačka šina 35 mm x 7,5 mm)
- Vrsta proizvoda
ulazni modul
- Sučelja (Advantech)
CANopen
- Tip
UC-CANOPEN-AD16-16I
- Radni napon
7 V/DC
24 V/DC
- Maks. radna temperatura
50 °C
- Min. radna temperatura
10 °C
- Pogonski napon (detalji)
7 do 24 V/DC
- Pogonska tempratura
10 do 50 °C
- Broj I/O
16
- Broj ulaza
16 x
- Broj izlaza
0 x
- dim.
(Š x V) 22.5 mm x 117 mm
- Maks. potrošnja struje
130 mA
- Visina
117 mm
- Širina
22.5 mm
- Proizvođač-br. dijela
UC-CANOPEN-AD16-16I
- Izvedba
Analogni I/O modul
- Ulazi
16 analognih ulaza
- Sučelja
CAN sučelje, brzine prijenosa podataka od 10 kbit/s do 1 Mbit/s ili autobaud
ID čvora konfiguriran putem kodnog prekidača ili LSS-a
- Potrošnja struje
130 mA
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3796645 Deditec UC-CANOPEN-AD16-16I UC-CANOPEN-AD16-16I ulazni modul CANopen Broj ulaza: 16 x Broj izlaza: 0 x Broj I/O: 16 7 V/
Upute za rad i sigurnost
Upute za rad i sigurnost 3796645 Deditec UC-CANOPEN-AD16-16I UC-CANOPEN-AD16-16I ulazni modul CANopen Broj ulaza: 16 x Broj izlaza: 0 x Broj I/O: 16 7 V/
Opis

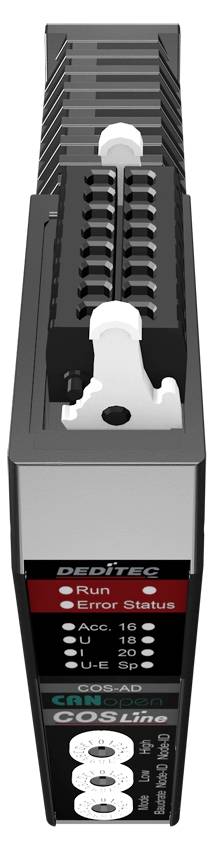

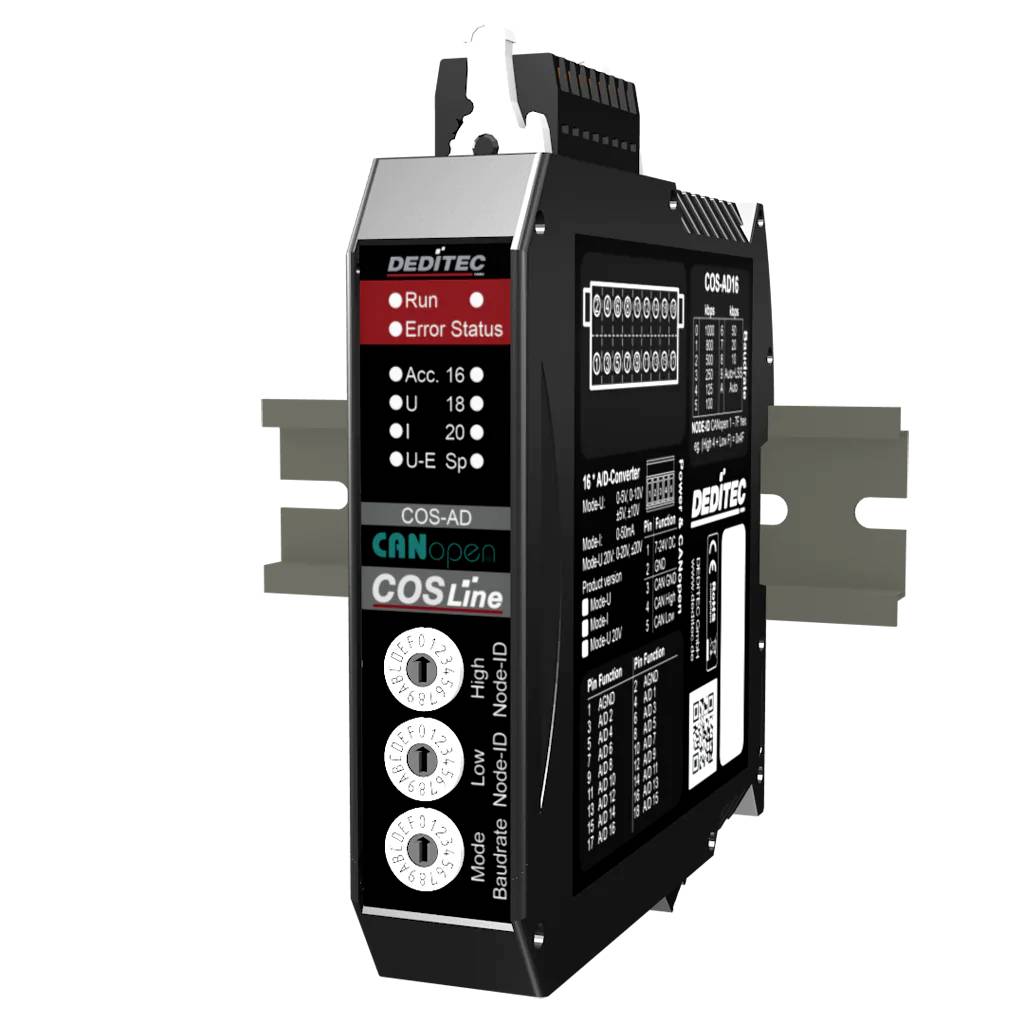

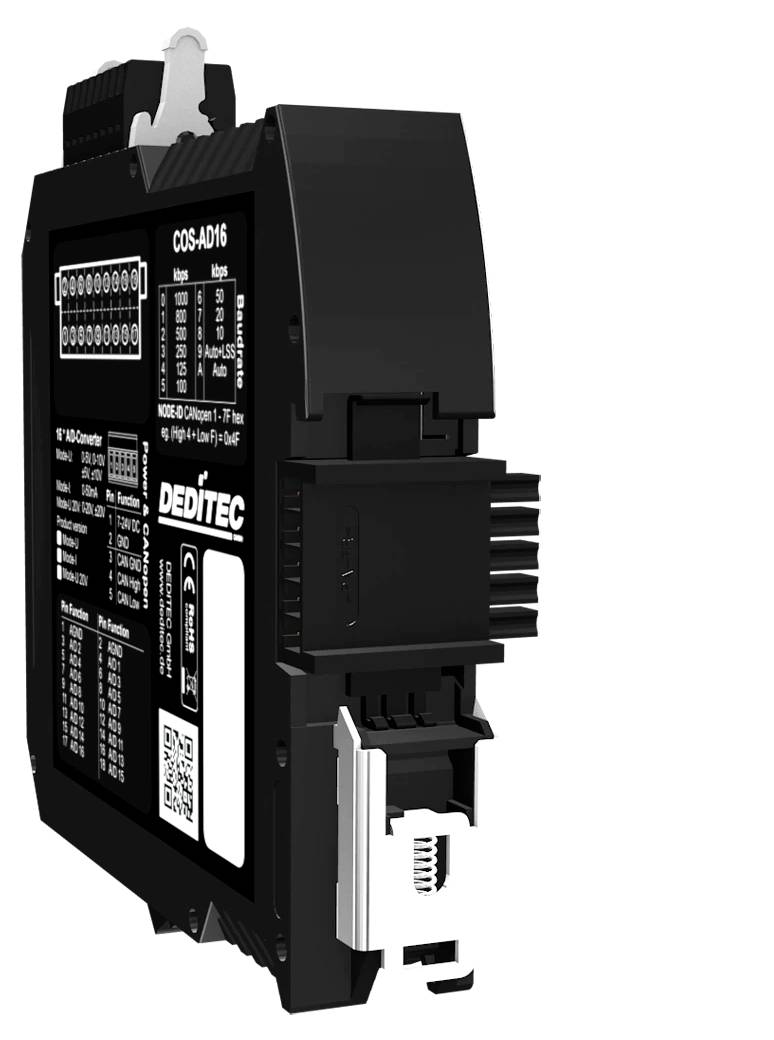

CANopen AD modul omogućuje precizno očitavanje strujnih signala putem A/D pretvarača visoke rezolucije i nudi sigurnu obradu signala u industrijskim primjenama zahvaljujući galvanskoj izolaciji. Podržava CiA profile, može se fleksibilno konfigurirati i pouzdano radi u kombinaciji s više CANopen modula. Tipične primjene uključuju očitavanje napona senzora i praćenje analognih izmjerenih varijabli u automatizacijskim sustavima.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Dizajnirano za industrijsku primjenu u upravljačkim ormarima i decentraliziranim strukturama automatizacije
- Napon napajanja: +7 V do +24 V DC
- Utične opružne trake s mehanizmom za zaključavanje
- Montaža na DIN šinu 35 mm x 7,5 mm
- Radna temperatura: +10 °C do +50 °C (prošireni temperaturni raspon dostupan na zahtjev)
- Pogodno za tipična industrijska unutarnja okruženja i okruženja upravljačkih ormara
- Područja primjene: Strojarstvo, automatizacija postrojenja, ispitne klupe, izrada razvodnih ormara, automatizacija zgrada i upravljanje industrijskim mrežama
Isporuka uključuje
- 5-pinski konektor
- 2x 16-pinski konektor
- Alat za aktiviranje Wago konektora
- Konektori za DIN šinu
Zahtjevi za sustav
- Windows, Linux
