Deditec UC-CAN-U-O8-M8 UC-CAN-U-O8-M8 I/O modul CAN Bus, USB Broj ulaza: 8 x Broj izlaza: 8 x Broj I/O: 16 24 V/DC 1 St.
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (455,00 € / komad)
455,00 €
sa PDV-om
Istaknuti proizvodi i detalji
Deditec UC-CAN-U-O8-M8 UC-CAN-U-O8-M8 I/O modul CAN Bus, USB Broj ulaza: 8 x Broj izlaza: 8 x Broj I/O: 16 24 V/DC 1 St.
- USB 2.0 sučelje do 480 Mbit/s
- Brzo postavljanje zahvaljujući plug-and-play integraciji
- Upravljanje: API za Windows i Linux (biblioteka upravljačkih programa DELIB), Sučelje naredbenog retka
- CAN sučelje prema ISO 11898
- Otvoreni CAN protokol (RAW CAN)
- Automatski način slanja/prijema
- Galvanski izolirano do 500 V
- Maksimalni napon preklapanja: 36 V DC
- Minimalni napon preklapanja: 2,8 V DC
- Maks. struja preklapanja: 3 A DC
- Maksimalni kapacitet preklapanja: 108 W DC
- Funkcija zaštite od isteka vremena (konfigurira se putem softvera)
- Statusna LED za svaki izlaz
- Vrsta: AC/DC optospojnik
- Razina signala: ±5 V do ±15 V ili ±15 V do ±30 V
- 16-bitni brojač po kanalu (do 100Hz)
- Detektira promjenu s niske na visoku i s visoke na nisku razinu (flip-flop)
- Statusna LED lampica za svaki kanal
Tehnički podaci
- Dubina: 111 mm
- Vlažnost: maks. 90% (bez kondenzacije)
- Priključak putem pogrešno uključenih, utičnih opružnih stezaljki Phoenix Contact
- Vrsta proizvoda
I/O modul
- Sučelja (Advantech)
CAN Bus
USB
- Tip
UC-CAN-U-O8-M8
- Radni napon
24 V/DC
- Maks. radna temperatura
50 °C
- Min. radna temperatura
10 °C
- Pogonski napon (detalji)
7 V do 24 V istosmjerne struje
- Pogonska tempratura
10 do 50 °C
- Broj I/O
16
- Broj ulaza
8 x
- Broj izlaza
8 x
- dim.
(Š x V) 22.5 mm x 120 mm
- Maks. potrošnja struje
130 mA
- Visina
120 mm
- Širina
22.5 mm
- Proizvođač-br. dijela
UC-CAN-U-O8-M8
- Izvedba
DIN šinski modul u robusnom kućištu s galvanskom izolacijom
- Izlazi
8x digitalnih MOSFET P-kanalnih izlaza (P-kanal, do 48 V / 3 A)
- Ulazi
8x digitalnih optospojnih ulaza (15 V do 30 V DC)
- Sučelja
CAN sabirnica
USB (tip B, za konfiguraciju putem ICT alata)
- Potrošnja struje
130 mA
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3796610 Deditec UC-CAN-U-O8-M8 UC-CAN-U-O8-M8 I/O modul CAN Bus, USB Broj ulaza: 8 x Broj izlaza: 8 x Broj I/O: 16 24 V/DC 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3796610 Deditec UC-CAN-U-O8-M8 UC-CAN-U-O8-M8 I/O modul CAN Bus, USB Broj ulaza: 8 x Broj izlaza: 8 x Broj I/O: 16 24 V/DC 1 St.
Opis
UC-CAN-U-O8-M8 je moderni CAN EA DIO modul s 8 optospojnih ulaza i 8 digitalnih izlaza (MOSFFET). Idealan je za snimanje signala senzora i sklopnih aktuatora u industrijskim primjenama. Tipična područja primjene uključuju ispitne stolove za sigurnu obradu signala i automatizacijske sustave gdje se digitalni ulazi i izlazi moraju pouzdano kontrolirati putem CAN-a.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- M2M funkcionalnost
- automatski CAN-RX/TX način rada
- SIROVA LIMENKA
- Protokol J1939
- Besplatni softver za konfiguraciju i testiranje
- USB konfiguracijsko sučelje
- Napon napajanja: +7 V do +24 V DC
- Utične opružne trake s mehanizmom za zaključavanje

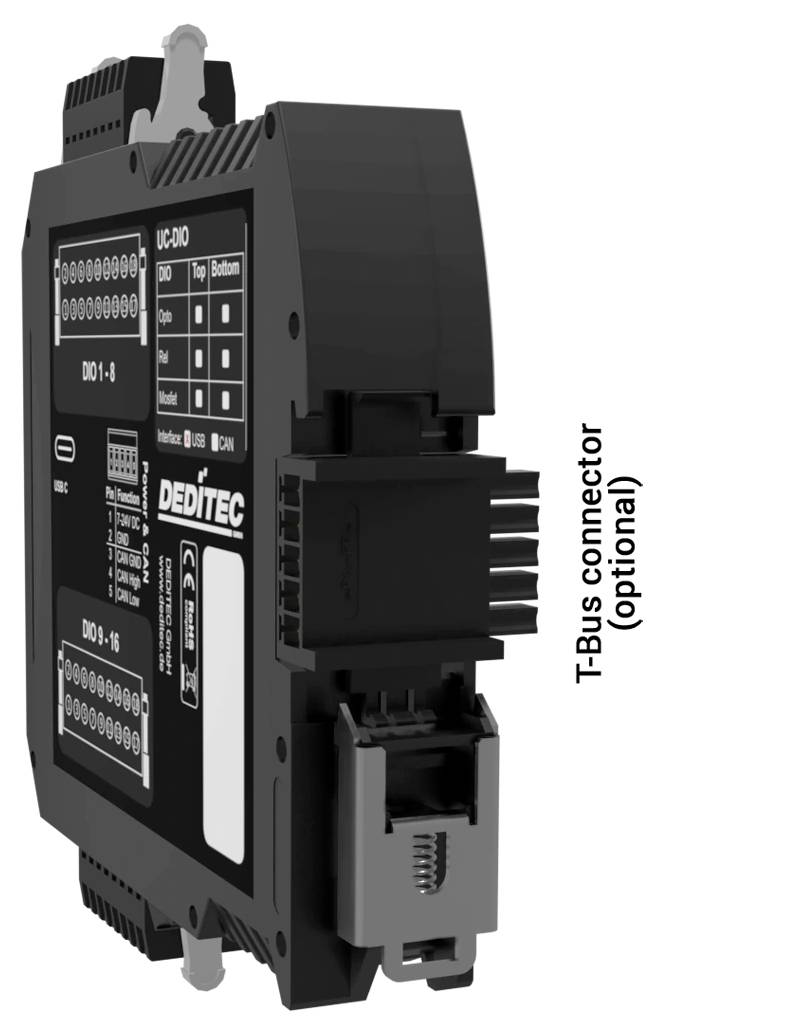

- Montaža na DIN šinu 35 mm x 7,5 mm
- Radna temperatura: +10 °C do +50 °C (prošireni temperaturni raspon dostupan na zahtjev)
- Pogodno za tipična industrijska unutarnja okruženja i okruženja upravljačkih ormara
Isporuka uključuje
- USB kabel, A-utikač na C-utikač
- 5-pinski konektor
- 2x 16-pinski konektor
- Alat za aktiviranje Wago konektora
- Konektori za DIN šinu
Zahtjevi za sustav
- Windows, Linux
