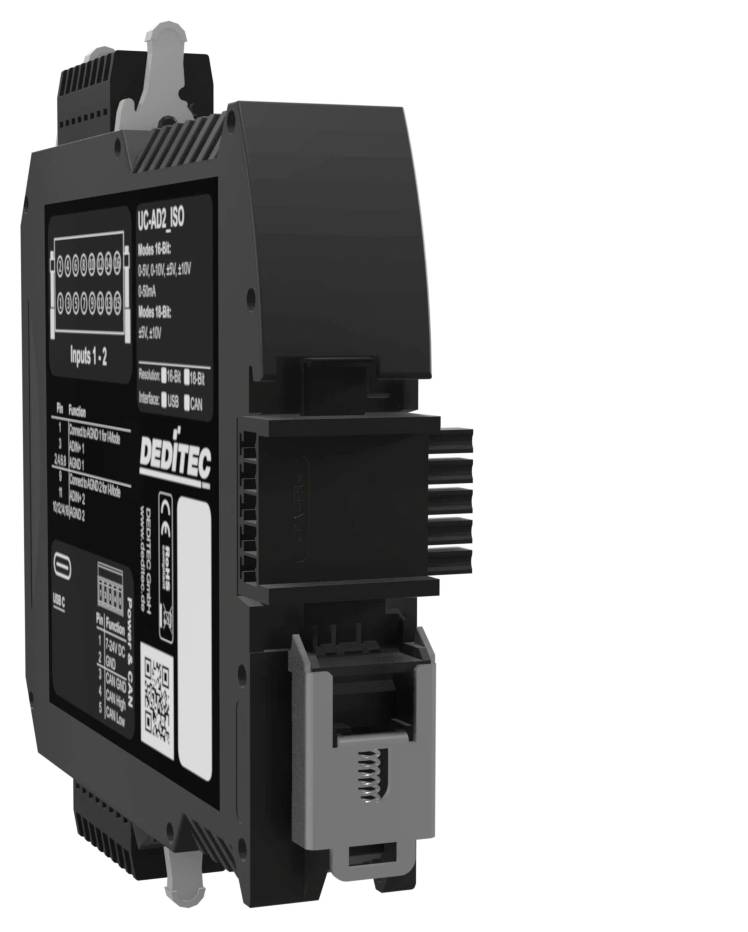

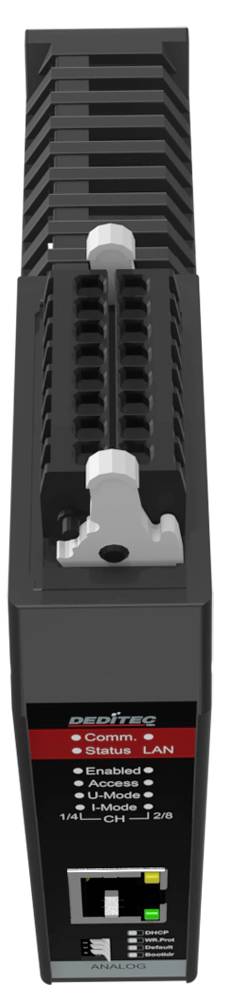

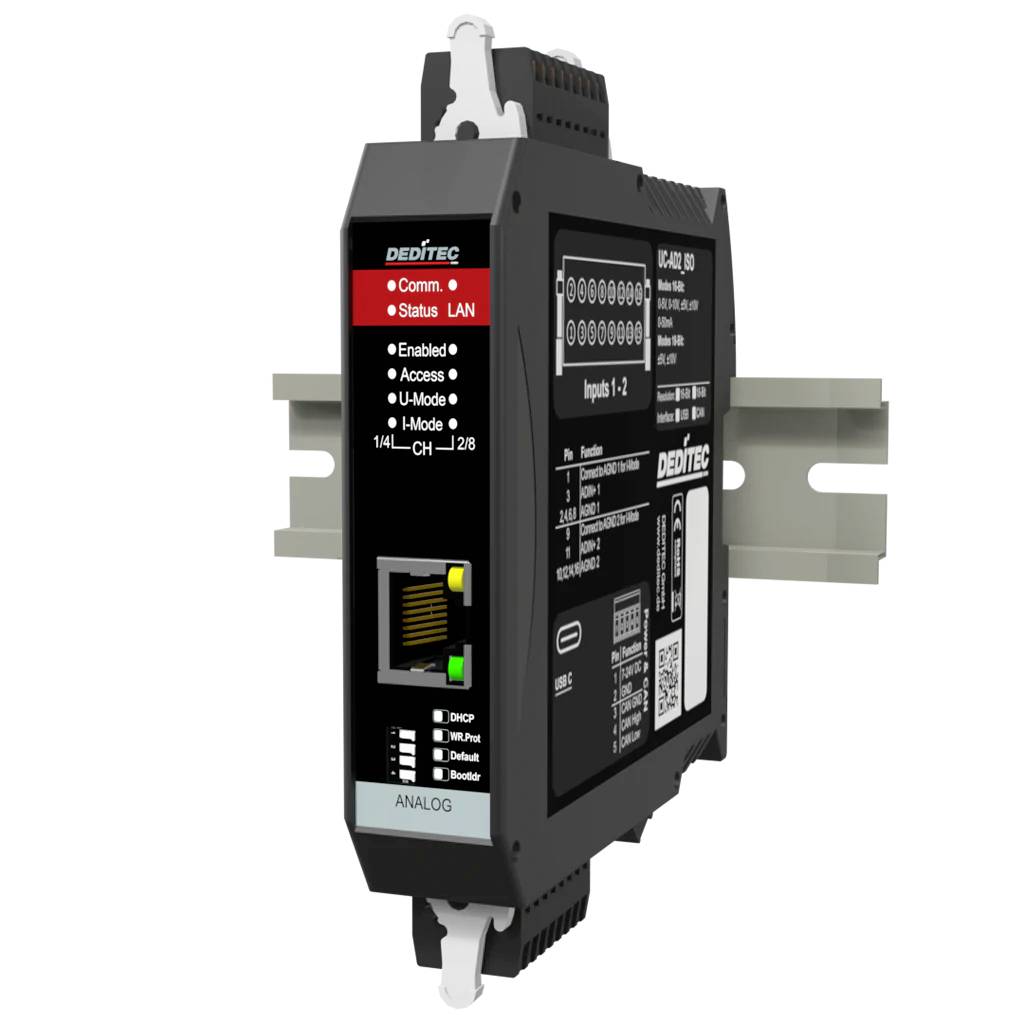

Deditec UC-CAN-E-AD2-16ISO UC-CAN-E-AD2-16ISO A/D pretvarač CAN Broj digitalnih izlaza: 0 Broj digitalih ulaza: 0 Broj r
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
A/D pretvarač
Sučelja
CAN
Broj relejnih izlaza
0
Tip
UC-CAN-E-AD2-16ISO
Radni napon
7 V/DC
24 V/DC
Tehnički list (PDF)
Broj
Ukupno (795,00 € / komad)
875,56 €
-9 %
795,00 €
sa PDV-om
Istaknuti proizvodi i detalji
Deditec UC-CAN-E-AD2-16ISO A/D pretvarač CAN Broj digitalnih izlaza: 0 Broj digitalih ulaza: 0 Broj relejnih izlaza: 0 Broj analognih ulaza: 2
- CAN sučelje prema ISO 11898
- Otvoreni CAN protokol (RAW CAN)
- Automatski način odašiljanja/prijema (TX/RX)
- Galvanski izolirano do 500 V
- Ethernet 10/100 Mbit/s
- Podržani protokoli: HTTP, UDP, TCP, DHCP, Modbus-TCP
- Upravljanje: API za Windows i Linux (biblioteka upravljačkih programa DELIB), sučelje naredbenog retka, otvoreni TCP protokol, Modbus-TCP
- Moguća šifrirana Ethernet komunikacija
- Otvoreni standard ili Modbus TCP protokol
- Web sučelje i aplikacija (pametni telefon i tablet)
- Mogućnost povezivanja putem Wi-Fi-ja
- WPS funkcija
- Dizajn: jednostrani
- 16-bitna rezolucija po kanalu
- Rasponi napona: 0-5 V, 0-10 V, 0-20 V, 0-40 V, ±5 V, ±10 V, ±20 V, ±40 V
- Rasponi struje: 0-20 mA, 4-20 mA, 0-24 mA
- Galvanska izolacija između kanala: maks. 1 kV AC
- Galvanska izolacija za napajanje: maks. 500 V
- Brzina pretvorbe A/D pretvarača: 4 µs
- Montaža na DIN šinu 35 mm x 7,5 mm
- Radna temperatura: +10 °C do +50 °C (prošireni temperaturni raspon dostupan na zahtjev)
- Pogodno za tipična industrijska unutarnja okruženja i okruženja upravljačkih ormara
Tehnički podaci
- Rezolucija: 16-bitni A/D pretvarač s galvanskom izolacijom
- Vrsta priključka: WAGO konektori sa zaštitom od pogrešnog uključivanja
- Vrsta proizvoda
A/D pretvarač
- Sučelja
CAN
- Tip
UC-CAN-E-AD2-16ISO
- Radni napon
7 V/DC
24 V/DC
- Pogonski napon (detalji)
7 V/DC do 24 V/DC
- Visina
120 mm
- Dužina
111 mm
- Širina
22.5 mm
- Maks. moduli
1
- Broj analognih ulaza
2
- Broj digitalih ulaza
0
- Broj digitalnih izlaza
0
- Broj relejnih izlaza
0
- dim.
(D x Š x V) 111 x 22.5 x 120 mm
- Kontrolno LED svjetlo
da
- Proizvođač-br. dijela
UC-CAN-E-AD2-16ISO
- Montaža
Montaža na DIN šinu (noseća šina TS 35 x 7,5 mm)
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3796612 Deditec UC-CAN-E-AD2-16ISO UC-CAN-E-AD2-16ISO A/D pretvarač CAN Broj digitalnih izlaza: 0 Broj digitalih ulaza: 0 Broj r
Upute za rad i sigurnost
Upute za rad i sigurnost 3796612 Deditec UC-CAN-E-AD2-16ISO UC-CAN-E-AD2-16ISO A/D pretvarač CAN Broj digitalnih izlaza: 0 Broj digitalih ulaza: 0 Broj r
Opis
UC-CAN A/D modul nudi 2 galvanski izolirana 16/18-bitna ulaza za precizno mjerenje napona i struja putem otvorenog CAN sučelja. Idealno za industrijske primjene i ispitne stolove, npr. za snimanje signala senzora ili praćenje procesnih varijabli. Zahvaljujući Auto-RX/TX načinu rada i robusnom dizajnu, modul je savršeno prilagođen za pouzdane mjerne zadatke u CAN sustavima.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- I-Mode
- U-mod
- M2M funkcionalnost
- automatski CAN-RX/TX način rada
- SIROVA LIMENKA
- Protokol J1939
- Besplatni softver za konfiguraciju i testiranje
- Ethernet konfiguracijsko sučelje
- Napon napajanja: +7 V do +24 V DC
- Utične opružne trake s mehanizmom za zaključavanje
- Montaža na DIN šinu 35 mm x 7,5 mm
- Radna temperatura: +10 °C do +50 °C (prošireni temperaturni raspon dostupan na zahtjev)
- Pogodno za tipična industrijska unutarnja okruženja i okruženja upravljačkih ormara
Isporuka uključuje
- 5-pinski konektor
- 2x 16-pinski konektor
- Alat za aktiviranje Wago konektora
- Konektori za DIN šinu
Zahtjevi za sustav
- Windows, Linux
