Name: crvena, žuta 3-polni 16 mm² 32 A 690 V/AC Siemens 3LD22220TK13
Brand: Siemens
SKU: 1698865
Availability: BackOrder

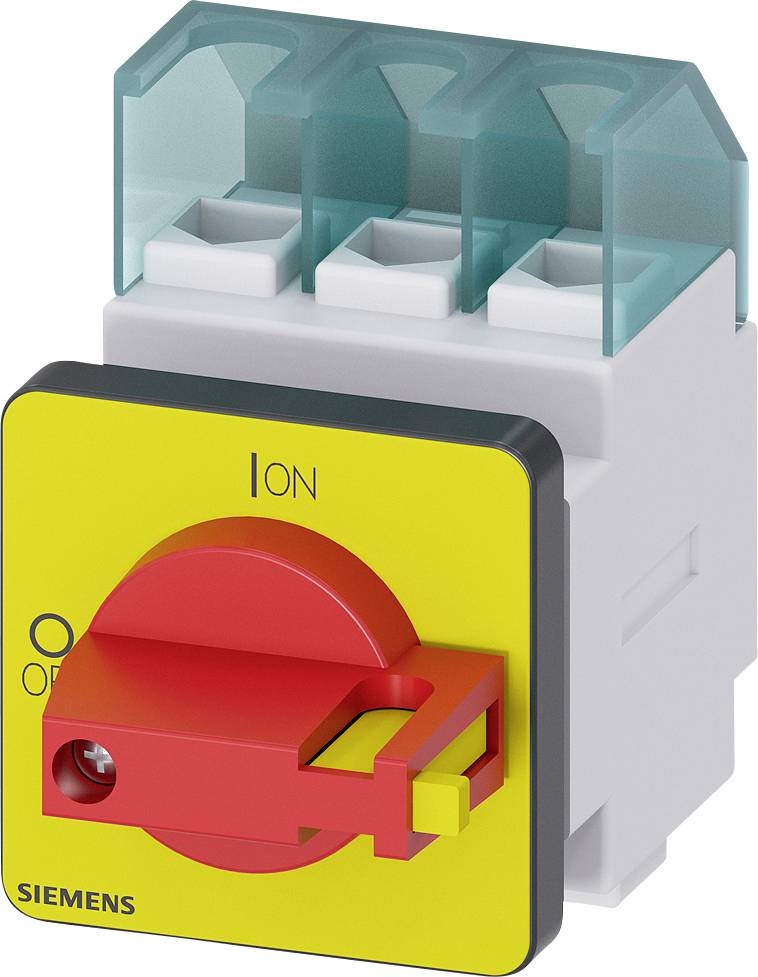

Crveni glavni prekidač sa žutom bazom, označen oznakom 'I' za uključeno i 'O' za isključeno, prikazuje trenutno stanje. Gore prekriven plavom bojom.

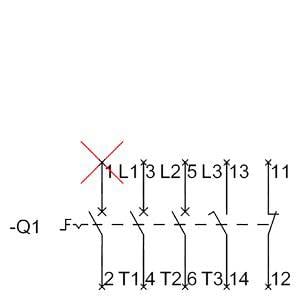

Električna shema sustava s glavnim prekidačem '-Q1' i više poveznica prema L1, L2, L3, T1, T2, T3.

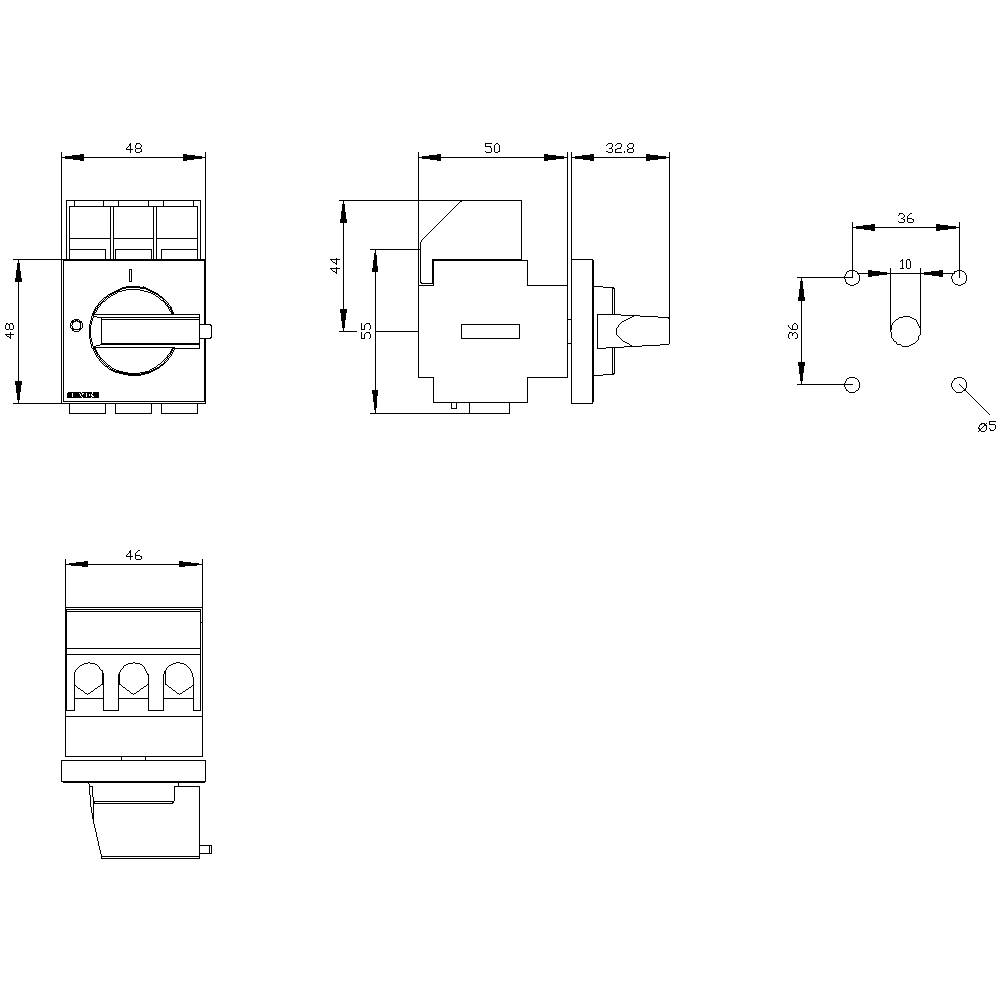

Tehnički nacrt prekidača s dimenzijama u milimetrima. Prikazani su glavni pogled, bočni pogled i pogled odozgo.

1/3

Nazivni napon

690 V/AC

Broj polova

Nazivna struja - zaokružena

32 A

Pogonski napon (detalji)

690 V/AC

Boja

crvena

žuta

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava uto,17.11.

Broj

kom. - zaliha Njemačka

Ukupno (51,99 € / komad)

51,99 €

uklj. PDV

samo 5,64 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Zaštita: IP65
Napon izolacije: 690 V.
Radna frekvencija: 50/60 Hz
Temperatura okoline: -25 ° C - +55 ° C
Otpor prenaponskog napona: 6 kV
mehanički vijek: 100000
električni vijek: 6000
Boja pogona: crvena
Veličina rasklopnog rastavljača: 2
Gubitak snage: 5,4 W

Pogonski napon (detalji): 690 V/AC

Nazivni napon: 690 V/AC

Boja: crvena
žuta

Poprečni presjek: 16 mm²

Broj polova: 3

dim.: (Š x V x D) 49 x 71 x 85.5 mm

Nazivna struja: 32 A

Nazivna struja - zaokružena: 32 A

Izvedba: Prekidač za isključivanje u nuždi

Širina: 49 mm

Visina: 71 mm

Dubina: 85.5 mm

: 10 kW

: 0

: 0

: 32 A

: 3

: IP65

: 0

: 1

: TRUE

: FALSE

: Frame clamp

: TRUE

: Wing knob

: TRUE

: TRUE

: TRUE

: 12 kW

: 0.64 kA

: Red

: FALSE

: TRUE

: FALSE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 32 A

: FALSE

: 22

: Other

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1698865 crvena, žuta 3-polni 16 mm² 32 A 690 V/AC Siemens 3LD22220TK13

Upute za rad i sigurnost

Upute za rad i sigurnost 1698865 crvena, žuta 3-polni 16 mm² 32 A 690 V/AC Siemens 3LD22220TK13

Opis

SENTRON, prekidač 3LD prekidača, 3-polni prekidač za zaustavljanje u nuždi, Iu: 32 A, radna snaga / na AC-23 A pri 400V: 11,5 kW, prednji pogon, preklopni pogon, crveno / žuto, pričvršćivanje ručke s 4 rupice Glavni i prekidač za zaustavljanje u nuždi 3LD kao prekidač za popravak za sigurno razdvajanje opterećenja u različitim okruženjima. Primjena 3LD razdjelnika napajanja je raznovrsna. Nakon prekida napajanja na mreži osiguravaju sigurno aktiviranje svih električnih uređaja, kao što su trofazni motori, klima i ventilacijski sustavi. 3LD su se dokazali na mnogim područjima, posebno u strojevima za preradu i preradu mehaničkih i transportnih inženjeringa, u kemijskoj industriji ili u industriji hrane i pića. Siemens glavni i vanjski prekidači OFF 3LD karakteriziraju: 1. Modularni dizajn, brza i jednostavna ugradnja pomoćnih sklopki, N-PE priključak ili 4. Pol. 2. Svestrana i primjenjiva u svijetu zahvaljujući međunarodnim odobrenjima IEC, UL i brodogradnji. 3. Stupanj zaštite do IP 65 sa zatvorenim kućištem za vanjske primjene. 4. Može se koristiti za DC aplikacije. 5. Vrste montaže: prednja montaža, montažna ploča, DIN vodilica. 6. Optimalno razdvajanje mreže od 16 A do 250 A zbog blokade rotacijskog pogona. Siemens nudi kompletan portfelj uređaja za zaštitu, prebacivanje, mjerenje i nadzor, distribucijske sustave, sklopke i utičnice za sigurnu, učinkovitu električnu infrastrukturu u zgradama i industriji.
