Name: crvena, žuta 3-polni 16 mm² 16 A 1 zatvarač, 1 otvarač 690 V/AC Siemens 3LD30301TK13
Brand: Siemens
SKU: 1701821
Availability: BackOrder

Industrijski prekidač: Žučkasto kućište od plastike, crvena okretna ručka za upravljanje. Pogodan za ugradnju u električne instalacije.

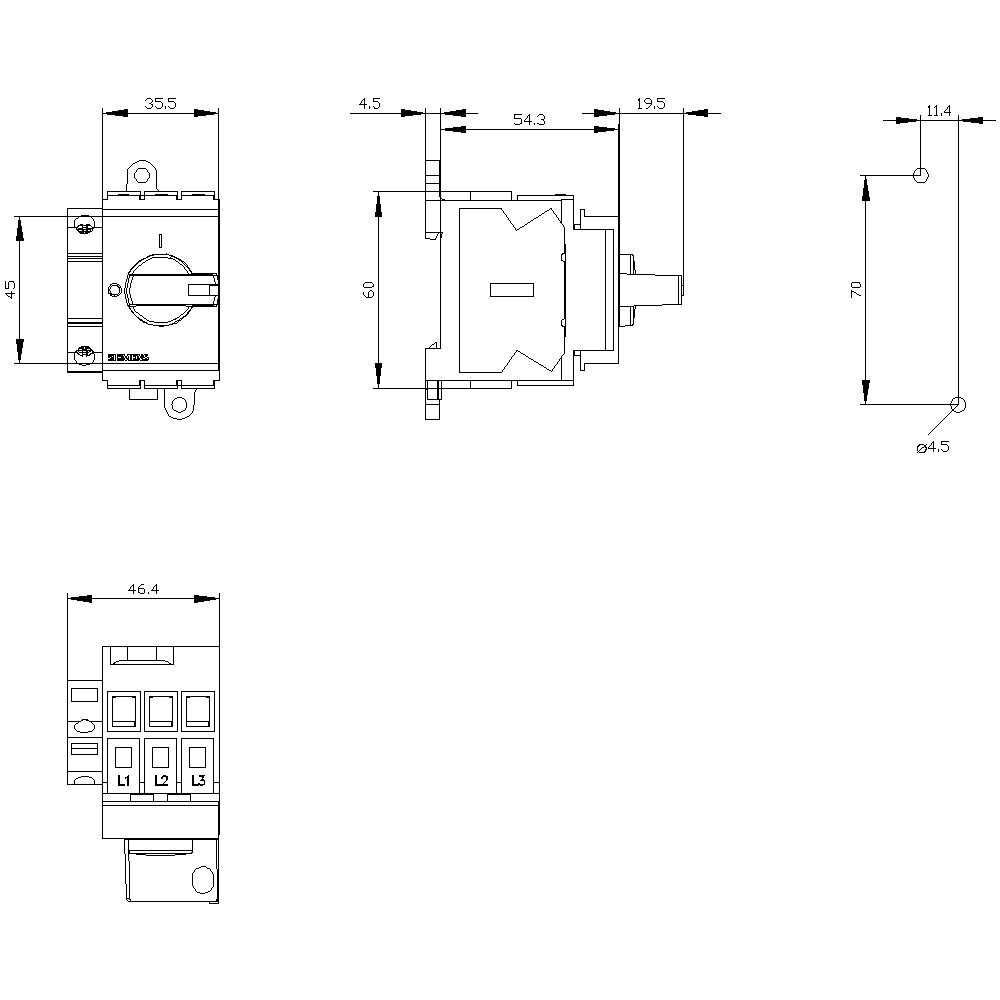

Tehnički nacrt prekidača s dimenzijama u milimetrima. Prikazuje prednji i bočni pogled te detaljni prikaz komponenata.

1/2

Slika slična

Nazivni napon

690 V/AC

Broj polova

Nazivna struja - zaokružena

16 A

Vrsta kontakta

1 zatvarač

1 otvarač

Pogonski napon (detalji)

690 V/AC

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava sri,25.11.

Broj

kom. - zaliha Njemačka

Ukupno (41,99 € / komad)

41,99 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta zaštite: IP40
Napon izolacije: 690 V.
Radna frekvencija: 50/60 Hz
Temperatura okoline: -25 ° C - +55 ° C
Otpor prenaponskog napona: 6 kV
mehanički vijek: 100000
električni vijek: 6000
Boja pogona: crvena
Gubitak snage: 1,5 W

Vrsta kontakta: 1 zatvarač
1 otvarač

Pogonski napon (detalji): 690 V/AC

Nazivni napon: 690 V/AC

Boja: crvena
žuta

Poprečni presjek: 16 mm²

Broj polova: 3

dim.: (Š x V x D) 47 x 60 x 77 mm

Nazivna struja: 16 A

Nazivna struja - zaokružena: 16 A

Izvedba: Prekidač za isključivanje u nuždi

Širina: 47 mm

Visina: 60 mm

Dubina: 77 mm

: 6 kW

: 1

: 1

: 16 A

: 3

: IP40

: 0

: 1

: TRUE

: FALSE

: Frame clamp

: TRUE

: Wing knob

: TRUE

: TRUE

: TRUE

: 8 kW

: 0.5 kA

: Red

: TRUE

: FALSE

: FALSE

: TRUE

: TRUE

: 690 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 16 A

: FALSE

: 16

: Other

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1701821 crvena, žuta 3-polni 16 mm² 16 A 1 zatvarač, 1 otvarač 690 V/AC Siemens 3LD30301TK13

Upute za rad i sigurnost

Upute za rad i sigurnost 1701821 crvena, žuta 3-polni 16 mm² 16 A 1 zatvarač, 1 otvarač 690 V/AC Siemens 3LD30301TK13

Opis

Prekidači prekidača 3LD3, Iu 16 A 3-polna glavna sklopka Nazivna radna snaga za AC-23 A pri 400V 7.5kW Instalacija razdjelnika Osnovni prekidač s preklopnim pogonom crveno / žuto s pomoćnom sklopkom 1OE + 1S Glavni i vanjski prekidač za isključivanje 3LD za sigurno razdvajanje tereta u različitim okruženjima. Aplikacije 3LD3 razdjelnika snage su različite. Nakon prekida napajanja na mreži osiguravaju sigurno aktiviranje svih električnih uređaja, kao što su trofazni motori, klima i ventilacijski sustavi. 3LD3 također su predodređeni za upotrebu kontrolnih ormara, posebno za primjene u malim strojevima (npr. Pile, kompresori, pumpe, mješalice betona, bušilice, glodalice i strojevi za obradu drveta). Siemens glavni i vanjski prekidači OFF 3LD karakteriziraju: 1. Modularni dizajn, brza i jednostavna ugradnja pomoćnih sklopki, N-PE priključak ili 4. Pol. 2. Svestrani zahvaljujući lokalnim odobrenjima. 3. Mehanička veličina za pet električnih veličina. 4. Može se koristiti za DC aplikacije. 5. Vrste montaže: prednja montaža, montažna ploča, DIN vodilica. 6. Optimalno razdvajanje mreže od 16 A do 63 A zbog blokade rotacijskog pogona. Siemens nudi kompletan portfelj uređaja za zaštitu, prebacivanje, mjerenje i nadzor, distribucijske sustave, sklopke i utičnice za sigurnu, učinkovitu električnu infrastrukturu u zgradama i industriji.
