Name: crna 3-polni 50 mm² 100 A 1 zatvarač, 1 otvarač 690 V/AC Siemens 3LD27041TP51
Brand: Siemens
SKU: 1744360
Availability: BackOrder

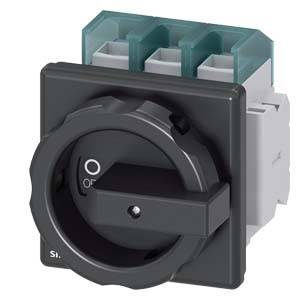

Crni prekidač s položajima '0' i '1', montiran na sivoj plastičnoj podlozi.

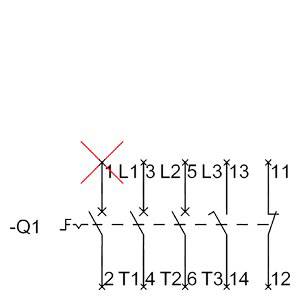

Shematski prikaz električne sheme. Jedan vod je označen crvenim X-om, što ukazuje na grešku.

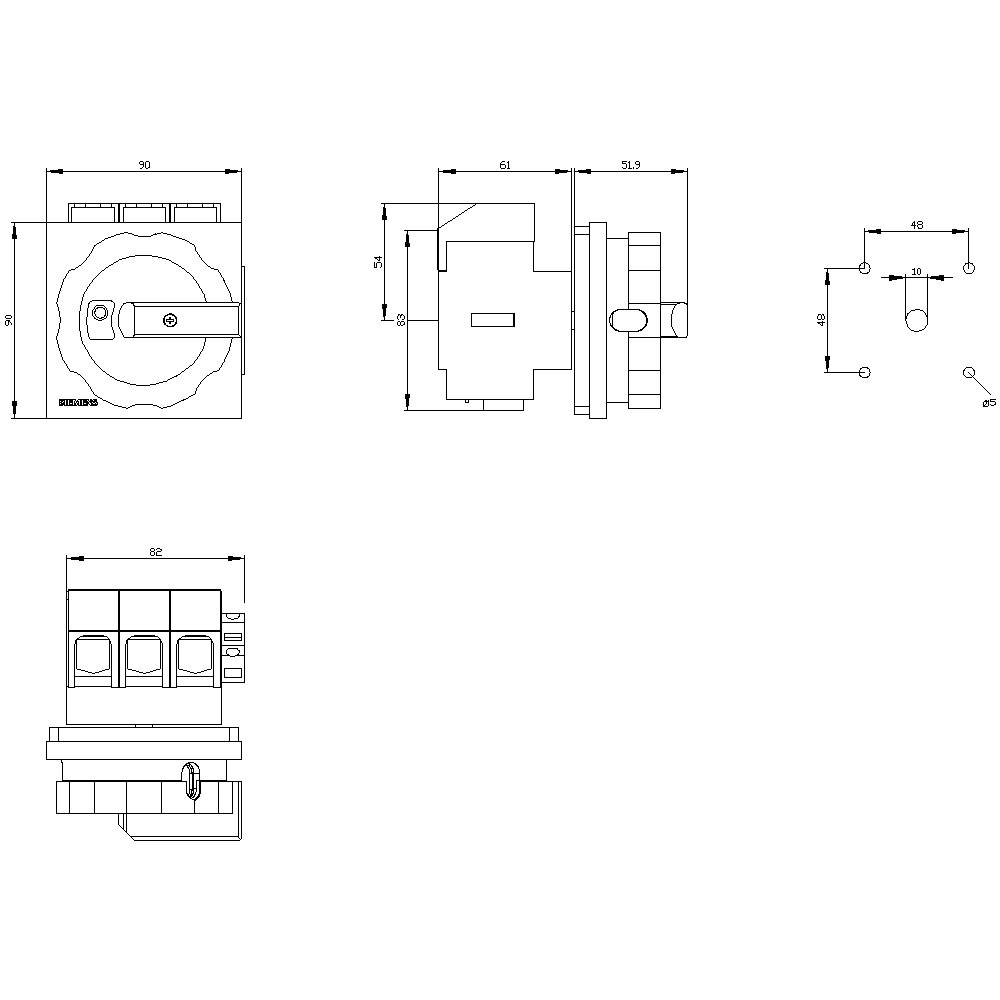

Tehnički nacrt električnog prekidača s prednjom i bočnom projekcijom, uključujući detaljne dimenzije i raspored priključaka.

1/3

Slika slična

Nazivni napon

690 V/AC

Broj polova

Nazivna struja - zaokružena

100 A

Vrsta kontakta

1 zatvarač

1 otvarač

Pogonski napon (detalji)

690 V/AC

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava uto,17.11.

Broj

kom. - zaliha Njemačka

Ukupno (154,99 € / komad)

154,99 €

uklj. PDV

samo 16,39 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Zaštita: IP65
Napon izolacije: 690 V.
Radna frekvencija: 50/60 Hz
Temperatura okoline: -25 ° C - +55 ° C
Otpor prenaponskog napona: 6 kV
mehanički vijek: 100000
električni vijek: 6000
Boja pogona: crna
Veličina rasklopnog rastavljača: 4
Gubitak snage: 22,5 W

Vrsta kontakta: 1 zatvarač
1 otvarač

Pogonski napon (detalji): 690 V/AC

Nazivni napon: 690 V/AC

Boja: crna

Poprečni presjek: 50 mm²

Broj polova: 3

dim.: (Š x V x D) 90 x 107 x 112.5 mm

Nazivna struja: 100 A

Nazivna struja - zaokružena: 100 A

Izvedba: Glavni prekidač

Širina: 90 mm

Visina: 107 mm

Dubina: 112.5 mm

: 30 kW

: 1

: 1

: 100 A

: 3

: IP65

: 0

: 1

: TRUE

: FALSE

: Frame clamp

: FALSE

: Short rotary handle

: TRUE

: TRUE

: TRUE

: 37 kW

: 2 kA

: Black

: FALSE

: TRUE

: FALSE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 100 A

: FALSE

: 70

: Other

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1744360 crna 3-polni 50 mm² 100 A 1 zatvarač, 1 otvarač 690 V/AC Siemens 3LD27041TP51

Upute za rad i sigurnost

Upute za rad i sigurnost 1744360 crna 3-polni 50 mm² 100 A 1 zatvarač, 1 otvarač 690 V/AC Siemens 3LD27041TP51

Opis

SENTRON, 3LD prekidač prekidača, glavni prekidač, 3-polni, Iu: 100 A, pogonska snaga / kod AC-23A na 400V: 37 kW, prednji montirani, 1NC, 1S, rotirajući pogon, crni, 4 rupe pričvršćivanje ručke Glavni i hitni OFF-prekidač 3LD kao prekidač za popravak za sigurno razdvajanje opterećenja u različitim okruženjima. Primjena 3LD razdjelnika napajanja je raznovrsna. Nakon prekida napajanja na mreži osiguravaju sigurno aktiviranje svih električnih uređaja, kao što su trofazni motori, klima i ventilacijski sustavi. 3LD su se dokazali na mnogim područjima, posebno u strojevima za preradu i preradu mehaničkih i transportnih inženjeringa, u kemijskoj industriji ili u industriji hrane i pića. Siemens glavni i vanjski prekidači OFF 3LD karakteriziraju: 1. Modularni dizajn, brza i jednostavna ugradnja pomoćnih sklopki, N-PE priključak ili 4. Pol. 2. Svestrana i primjenjiva u svijetu zahvaljujući međunarodnim odobrenjima IEC, UL i brodogradnji. 3. Stupanj zaštite do IP 65 sa zatvorenim kućištem za vanjske primjene. 4. Može se koristiti za DC aplikacije. 5. Vrste montaže: prednja montaža, montažna ploča, DIN vodilica. 6. Optimalno razdvajanje mreže od 16 A do 250 A zbog blokade rotacijskog pogona. www.siemens.de/schaltgeraete. Siemens nudi kompletan portfelj uređaja za zaštitu, prebacivanje, mjerenje i nadzor, distribucijske sustave, sklopke i utičnice za sigurnu, učinkovitu električnu infrastrukturu u zgradama i industriji.
