Name: crna 2.5 mm² 1250 A 3 zatvarač, 4 prebacivanje Siemens 3KC83520GA220GA3
Brand: Siemens
SKU: 2263554
Availability: BackOrder

Električni prekidač snage tvrtke Siemens s više priključaka i kontrolnih indikatora za upravljanje i zaštitu električnih sustava.

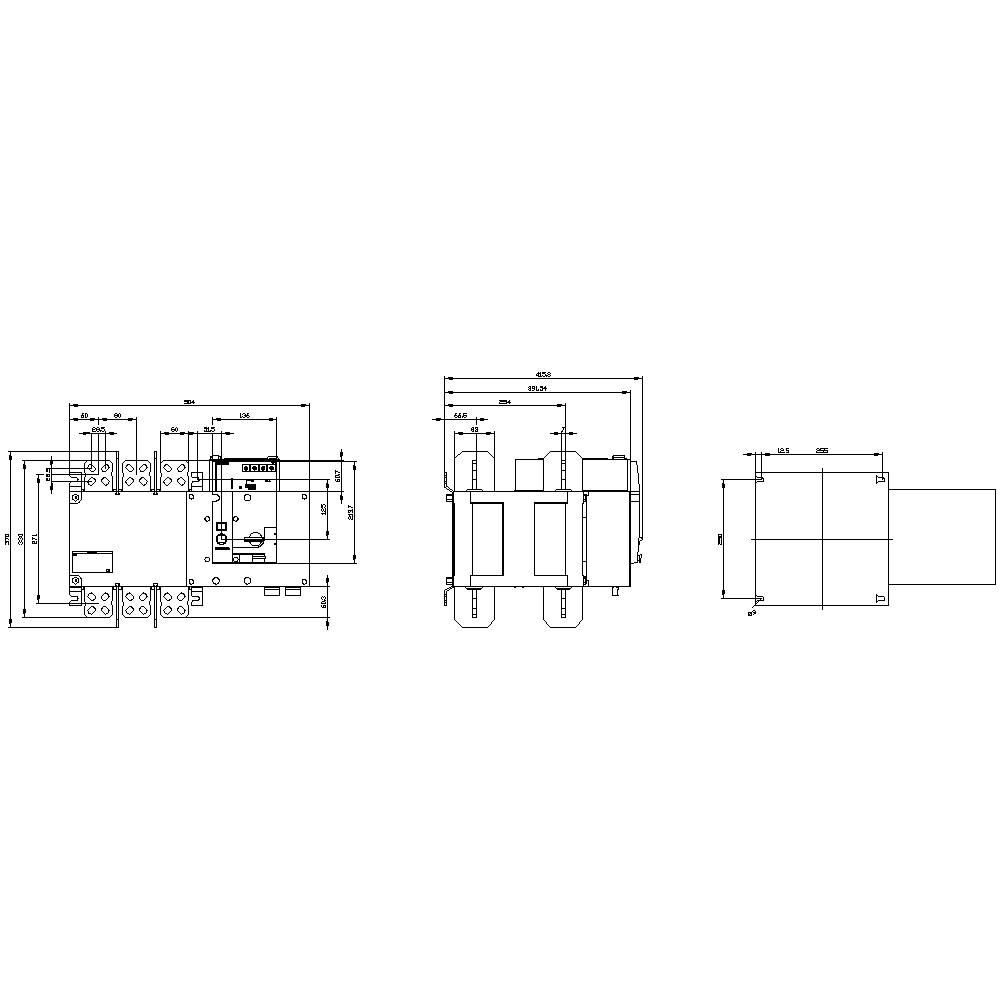

Tehnički nacrt električnog prekidača s detaljnim mjerama i pogledima. Prikazuje prednji, bočni i pogled odozgo.

1/2

Slika slična

Broj polova

Nazivna struja - zaokružena

1250 A

Vrsta kontakta

3 zatvarač

4 prebacivanje

Pogonski napon (detalji)

690 V/AC

Boja

crna

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava pon,22.03.2027.

Broj

kom. - zaliha Njemačka

Ukupno (10.869,00 € / komad)

10.869,00 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Broj digitalnih ulaza: 11 fiksnih ulaza
Broj relejnih izlaza: 3 fiksna
Broj praćenih faza: 3
Moment pritezanja / ulaza i izlaza / s vijčanim spojem / maksimum: 0,6 Nm
Moment pritezanja / za glavne kontakte / s vijčanim spojem / maksimum: 26 Nm
Dizajn zaslona / za ručni rad zaslona za prebacivanje položaja: I - O - II
Dizajn sučelja / za RJ45 konektore: 8-jezgreni, ravni mrežni kabel, bez oklopa
Izvedba pokretačkog elementa: duga rotirajuća ručka
Dizajn električne veze / ulazi i izlazi: Izmjenjivi / priključni
Projekt električnog priključka / za glavni krug: željeznički priključak
Dizajn ručke: drška
Vrijeme isključenja / s redoslijedom funkcija IO-II ili II-OI / s izmjeničnim naponom / na 415 V / minimalno: 1400 ms
Vrijeme isključenja / s redoslijedom funkcija IO-II ili II-OI / s izmjeničnim naponom / pri 415 V / maksimum: 61400 ms
Vrsta uređaja: fiksna instalacija
Vrsta montaže: vijčana montaža
Radna frekvencija: 45 - 65 Hz
Trajanje ciklusa prebacivanja: 180 s
Prikladnost za upotrebu / glavni prekidač: da
Prikladnost za upotrebu / rastavljač: da
Prikladnost za uporabu / sigurnosni prekidač: da
Prikladnost za upotrebu / prekidač za održavanje / popravak: da
Ulazna struja / na digitalnom ulazu / sa signalom<0>/ maksimum: 2,1 mA
Vrijeme odgode ulaska: 0,046 s
Životni vijek električne struje (preklopni ciklusi) / za AC-21 B, AC-22 B, AC-23 B: 500
Mehanički vijek trajanja (preklopni ciklusi) / s redoslijedom funkcija IO-II-OI: 4000
Mehanički vijek trajanja (preklopni ciklusi) / s redoslijedom funkcija OIO / tipično: 2500
Trajanje / minimum pulsa: 0,06 s
Napon izolacije: 1000 V
Neto težina: 30000 g
Položaj / pogonski mehanizam: na desnom kraju
Značajke proizvoda / zaključavanje: da
Proširenje proizvoda / pomoćni prekidač: da
Vrijeme prebacivanja / upravljačke jedinice / maksimalno: 3600 s
Klasa zaštite IP / s prednje strane: IP00
Klasa zaštite IP / sa zatvorenim prekidačem / s poklopcem ili poklopcem kabelskih ušica: IP20
Temperatura okoline tijekom rada: -20 ° C - +70 ° C
Vrijeme uključivanja / upravljačke jedinice / najviše: 60 s
Gubitak snage pri AC / na 230 V: 2,5 W.
Maksimalni gubitak snage: 279,9 W.
Stupanj onečišćenja: 3
Napon napajanja / pri izmjeničnom naponu / maksimum: 332 V
Kategorija prenapona: III

Vrsta kontakta: 3 zatvarač
4 prebacivanje

Pogonski napon (detalji): 690 V/AC

Boja: crna

Poprečni presjek: 2.5 mm²

Broj polova: 3

dim.: (Š x V x D) 504 x 370 x 439.5 mm

Nazivna struja: 1250 A

Nazivna struja - zaokružena: 1250 A

Izvedba: automatski, motorni pogon

LED boja: crna

Širina: 504 mm

Visina: 370 mm

Dubina: 439.5 mm

: 0

: 0

: 1250 A

: 3

: IP00

: 4

: TRUE

: TRUE

: Rail connection

: FALSE

: Long rotary handle

: TRUE

: TRUE

: TRUE

: 710 kW

: 35 kA

: Black

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: 415 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 1250 A

: 1250

: Other

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Broj polova

Nazivna struja - zaokružena

crna 2.5 mm² 1250 A 3 zatvarač, 4 prebacivanje Siemens 3KC83520GA220GA3

Kataloški br.:2263554

Dostava pon,22.03.2027.

Conrad Electronic

Ovaj proizvod

1250 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

10.869,00 €^*

crna 2.5 mm² 1250 A 3 zatvarač, 4 prebacivanje Siemens 3KC84520GA220GA3

Kataloški br.:2263558

Dostava čet,19.11.

Conrad Electronic

1250 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

11.649,00 €^*

crna 2.5 mm² 2000 A 3 zatvarač, 4 prebacivanje Siemens 3KC83560JA220GA3

Kataloški br.:2263555

Dostava sri,16.12.

Conrad Electronic

2000 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

17.669,00 €^*

crna 2.5 mm² 250 A 3 zatvarač, 4 prebacivanje Siemens 3KC83380CA220GA3

Kataloški br.:2263551

Dostava pon,21.12.

Conrad Electronic

250 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

4.305,00 €^*

crna 2.5 mm² 2500 A 3 zatvarač, 4 prebacivanje Siemens 3KC83580JA220GA3

Kataloški br.:2263556

Dostava sri,16.12.

Conrad Electronic

2500 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

22.285,00 €^*

crna 2.5 mm² 2500 A 3 zatvarač, 4 prebacivanje Siemens 3KC84580JA220GA3

Kataloški br.:2263559

Dostava čet,19.11.

Conrad Electronic

2500 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

24.239,00 €^*

crna 2.5 mm² 3200 A 3 zatvarač, 4 prebacivanje Siemens 3KC84600JA220GA3

Kataloški br.:2263560

Dostava čet,19.11.

Conrad Electronic

3200 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

27.915,00 €^*

crna 2.5 mm² 630 A 3 zatvarač, 4 prebacivanje Siemens 3KC83460EA220GA3

Kataloški br.:2263552

Dostava čet,19.11.

Conrad Electronic

630 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

6.999,00 €^*

crna 2.5 mm² 800 A 3 zatvarač, 4 prebacivanje Siemens 3KC83480FA220GA3

Kataloški br.:2263553

Dostava pet,16.04.2027.

Conrad Electronic

800 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

8.605,00 €^*

crna 2.5 mm² 800 A 3 zatvarač, 4 prebacivanje Siemens 3KC84480FA220GA3

Kataloški br.:2263557

Dostava čet,19.11.

Conrad Electronic

800 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

9.149,00 €^*

Dokumenti i preuzimanja

Upute za rad i sigurnost

Upute za rad i sigurnost 2263554 crna 2.5 mm² 1250 A 3 zatvarač, 4 prebacivanje Siemens 3KC83520GA220GA3

Opis

SENTRON, ATE, transfer switching equipment 3KC, automatically, ATSE, 3- pole, Iu: 1250 A, Ue AC: 415 V, Ie at AC-33 B at 415 V: 1000 A, Ie at AC-23 A at 690 V: 800 A, screw mounting, motorized operating mechanism, at the right end, long handle, busbar connection 3KC transfer switching equipment up to 3200 A for permanent power supply. 3KC transfer switching equipment 3KC from SIEMENS stands for high performance, easy installation and reliable operation. In the portfolio, you will find manually operated MTSE, remotely operated RTSE and automatic ATSE transfer switching equipment in a variety of designs for a wide range of switching tasks. 3KC transfer switching equipment is used in power supply networks to transfer loads between a normal and an alternative source. Switching between two loads is also possible. 1. Short switching times for ASTE and RTSE (up to 160 A < 180 ms). 2. Can be used flexibly thanks to a compact design and wide range of accessories. 3. Improved safety during maintenance works thanks to padlock locking. 4. Quick installation on the standard mounting rail with frame sizes up to 160 A. 5. Efficient engineering with extensive CAx data. 6. Simple documentation with the manual configurator. 7. Ideal for a continuous power supply (UPS) e.g. in computer rooms, production lines in continuous operation or large infrastructure such as airports (RTSE and ATSE variants).
