Name: crna 16 mm² 25 A Siemens 3LD21220TK11
Brand: Siemens
SKU: 2263622
Availability: BackOrder

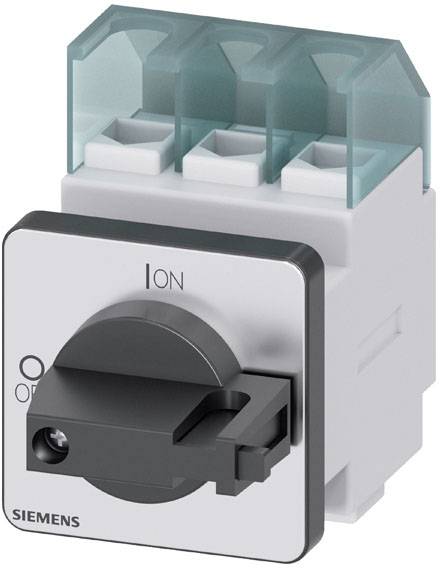

Ilustracija Siemens prekidača s pozicijama 'UKLJUČENO' i 'ISKLJUČENO', pogodan za upravljanje električnim uređajima.

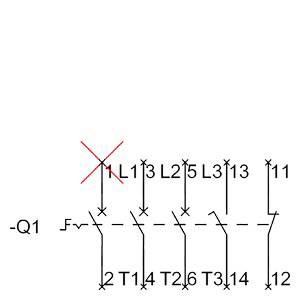

Električna shema: Kontakt -Q1 s poveznim točkama 1L, 2T, 3L, 4T, 11, 12, 13, 14. Točka 1L je precrtana.

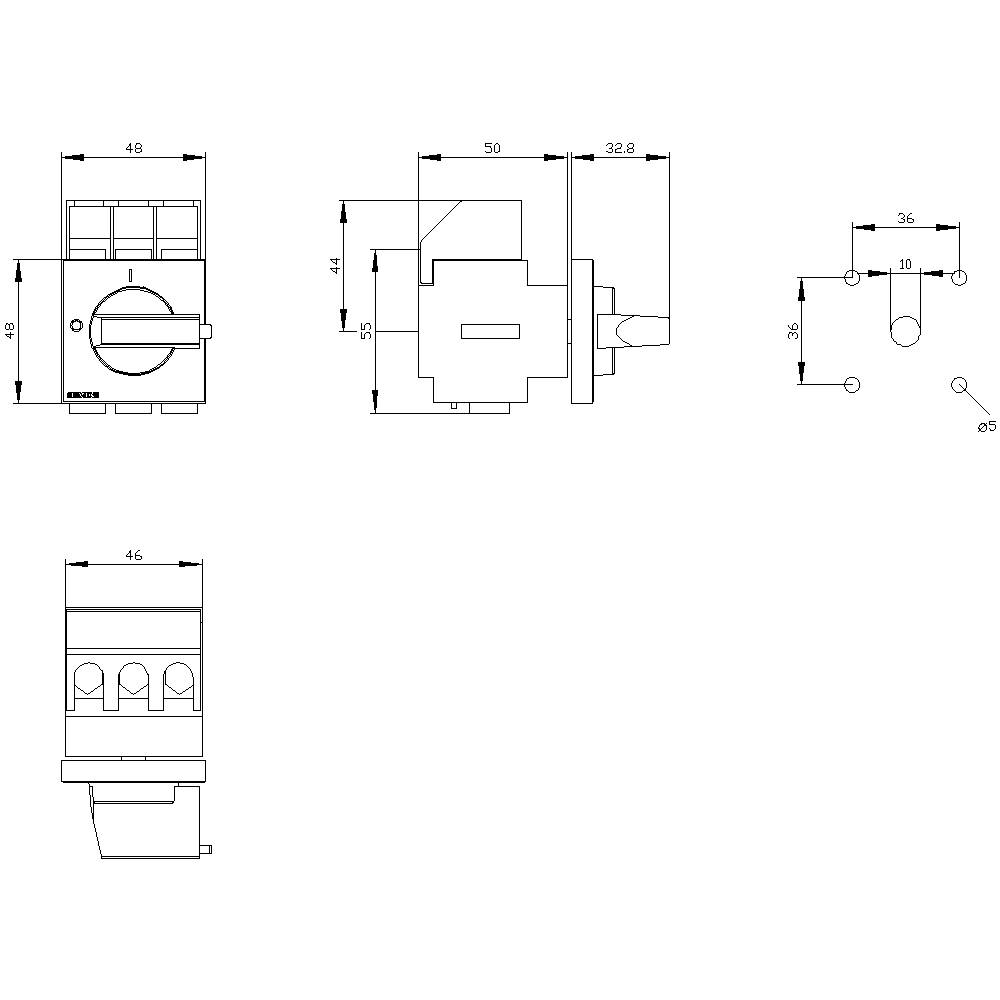

Tehnički nacrt prekidača s dimenzijama: 48x48 mm prednja ploča, ukupna dubina 50 mm, prikazuje prednji, bočni i gornji pogled.

1/3

Slika slična

Broj polova

Nazivna struja - zaokružena

25 A

Pogonski napon (detalji)

690 V/AC

Boja

crna

Poprečni presjek

16 mm²

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava čet,12.11.

Broj

kom. - zaliha Njemačka

Ukupno (34,99 € / komad)

34,99 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Broj prekidača: 1
Dizajn zaslona / za ručni rad zaslona za prebacivanje položaja: 1 UKLJ. - 0 ISKLJ
Dizajn izvršnog elementa: prekidač
Dizajn električnog priključka / za glavni krug: stezaljka kutije
Dizajn električnog priključka / za pomoćne kontakte: priključne stezaljke
Dizajn ručke: pogon gumba, crna
Vrsta uređaja: fiksna instalacija
Vrsta montaže: ugrađeni uređaj, fiksna tehnologija ugradnje
Vrsta montaže / prednja montaža s montažom s 4 rupe: da
Vrsta montaže / montaža na šinu: da
Dizajn sklopke: podna montaža s spojnicom na vratima
Radna frekvencija: 50 - 60 Hz
Prikladnost za upotrebu / glavni prekidač: da
Prikladnost za upotrebu / rastavljač: da
Prikladnost za uporabu / sigurnosni prekidač: da
Prikladnost za upotrebu / prekidač za održavanje / popravak: da
Životni vijek električne struje (ciklusi uključivanja) / na AC-23 A / na 690 V: 6000
Mehanički vijek trajanja (preklopni ciklusi) / tipično: 100.000
Napon izolacije: 690 V
Neto težina: 186 g
Značajke proizvoda / zaključavanje: da
Proširenje proizvoda / pomoćni prekidač: da
Klasa zaštite IP / prednja strana: IP65
Temperatura okoline tijekom rada: -25 ° C - +55 ° C
Maksimalni gubitak snage: 3,3 W.
Stupanj onečišćenja: 3
Broj lokota / maksimum: 2
Radna snaga / pri AC-23 A / pri 400 V: 9,5 kW
Radna snaga / na AC-3 / na 690 V: 7,5 kW
Debljina okova / lokoti / maksimalno: 6 mm
Kontinuirana struja / uzvodni osigurač / prema UL: 50 A
Kontinuirana struja / pomoćnog kontakta: 10 A
Funkcija proizvoda / zaključava se u položaju ISKLJUČENO: da
Učestalost / maksimum prebacivanja [1 / h]: 50
Gubitak snage po vodiču / tipično: 1,1 W.

Pogonski napon (detalji): 690 V/AC

Boja: crna

Poprečni presjek: 16 mm²

Broj polova: 3

dim.: (Š x V x D) 49 x 71 x 85.5 mm

Nazivna struja: 25 A

Nazivna struja - zaokružena: 25 A

Izvedba: Glavni prekidač

LED boja: crna

Širina: 49 mm

Visina: 71 mm

Dubina: 85.5 mm

: 8 kW

: 0

: 0

: 25 A

: 3

: IP65

: 0

: 1

: TRUE

: FALSE

: Frame clamp

: FALSE

: Wing knob

: TRUE

: TRUE

: TRUE

: 10 kW

: 0.64 kA

: Black

: TRUE

: TRUE

: FALSE

: TRUE

: TRUE

: 690 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 25 A

: FALSE

: 20

: Other

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2263622 crna 16 mm² 25 A Siemens 3LD21220TK11

Upute za rad i sigurnost

Upute za rad i sigurnost 2263622 crna 16 mm² 25 A Siemens 3LD21220TK11

Opis

SENTRON, Switch disconnector 3LD, main switch, 3-pole, Iu: 25 A, Operating power / at AC-23 A at 400 V: 9.5 kW, floor mounting with door coupling, knob-operated mechanism, black, 4-hole mounting of the handle The 3LD main and emergency switching-off switch as a maintenance switch for safe disconnection of loads in a wide variety of environments. There are numerous possible applications for the 3LD disconnector units. After disconnects from the grid, they ensure safe activation of all of the electrical equipment, thus switch, for example, to three-phase motors, but also air-conditioning and ventilation systems. 3LD have proven themselves in many fields, particularly in processing machines in mechanical and conveyor system engineering, and in the chemical sector and food and beverage industries. Key features of the Siemens 3LD main and emergency off switches: 1. Modular design, fast and easy mounting of auxiliary switches, N-PE terminal, or 4-pole 2. Versatile and global applications possible thanks to international IEC, UL and marine approvals. 3. Degree of protection IP65 with encapsulated housing for outdoor applications. 4. Can be used for DC applications. 5. Types of mounting: Front mounting, mounting plate, standard mounting rail. 6. Optimized disconnect from 16 A to 250 A with lockable rotary operating mechanism.
