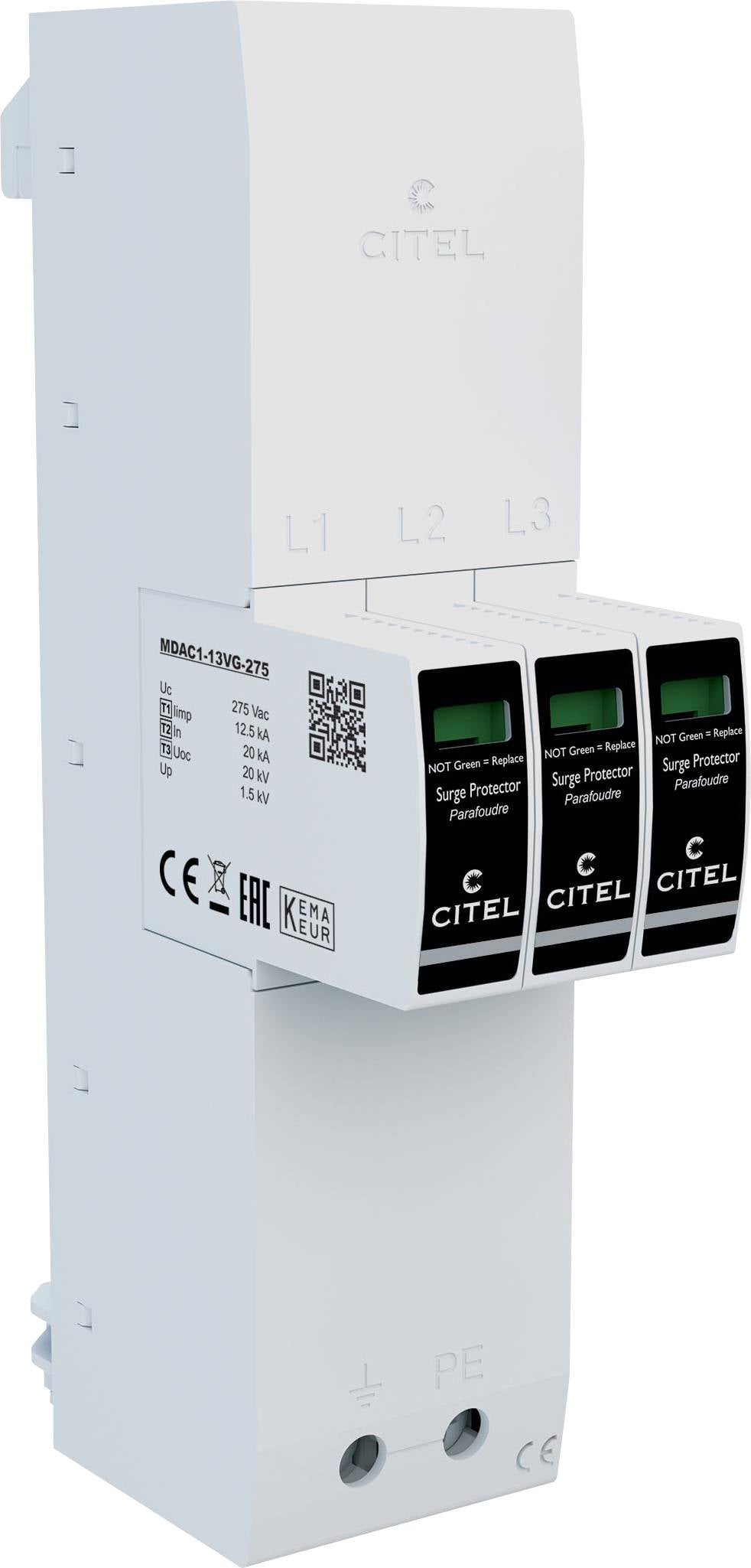

Citel 64004 ZPAC1-13VG-31-275 kombinirani odvodnik Zaštita od prenapona za: 40 mm sabirnica 12.5 kA 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (739,00 € / komad)
739,00 €
sa PDV-om
Istaknuti proizvodi i detalji
Citel 64004 ZPAC1-13VG-31-275 kombinirani odvodnik Zaštita od prenapona za: 40 mm sabirnica 12.5 kA 1 St.
- Sklop sabirnice
- Priključni moduli
- Klasa zaštite od munje III + IV
- Struja munje / pol 12,5 kA
Tehnički podaci
- Unutarnji uređaj za toplinsko odvajanje
- Rezervni osigurač maks. 315 A maks. (GL / gG)
- Prekidač zaostale struje tip "S" ili s odgodom
- Dimenzije ugradnje 3 TE, EN 43880
- Tip priključka 40 mm sustav sabirnica i PE: 10-50 mm²
- Prekid veze s mrežom u slučaju kvara
- Mehanički prikaz stanja, zeleno / crveno
- Montaža na sustav sabirnica od 40 mm
- Materijal kućišta termoplastični UL-94-V0
- Vrsta proizvoda
kombinirani odvodnik
- Zaštita od prenapona za
40 mm sabirnica
- Propuštanje
12.5 kA
- Nazivni napon
230 V
400 V
- Vrijeme odziva
20 ns
- Radna temperatura
-40 ° C / + 80 °C
- Absorpcija energije maks.
40000 J
IP20
- Proizvođač-br. dijela
64004
- Boja
bijela
- Norme
DIN EN61643-11, IEC 61643-11; IEC 61643-11
- dim.
(Š x V x D) 53.8 x 211 x 95 mm
- Širina
53.8 mm
- Visina
211 mm
- Dubina
95 mm
- Sadržaj
1 St.
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 2357914 Citel 64004 ZPAC1-13VG-31-275 kombinirani odvodnik Zaštita od prenapona za: 40 mm sabirnica 12.5 kA 1 St.
Opis
4-polni (3 + 1) priključni odvodnik tipa 1 + 2 + 3 na bazi zasunica za upotrebu u glavnom razvodu na sustavu sabirnica od 40 mm, može se koristiti u predmjeraču prema VDN smjernicama.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Kombinirani odvodnik tipa 1 + 2 + 3 na temelju iskrišta ispunjenog plinom
- Vodljivost po polu: Iimp = 12,5 kA (10/350 μs)
- Uređaj za sigurno odvajanje
- Nema rada ili struje curenja
- Ispunjava VDN smjernice za upotrebu u području prije mjerača
- Može se koristiti za klase zaštite od munje III + IV → ZPAC1-13VG
- VDE-AR-N 4100 u skladu s "Upotreba prenaponskih uređaja (SPD) tip 1 u glavnim sustavima napajanja"
