Chauvin Arnoux C.A 6472 mjerač uzemljenja
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (5.775,00 € / komad)
5.775,00 €
sa PDV-om
Istaknuti proizvodi i detalji

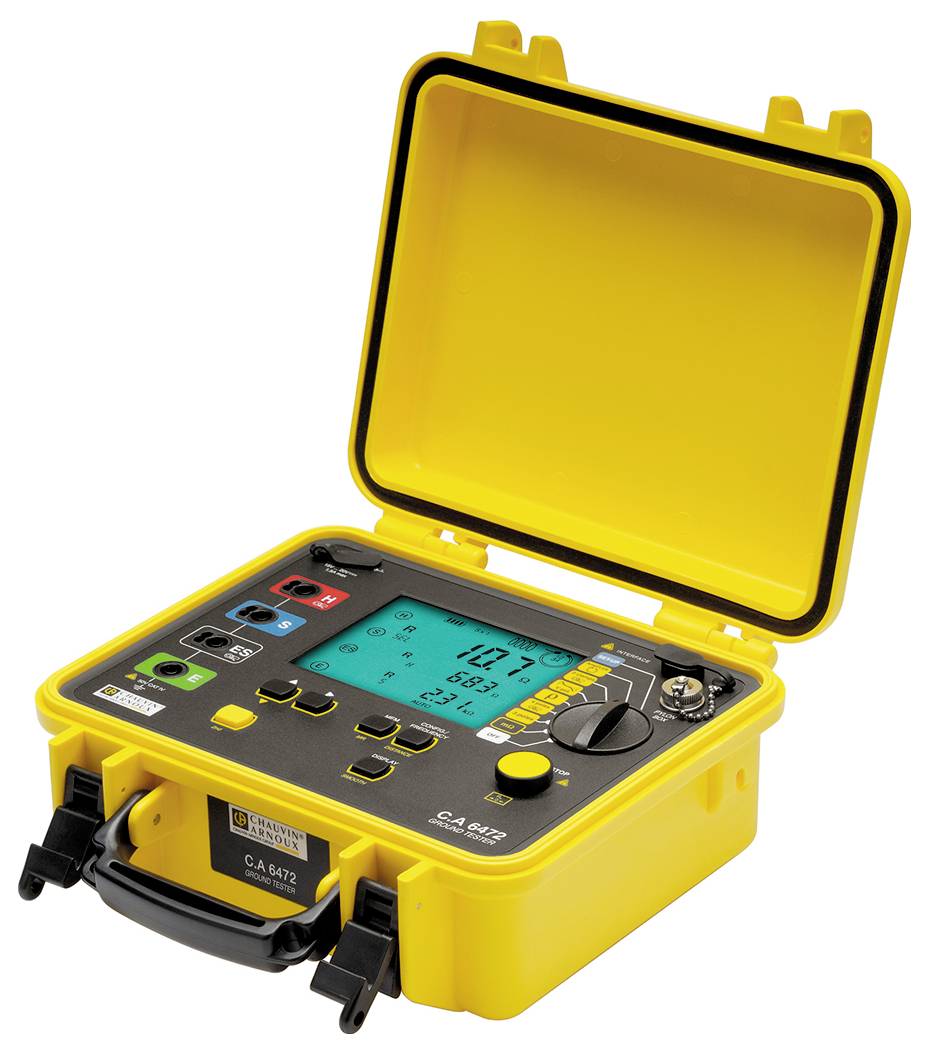

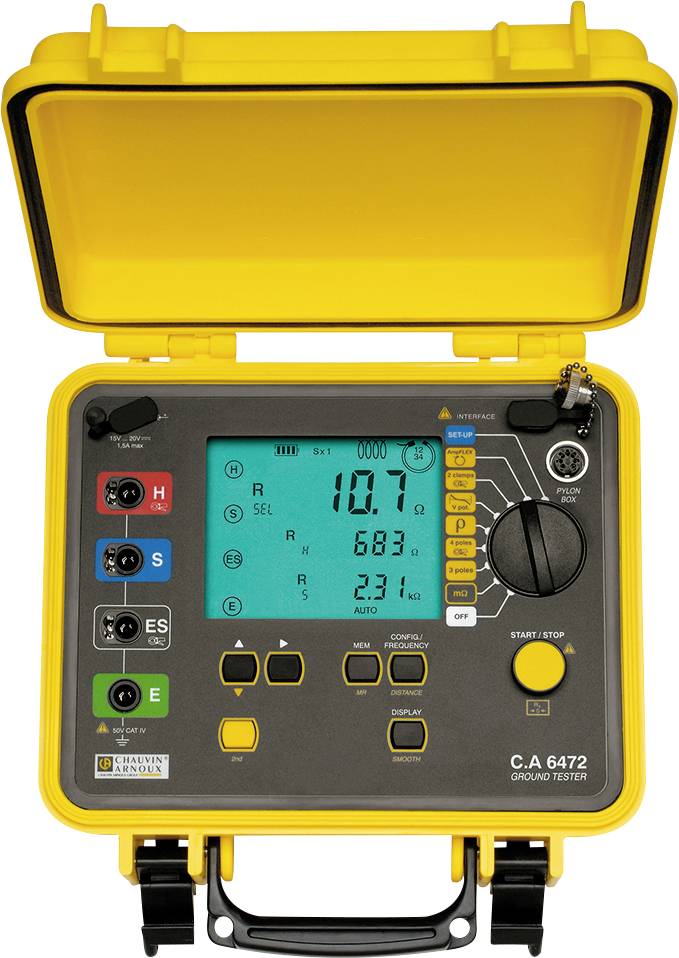

Chauvin Arnoux C.A 6472 mjerač uzemljenja
- Pogodno za sve vrste mjerenja otpora zemlje
- Neobvezna mjerenja na visokonaponskim pilonima s Pylon Box CA 6474
- Mjerenje specifičnog otpora uzemljenja (Wenner ili Schlumberger metoda)
- Mjerenje zemaljske spojnice, mjerenja zemaljskog potencijala, mjerenje otpora / ispitivanje kontinuiteta
- Analiza frekvencijske ovisnosti uzemljenja u rasponu od 41 Hz do 5 kHz
- Širok raspon mjerenja s optimalnom razlučivošću
- Automatski izračun faktora spajanja i specifičnog otpora uzemljenja
- Selektivno mjerenje zemlje i mjerenje zemaljskih petlji s isporučenim stezaljkama
Tehnički podaci
- Sučelje: USB optički
- Rasponi mjerenja i razlučivost različiti su ovisno o metodi mjerenja
- Memorija podataka: 512 mjerenja
- Vrsta proizvoda
mjerač uzemljenja
tvornički standard (vlastiti)
- Mjerno područje otpora
0,01 Ω do 99,9 kΩ
IP53
- dim.
(D x Š x V) 25 x 12.8 x 27.2 cm
- Težina
3.2 kg
- Prikaz
digitalni
LCD
- Sadržaj
1 St.
- Kategorija mjerenja
CAT IV
- Mjerna metoda
šiljak za tlo
kliješta
- Širina
12.8 cm
- Visina
27.2 cm
- Dužina
25 cm
- Tip
C.A 6472
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2372237 Chauvin Arnoux C.A 6472 mjerač uzemljenja
Upute za rad i sigurnost
Upute za rad i sigurnost 2372237 Chauvin Arnoux C.A 6472 mjerač uzemljenja
Opis
Uz ispitivač uzemljenja i otpornosti tla CA 6472 moguće su cjelovite i brze procjene svih vrsta uzemljenja, jer uređaj kombinira sve funkcije za mjerenje uzemljenja. U suradnji s Pylon Boxom CA 6474, čak su moguća i mjerenja uzemljenja na visokonaponskim pilonima, tijekom rada, jednostavno, sveobuhvatno i potpuno sigurno.
Za praktičnu upotrebu moguća su dva načina rada:
Automatski način rada: Optimalno mjerenje zajamčeno je u samo nekoliko jednostavnih koraka: Odaberite funkciju mjerenja na velikom okretnom prekidaču, jednostavno pritisnite tipku START / STOP, pročitajte rezultat. Prema zadanim postavkama uređaj odabire frekvenciju testnog signala od 128 Hz ili drugu prikladnu frekvenciju ako su prisutni ometajući signali.
U ekspertskom načinu rada korisnik može sam odrediti sve parametre mjerenja: frekvenciju i napon ispitnog signala, frekvencijski zamah (način pomicanja) itd., A dodatni rezultati mjerenja poput razine i frekvencije signala smetnji itd. Mogu se prikazati za detaljnije analize.
Mjerač uzemljenja i otpora uzemljenja CA 6472 također omogućuje sljedeća mjerenja:

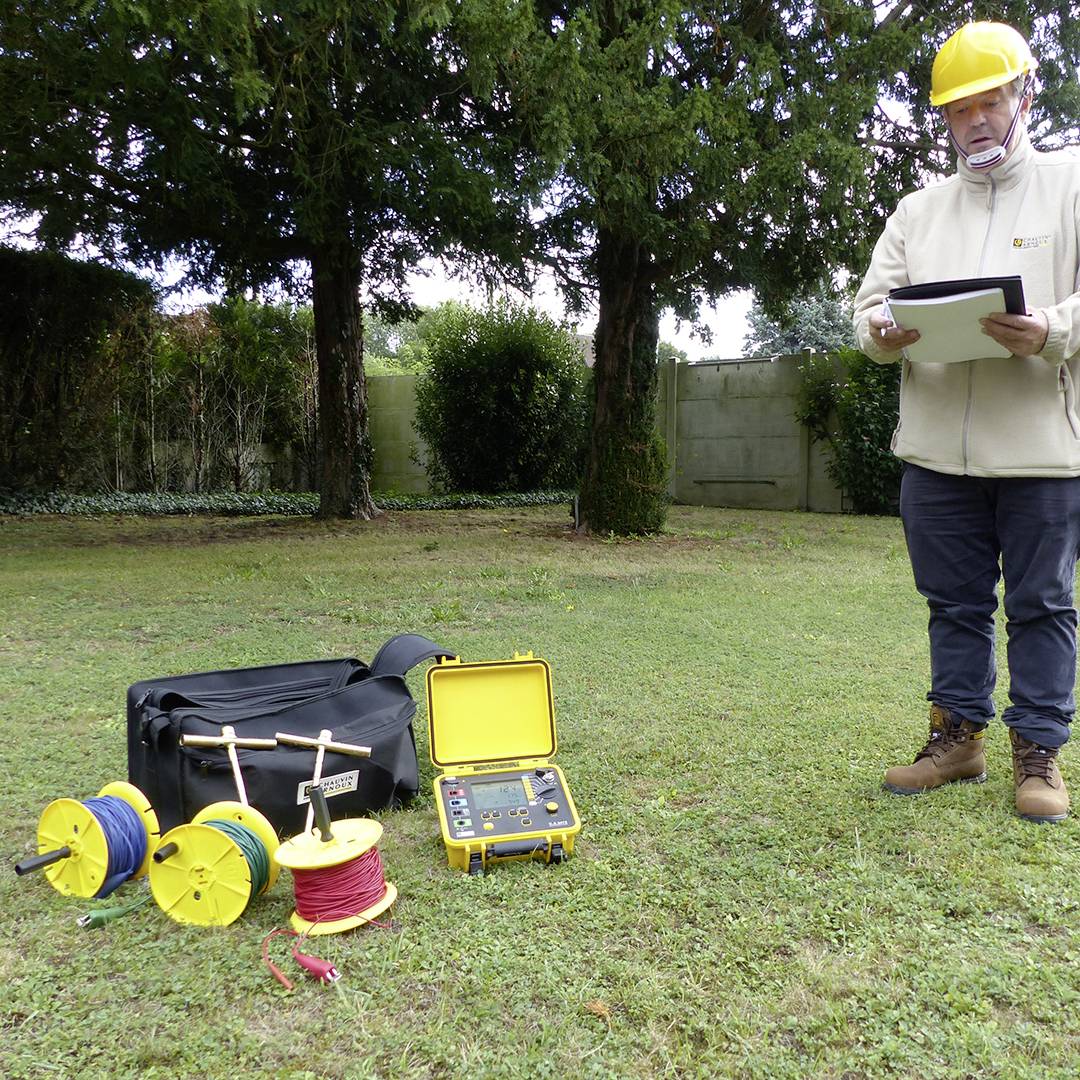

Tropolna mjerenja uzemljenja s pomoćnom zemaljskom elektrodom i sondom, s tim da CA 6472 također može mjeriti otpore sonde Rs i pomoćne zemaljske elektrode Rh, kao i sve interferencijske napone koji mogu biti prisutni, tako da rezultati mjerenja može se precizno procijeniti.
Četveropolna i selektivna mjerenja uzemljenja sa stezaljkom: Ako postoji nekoliko paralelnih krugova uzemljenja, svaki krug može se mjeriti pojedinačno uz pomoć strujnog transformatora stezaljki. Posebno prikladno za vrlo male otpore uzemljenja.
Mjerenje petlji uzemljenja s 2 stezaljke: Izmjerite svaku uzemljenu petlju pojedinačno bez prekida.
Mjerenje zemaljske spojnice: CA 6472 automatski izračunava otpor spojnice uz pomoć tri mjerenja zemlje.
Mjerenje specifičnog otpora uzemljenja: Izračunajte automatski metodom Wenner ili Schlumberger.
Mjerenja zemaljskog potencijala: Odredite promjene zemaljskog potencijala s povećanjem udaljenosti od povezane točke uzemljenja.
Ovaj tekst je strojno preveden.
Za praktičnu upotrebu moguća su dva načina rada:
Automatski način rada: Optimalno mjerenje zajamčeno je u samo nekoliko jednostavnih koraka: Odaberite funkciju mjerenja na velikom okretnom prekidaču, jednostavno pritisnite tipku START / STOP, pročitajte rezultat. Prema zadanim postavkama uređaj odabire frekvenciju testnog signala od 128 Hz ili drugu prikladnu frekvenciju ako su prisutni ometajući signali.
U ekspertskom načinu rada korisnik može sam odrediti sve parametre mjerenja: frekvenciju i napon ispitnog signala, frekvencijski zamah (način pomicanja) itd., A dodatni rezultati mjerenja poput razine i frekvencije signala smetnji itd. Mogu se prikazati za detaljnije analize.
Mjerač uzemljenja i otpora uzemljenja CA 6472 također omogućuje sljedeća mjerenja:
Tropolna mjerenja uzemljenja s pomoćnom zemaljskom elektrodom i sondom, s tim da CA 6472 također može mjeriti otpore sonde Rs i pomoćne zemaljske elektrode Rh, kao i sve interferencijske napone koji mogu biti prisutni, tako da rezultati mjerenja može se precizno procijeniti.
Četveropolna i selektivna mjerenja uzemljenja sa stezaljkom: Ako postoji nekoliko paralelnih krugova uzemljenja, svaki krug može se mjeriti pojedinačno uz pomoć strujnog transformatora stezaljki. Posebno prikladno za vrlo male otpore uzemljenja.
Mjerenje petlji uzemljenja s 2 stezaljke: Izmjerite svaku uzemljenu petlju pojedinačno bez prekida.
Mjerenje zemaljske spojnice: CA 6472 automatski izračunava otpor spojnice uz pomoć tri mjerenja zemlje.
Mjerenje specifičnog otpora uzemljenja: Izračunajte automatski metodom Wenner ili Schlumberger.
Mjerenja zemaljskog potencijala: Odredite promjene zemaljskog potencijala s povećanjem udaljenosti od povezane točke uzemljenja.
Ovaj tekst je strojno preveden.
Isporuka uključuje
- 1 mrežni punjač i punjač baterija s 2-pinskim mrežnim kabelom || 1 priručnik za uporabu na CD-ROM-u (5 jezika) || 1 kratka uputa i 5 naljepnica uređaja (1 po jeziku) || 1 softver za izvoz podataka || 1 USB veza kabel || 2 strujne stezaljke C182
