Chauvin Arnoux C.A 6117 + Software Dataview set testera za instalacije VDE standard 0100, 0105, 0413

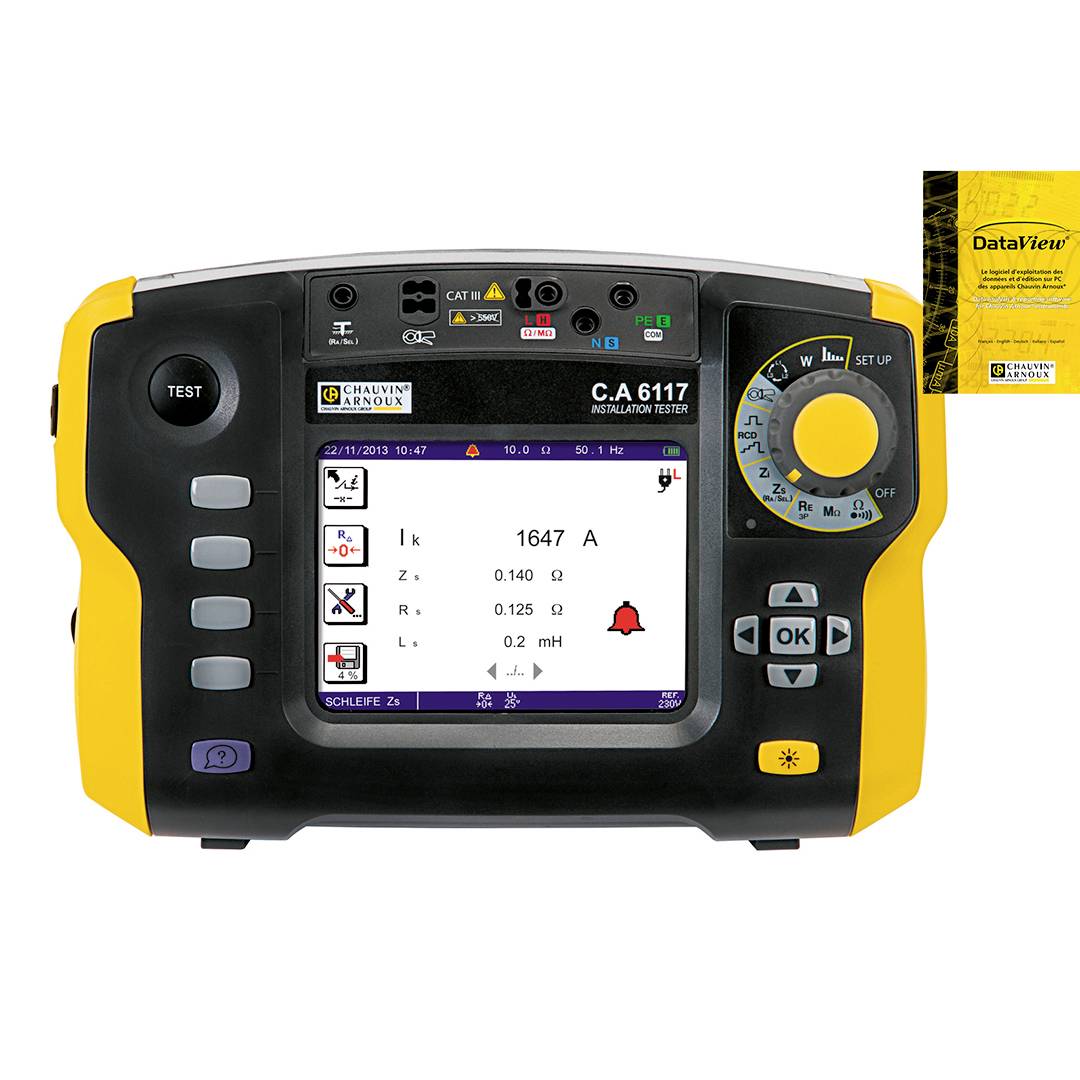

Digitalni mjerni uređaj C.A 6117 s zaslonom prikazuje električne podatke: struja 1647 A, otpor 0,140 Ω. Tipke i simboli za upravljanje.
Digitalni električni mjerni uređaj s zaslonom, prikazuje mjerenje od 1647 ampera i otpornu vrijednost od 0,140 oma; više gumba za upravljanje.
Žuti i crni mjerni uređaj za instalacije s zaslonom prikazuje važne mjerne vrijednosti i simbole za električne sigurnosne testove.
Prijenosni uređaj za testiranje sa zaslonom, više kablova i pribora za električno ispitivanje uređaja, pored torbe za nošenje.
Osoba u zaštitnoj opremi provjerava električne priključke u razvodnoj ormari pomoću mjernog uređaja.
Tehničar u zaštitnoj opremi provjerava kablove na stropu pomoću mjernog uređaja u industrijskom okruženju.
Prijenosni električni mjerni uređaj s žutim zavojnicama i kabelima različitih boja leži na livadi pokraj crne torbe.
Višenamjenski mjerni uređaj s zaslonom prikazuje električne mjerne vrijednosti i simbole. Prikaz lokacije bolnice i zgrade.
1/8
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Nije dostupno
Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Chauvin Arnoux C.A 6117 + Software Dataview set testera za instalacije

  • Sveobuhvatni višenamjenski uređaj s proširenim funkcijama mjerenja i procjene za zahtjevna ispitivanja električnih instalacija prema DIN VDE 0100-600, DIN VDE 0105-100...
  • Ispitivanje RCD-ova tipa AC, A, B, B+, F, EV u rampnom ili pulsnom načinu rada, sa i bez okidanja
  • Snažna litij-ionska baterija za povećanu autonomiju s do 30 sati rada
  • Uz dodatna mjerenja kao što je selektivno mjerenje uzemljenja sa stezaljkama, napon, struja sa stezaljkama, snaga, valni oblici i harmonici, pad napona
  • Strukturirano skladište na 3 razine prema lokaciji / prostoriji / objektu
  • Integrirana tablica osigurača za mjerenje petlje
  • S učinkovitom kontekstualnom pomoći za svako mjerenje uključujući dijagrame spajanja i upozorenja za još veću sigurnost

Tehnički podaci

Vrsta proizvoda

set testera za instalacije

tvornički standard (vlastiti)

Kategorija mjerenja

CAT III 600 V

CAT VI 300 V

Sučelja

USB

dim.

(D x Š x V) 128 x 280 x 190 mm

Težina

2.2 kg

IP53

Mjerno područje (VDE)

otpor uzemljenja

otpornost zaštitnog vodiča

otpornost izolacije

klizna impedancija

snaga

napon

struja

RCD ispitivanje (AC, A, F, B, B+, EV)

DIN standard

DIN IEC 60364

DIN EN 61557

Vrsta prikaza

digitalni (LCD)

Širina

280 mm

Visina

190 mm

Dužina

128 mm

Postupak ispitivanja

automatsko

Napajanje

akumulatorsko napajanje

Memorija (mjesta)

1000

Memorija

da

Tip

C.A 6117 + Software Dataview

VDE standard

0100

0105

0413

Određene značajke

RCD/FI test

snaga, vibracije

uklj. softver

UKCA

nije bitno

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1270998 Chauvin Arnoux C.A 6117 + Software Dataview set testera za instalacije VDE standard 0100, 0105, 0413

Upute za rad i sigurnost

Upute za rad i sigurnost 1270998 Chauvin Arnoux C.A 6117 + Software Dataview set testera za instalacije VDE standard 0100, 0105, 0413

Opis

CA 6117 je sveobuhvatan višenamjenski uređaj za provjeru električnih sustava u skladu s nacionalnim i međunarodnim standardima (IEC 60364-6, NF C 15-100, VDE 100, FD C 16-600 itd.) Kombinira napredni dizajn, ergonomiju, jednostavan rad, Učinkovitost, brzina i preciznost u jednom uređaju.
Uređaj, pogodan za sve vrste sustava neutralnih vodiča (TT, TN, IT), idealan je za širok raspon primjena: industriju, uslužni sektor, stambeni sektor.

ergonomija:
Robustan i kompaktan CA 6117 odlikuje se zrelim dizajnom s brzim i praktičnim puštanjem u rad. Svi se rezultati jasno prikazuju na velikom LCD zaslonu u boji s pozadinskim osvjetljenjem.
Rotacijski prekidač na prednjoj strani uređaja omogućuje izravan pristup svim funkcijama. Brojni zvučni signali i displeji omogućuju brzu, standardnu interpretaciju rezultata. Pomoć konteksta za svaku funkciju vodi korisnika sustavno, korak po korak ili samo kad je to potrebno kroz postupke. U memoriju uređaja može se spremiti do 1000 mjerenja. CA 6117 opremljen je USB vezom putem koje se podaci mogu izlaziti.

mjerenja:
Dobre performanse modela CA 6117 nude izvrsnu stabilnost mjerenja - čak i u poremećenim industrijskim uvjetima. Uređaj ima sva mjerenja potrebna za upravljanje električnim sustavom: kontinuitet, otpor, izolacija, uzemljenje i selektivno mjerenje uzemljenja, impedancija petlje, strujna smetnja tipa A i AC. Dodatno, CA 6117 omogućuje mjerenje napona, frekvencije, struje pomoću klješta, aktivne snage, harmonike i smjera rotirajućeg polja.
Još bolje: modul s osiguračima je integriran u uređaj, koji omogućuje mjerenja na uređajima sa zaostalom strujom tipa B (RCD). Pad napona se također može mjeriti s tim.

CA 6117 razvijen je i proizveden u Francuskoj primjenom postupaka ekološkog dizajna.

Analiza rezultata:
Mjerenja sa CA 6117 mogu se obraditi univerzalnim softverom za procjenu podataka DataView®. DataView® automatski prepoznaje uređaj kada je spojen na PC i pokreće odgovarajući izbornik. Podaci pohranjeni na uređaju i konfiguracijske funkcije mogu se izravno pozvati preko strukture stabla.
Dostupno je nekoliko unaprijed definiranih modela izvještavanja koji udovoljavaju standardnim zahtjevima.
Uz to korisnik može kreirati vlastite modele ako je potrebno.
IKT softverski program instaliran kao standard omogućuje pojednostavljenu i brzu analizu spremljenih mjerenja i opremljen je sljedećim funkcijama: dohvaćanje podataka, podešavanje parametara uređaja, personalizirano postavljanje mjernih serija s prijenosom izvještaja na uređaj i obrada izvještaja.

Pribor:
Uređaj se isporučuje s opsežnim dodacima u velikoj vrećici za uređaj i svim dodacima.

Ovaj tekst je strojno preveden.

Isporuka uključuje

  • Ispitivač instalacija C.A 6117+Dataview Chauvin Arnoux
