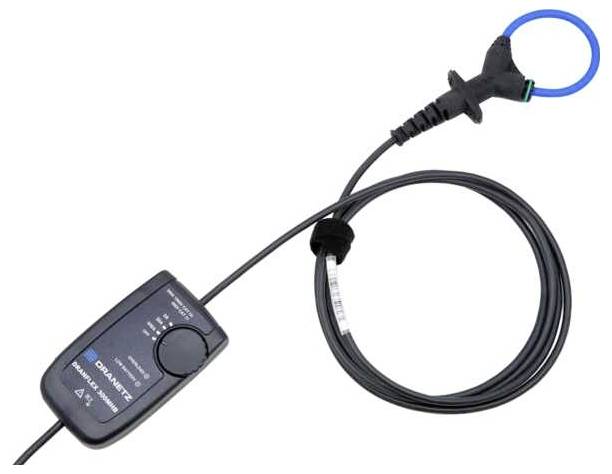

Camille Bauer DRANFLEX6003XLB48 senzor struje

Fleksibilni trofazni senzor struje 60/600/6000 AAC, duljina petlje 61... 122 cm. DRANFLEX su senzori izmjenične struje temeljeni na Rogowskijevom principu. Mogu se koristiti za mjerenje izmjenične struje do 3000 A ili 6000 A spajanjem na odgovarajući mjerni uređaj (snimatelj podataka, analizator mreže itd.). . Fleksibilni trofazni senzori struje dizajnirani su za korištenje s HDPQ-om ili bilo kojim mjernim instrumentom s mjernim ulazom od 1,5 V AC i Hypertronics konektorom. Mogu mjeriti sve 3 faze istovremeno i mogu se postaviti oko jednog ili više vodiča bilo koje izvedbe (izolirani kabeli, sabirnice, cijevi). Za autonomni rad mjernog pojačala, ono se napaja internim baterijama. Širok raspon primjene, 3 mjerna raspona 60 / 600 / 6000 A i visoka propusnost 10 Hz ... 20 kHz za harmonijsku analizu. Točno mjerenje čak i pri niskim strujama, zahvaljujući velikom dinamičkom rasponu i visokoj osjetljivosti senzora. Mali utjecaj položaja vodiča i minimalne smetnje od vanjskih polja. Jednostavna primjena u skučenim prostorima zbog malog presjeka senzora od 9,9 mm i tanke završne kapice od 13,6 mm - duljina petlje 610 mm. Sigurno rukovanje čak i sa zaštitnim rukavicama; otvaranje senzora i podešavanje mjernog raspona može se obaviti jednom rukom. Iznimno dug vijek trajanja baterije do 2000 sati. Priključni kabel uključen. Senzor struje s klasom zaštite IP65, mjerno pojačalo s IP40. Visoka sigurnost za korisnika, kategorija mjerenja 1000V CAT III, 600V CAT IV i neograničena nosivost preopterećenja. Fleksibilna mjerna glava omogućuje mjerenje struje čak i na teško dostupnim mjestima. U tu svrhu, senzori se mogu postaviti oko jednog ili više vodiča bilo koje izvedbe (izolirani kabeli, sabirnice, cijevi). Za autonomni rad mjernog pojačala, ono se napaja internim baterijama. Širok raspon primjena, 3 mjerna raspona 60 A/600 A/6000 A AC i visoka propusnost 10 Hz ... 10 kHz za harmonijsku analizu. Istovremeno mjerenje u sve 3 faze. Točno mjerenje čak i pri niskim strujama, zahvaljujući velikom dinamičkom rasponu i visokoj osjetljivosti senzora. Mali utjecaj položaja vodiča i minimalne smetnje od vanjskih polja. Jednostavna primjena u skučenim prostorima zbog malog presjeka senzora od 9,9 mm i tankog završnog poklopca od 13,6 mm. Sigurno rukovanje čak i sa zaštitnim rukavicama; otvaranje senzora i podešavanje mjernog raspona može se obaviti jednom rukom. Iznimno dug vijek trajanja baterije do 1000 sati. Vanjsko napajanje za dugotrajna mjerenja putem opcionalne utične jedinice za napajanje. Senzor struje s IP65 zaštitom, mjerno pojačalo s IP40. Visoka sigurnost za korisnika, mjerna kategorija 1000 V@CATIII, 600 V@CATIV i neograničena nosivost preopterećenja. Značajka Specifikacija Mjerni rasponi 60 A 600 A 6000 A Izlazni signal (AC) 50 mV/A 5 mV/A 0,5 mV/A Preostala struja / šum 8 mV rms 2 mV rms 2 mV rms Mjerna nesigurnost (45 ... 65 Hz) ±1% ±0,1 A ±1% ±0,1 A ±1% ±1 A Kapacitet preopterećenja neograničen Linearnost ±0,2% izmjerene vrijednosti Propusnost 10 Hz do 10 kHz (-1 dB) Pogreška faznog kuta< ±1° (45 ... 65 Hz) Min. impedancija opterećenja 100 kΩ za navedenu točnost. Maks. duljina petlje modela. Broj artikla DRANFLEX 6003 XBL 61 cm, broj artikla 193657; 91 cm, broj artikla 193665; 122 cm, broj artikla 193673. Fleksibilni senzori struje - DRANFLEX 6003 XBL Upute za uporabu

Ovaj tekst je strojno preveden.
