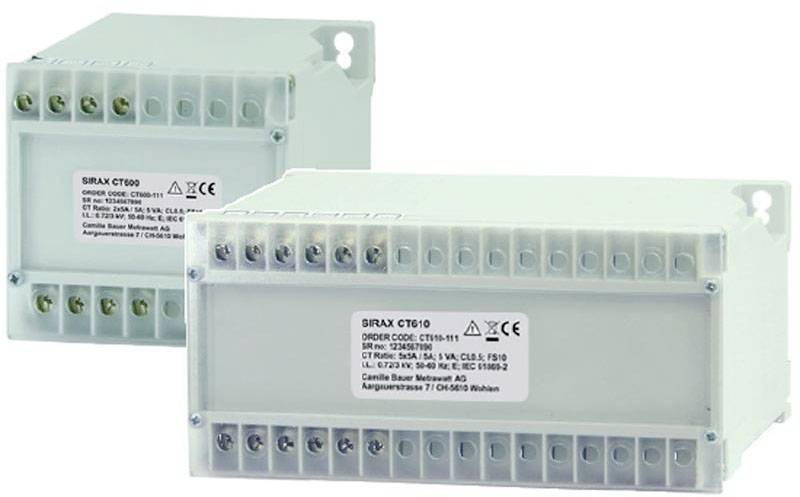

Camille Bauer CT 600 184557 modul strujnog transformatora Primarna struja 5 A Sekundarna struja 5 A Ø provoda vodiča:2.5
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (51,99 € / komad)
51,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
Camille Bauer CT 600 modul strujnog transformatora Primarna struja 5 A Sekundarna struja 5 A Ø provoda vodiča:2.5 mm montaža na profilnu šinu 1 St.
- Ulazna struja 5 A
- Izlazna struja 5 A
- Ø provoda vodiča 2.5 mm
Tehnički podaci
- Ulazna struja 2x 5 A
- Izlazna struja 5 A / 25 VA
- Klasa točnosti 1.0
- Dielektrična čvrstoća 3 kV; 50 Hz; 1 minuta
- Maksimalni radni napon 0,72 kV
- Faktor ograničenja prekomjerne struje FS5
- Priključci M4 vijci s samopodiznim zateznim remenom.
- Maksimalni presjek vodiča solid čvrsto 2,5 mm; Flexible 1,5 mm fleksibilno
- Vrsta proizvoda
modul strujnog transformatora
- Način pričvršćenja
montaža na profilnu šinu
- Primarna struja
5 A
- Sekundarna struja
5 A
25 VA
- Ø provoda vodiča
2.5 mm
- Razina točnosti
1.0
- Tip
CT 600
- dim.
(D x Š x V) 70 x 75 x 112.5 mm
- Težina
400 g
- Točke
2 St.
- Izlazna struja
5 A
- Ulazna struja
5 A
- Širina
75 mm
- Visina
112.5 mm
- Dužina
70 mm
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2315077 Camille Bauer CT 600 184557 modul strujnog transformatora Primarna struja 5 A Sekundarna struja 5 A Ø provoda vodiča:2.5
Upute za rad i sigurnost
Upute za rad i sigurnost 2315077 Camille Bauer CT 600 184557 modul strujnog transformatora Primarna struja 5 A Sekundarna struja 5 A Ø provoda vodiča:2.5
Opis
Opis
Zbirni transformatori struje koriste se za dodavanje sekundarnih struja iz nekoliko glavnih transformatora. Oni su dizajnirani da
kombiniraju nekoliko sinkronih izmjeničnih struja s laganim faznim odnosom sa svakim kutom fazne razlike. Stoga je ukupnu potrošnju moguće zabilježiti samo jednim mjernim instrumentom.
Ovaj tekst je strojno preveden.
Zbirni transformatori struje koriste se za dodavanje sekundarnih struja iz nekoliko glavnih transformatora. Oni su dizajnirani da
kombiniraju nekoliko sinkronih izmjeničnih struja s laganim faznim odnosom sa svakim kutom fazne razlike. Stoga je ukupnu potrošnju moguće zabilježiti samo jednim mjernim instrumentom.
Ovaj tekst je strojno preveden.
Izvedba
- Svojstva Zbroj sekundarnih struja nekoliko glavnih transformatora To omogućuje pristup mjerenju za mjerni instrument.Standardizirani mjerni signal dostupan je na izlazu
Isporuka uključuje
- 1x transformator sabirne struje SIRAX CT600
- 1x upute za rad i montažu
