Calliope mini je mikrokontroler koji se koristi kao nastavno pomagalo u školskom obrazovanju djece od trećeg razreda nadalje, obično pod nadzorom odrasle osobe.
Calliope mini pokazuje da svatko može programirati - i pritom se zabavljati. Početak je jednostavan, tako da djeca, učitelji i roditelji mogu započeti bez ikakvog predznanja. Od prvog samoprogramiranog treptanja do samovozećih robota i bežično komunicirajućih Calliope mini rojeva: samo nekoliko klikova možete dizajnirati vlastite programe za mikroprocesor na povezanom računalu, oživljavajući Calliope mini.

Uz 25 crvenih i jednu RGB LED diodu te dvije programabilne tipke, ploča sadrži kombinirani senzor položaja sa senzorom pokreta i kompasom kao i radio modul pomoću kojeg Calliope mini može komunicirati s drugim Calliope mini uređajima. Ploču je moguće programirati na prijenosnom ili računalu pomoću besplatnih editora, kao što je Open Roberta Lab od Fraunhoferovog društva. Samostalno kreirani programi također se mogu bežično prenositi putem aplikacije. Ploča dolazi s pet unaprijed instaliranih programa za pokretanje - i još 25 na flash memoriji - čiji je rad objašnjen u maloj priloženoj knjižici i na calliope.cc/start. Također su uključeni držači baterija s visokokvalitetnim baterijama i USB kabel za spajanje na računalo.

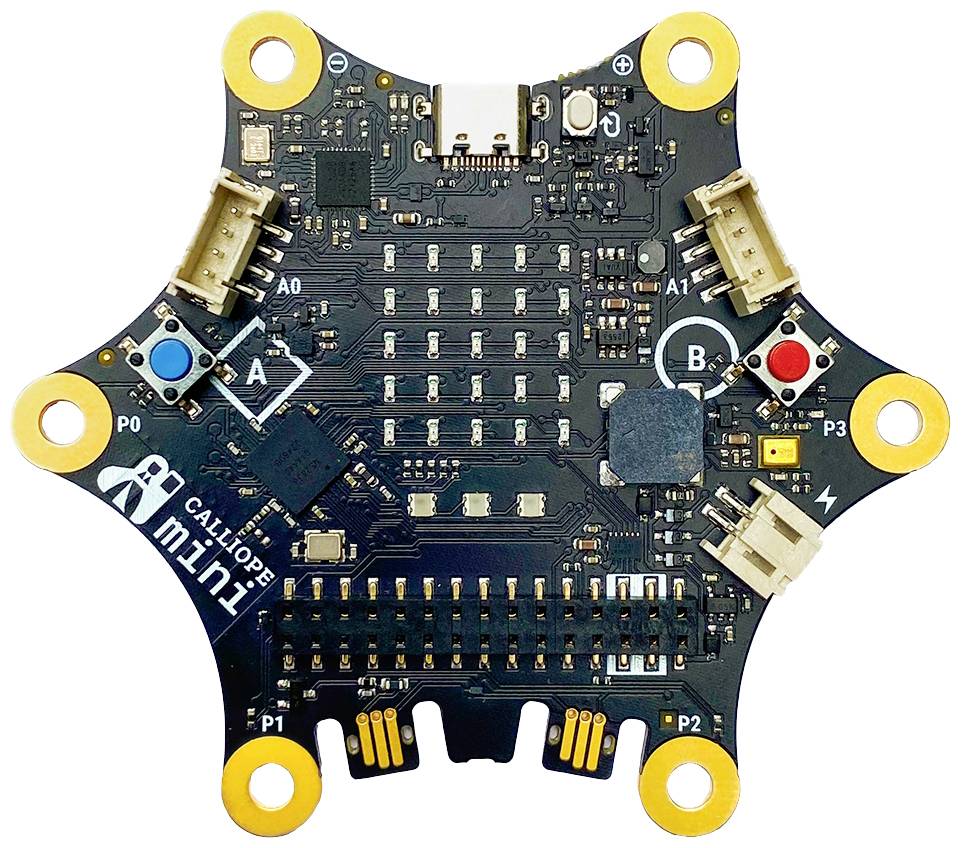

Calliope mini V3
Osim poboljšane arhitekture procesora, Calliope mini V3 ima dodatne i poboljšane mogućnosti povezivanja. Tu je USB-C® konektor, a pin header se također može koristiti izravno s kablovima za premosnicu ili pločama za proširenje. Jacdac ima dodatni integrirani konektor zaštićen od obrnutog polariteta. To znači da se aktuatori i senzori mogu spojiti serijski i mogu izravno komunicirati s priključenim računalom, na primjer putem WebUSB-a.

5x5 LED matrica
Crvena svjetla su takozvane LED diode (svjetleće diode). Oni tvore 5x5 LED matricu i mogu se pojedinačno kontrolirati.

RGB LED
RGB LED dioda smještena ispod LED matrice omogućuje prikaz bezbrojnih boja pomiješanih od crvene, zelene i plave. Calliope mini V3 ima tri RGB LED diode.

Zvučnik
Pomoću ugrađenog zvučnika možete reproducirati zvučne efekte i glazbu ili jednostavno napraviti zvučni signal – što god vaš projekt zahtijeva.

Tipke/gumbi
Unose možete unositi pomoću tipki A i B lijevo i desno od LED matrice. Kada pritisnete gumb, strujni krug se zatvara. Ploča može prepoznati je li pritisnuta samo jedna ili obje tipke.

Dodirne igle

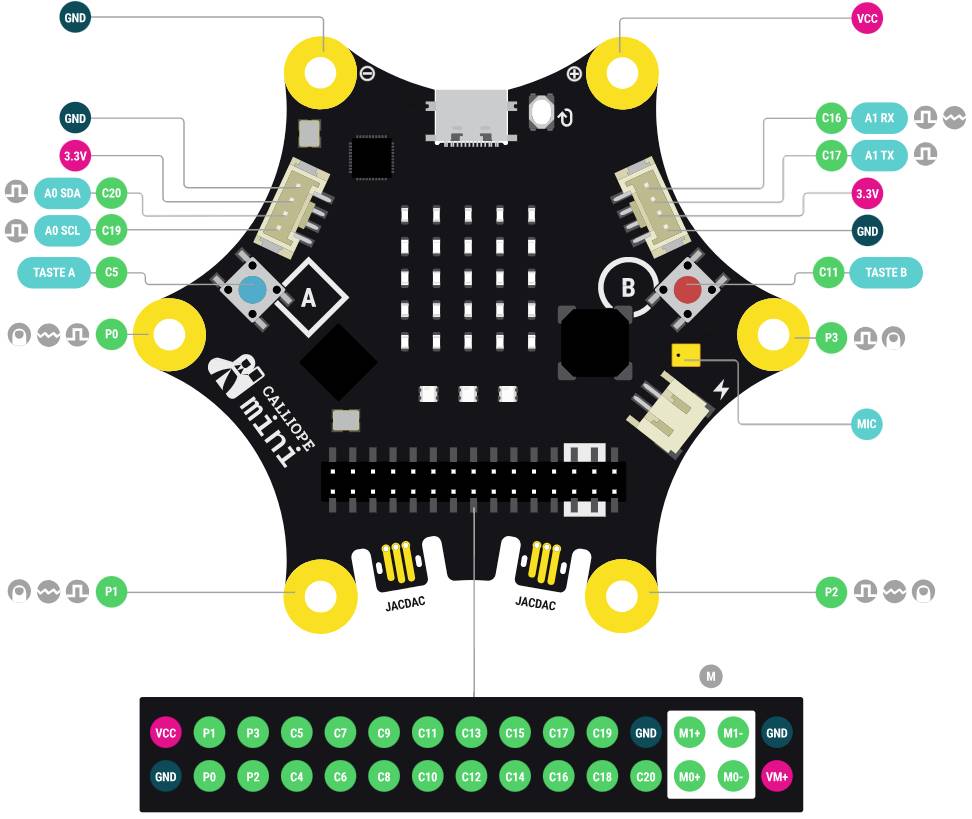

Na pinove označene s P0, P1 i P2 na Calliope mini možete spojiti senzore poput temperaturnih senzora ili mjerača vlage. Također su osjetljivi na dodir, kao što znate, na primjer, s ekrana osjetljivih na dodir.
Kutove označene s "+" i "-" možete koristiti za spajanje baterije pomoću terminala ili za izlaz struje kako bi LED dioda neprestano svijetlila.

logo

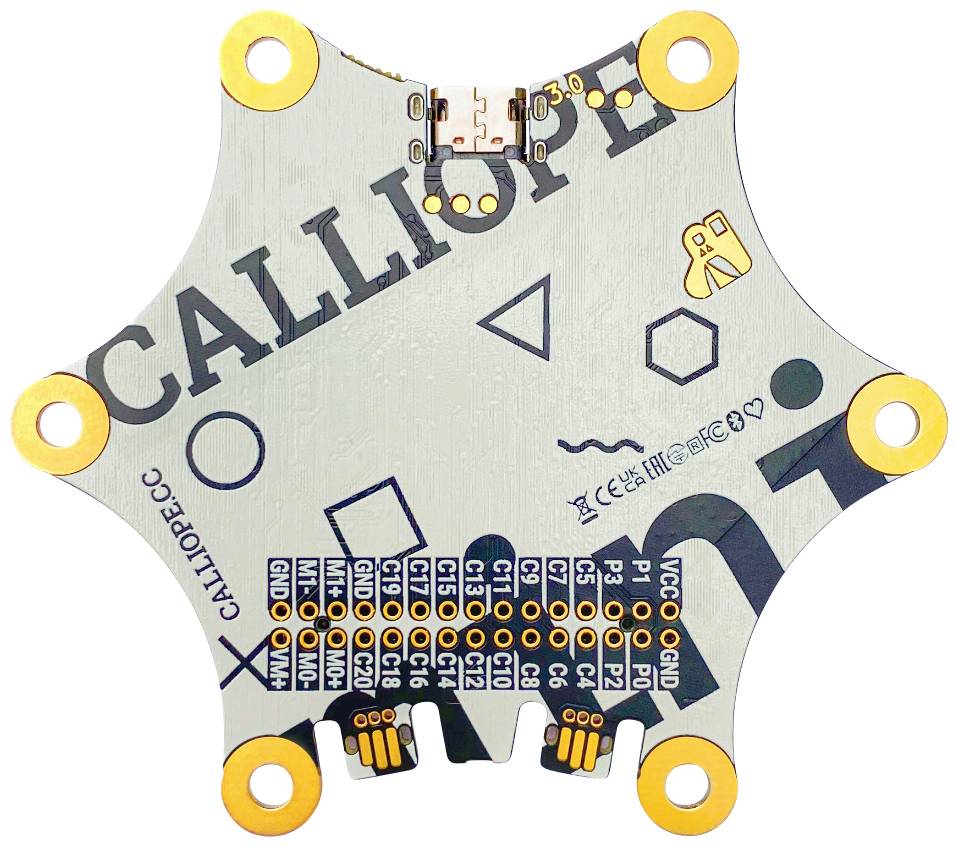

Calliope mini V3 ima dodatnu dodirnu iglu u obliku Calliope logotipa na stražnjoj strani.

Senzor položaja
Kombinirana komponenta pored gumba A sadrži kompas, senzor pokreta i senzor ubrzanja. To omogućuje Calliope mini mjerenje, na primjer, u kojem smjeru i kojom brzinom se kreće.

Kompas
Kombinirana komponenta pod tipkom A sadrži kompas, senzor pokreta i senzor ubrzanja. Uz njihovu pomoć, Calliope mini može detektirati u kojem smjeru i kojom brzinom se kreće.

Senzor svjetla
Senzor svjetla mjeri ambijentalnu svjetlinu pomoću nekih crvenih LED dioda.

Senzor temperature
Temperaturni senzor može mjeriti temperaturu okoline, ali budući da je spojen na procesor, temperatura nije u potpunosti točna.

Mikrofon
Mikrofon može djelovati kao senzor za mjerenje glasnoće okoline. Mikrofon Calliope mini V3 sada može snimati i govor i zvukove.

Bežični
Bežično možete slati signale s jednog Calliope mini uređaja na drugi i tako prenositi poruke.

Bluetooth®
Ne želite se baviti kablovima ili želite raditi sa svojim Calliope mini daleko od računala? Nema problema: Ploču možete povezati sa pametnim telefonom ili tabletom putem Bluetootha i prenositi podatke. Ali funkcionira i obrnuto - Calliope mini može pokrenuti određene funkcije na vašem pametnom telefonu, baš onako kako ste ga programirali.

Grove
Moduli za proširenje mogu se spojiti na dva Grove konektora za mjerenje svjetlosti, udaljenosti ili boje, na primjer, pomoću Calliope mini. Samo ga uključite i počnite!

Upravljački program motora / kontaktna traka
Calliope mini V3 ima montiranu pin traku na koju se motori i produžeci mogu lako spojiti. To znači da se Calliope mini može brzo transformirati u robota ili autonomni automobil.

JacDac
JacDac konektori na Calliope mini V3 omogućuju vam spajanje širokog spektra modula, a odlično je to što ih možete čak i spojiti serijski! Spojite zujalicu, s LED prstenovima i kontrolerom.

USB priključak
USB priključak na vrhu vašeg Calliope mini uređaja najlakši je način za prijenos vlastitih programa. Spojite Calliope mini V3 na računalo pomoću USB-C® kabela i spremni ste!

Priključak baterije
Trebaju vam 2 AAA baterije. Spojite kabel držača baterije na utičnicu za bateriju. Sada ste mobilni!

Procesor
Procesor u donjem lijevom kutu povezuje sve funkcije vašeg Calliope minija. Pruža dovoljno računalne snage za sve ideje i projekte koje možete zamisliti – i još mnogo više!

LED statusa
Uz žutu statusnu LED lampicu koja treperi tijekom prijenosa podataka, Calliope mini V3 ima crvenu LED lampicu pored sebe koja pokazuje je li Calliope mini priključen na napajanje. Druga crvena LED lampica pored mikrofona označava kada je mikrofon Calliope mini u upotrebi.

Gumb za resetiranje
Tipka RESET ponovno pokreće trenutni program na Calliope mini. Pritiskom tipke RESET na Calliope mini V3 tri puta, Calliope mini prelazi u Bluetooth način rada - ID uzorak se pojavljuje na LED matrici.

Bljesak
Calliope mini V2 također ima integriranu flash memoriju s 25 unaprijed instaliranih programa.
Flash memorija vam omogućuje spremanje 25 pojedinačnih programa na Calliope mini i njihovo korištenje u bilo kojem trenutku. Ovdje možete saznati kako sve funkcionira.

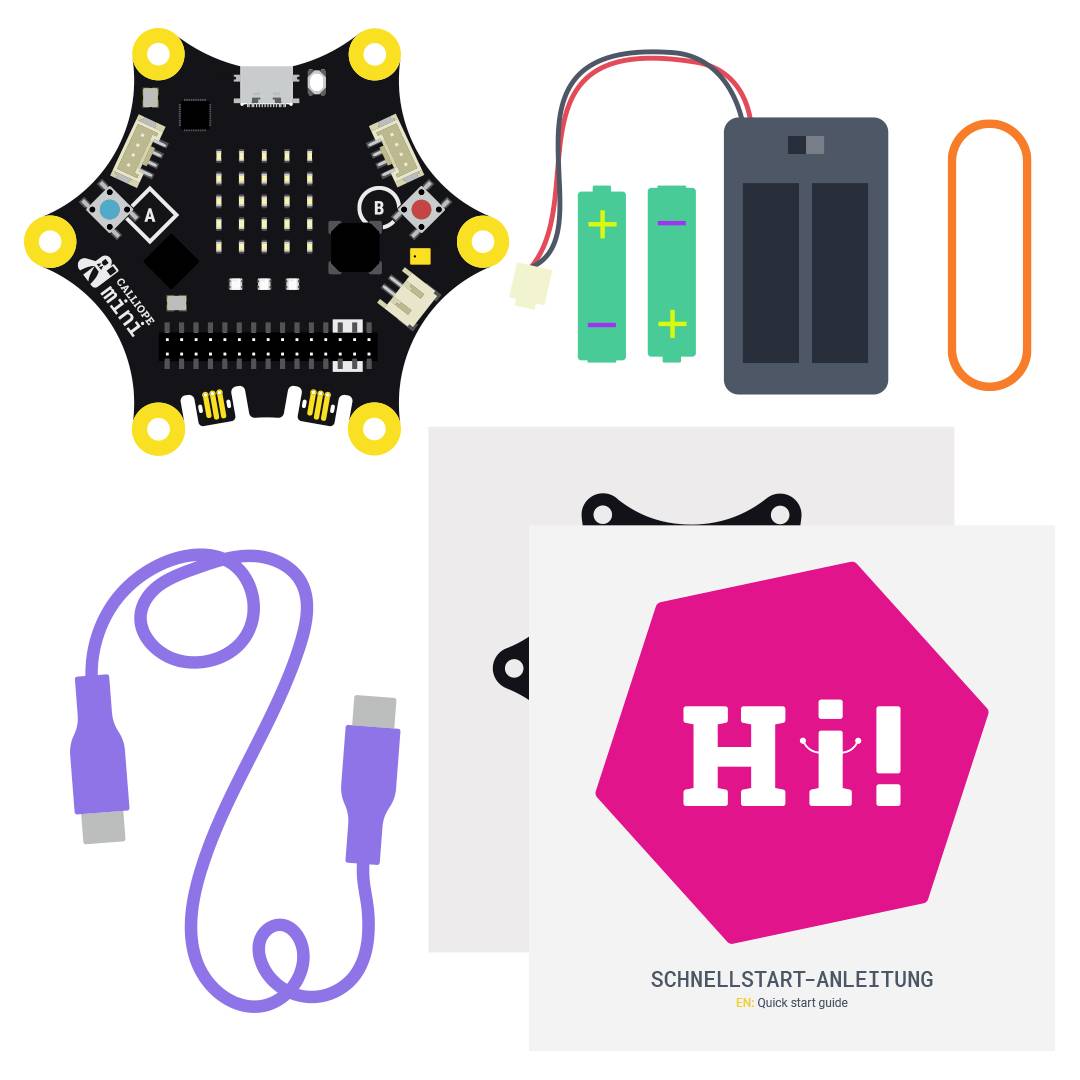

CALLIOPE MINI STARTER BOX
Opseg isporuke Calliope mini početnog seta sastoji se od Calliope mini i sljedećeg pribora:
- Držač baterija s baterijama,
- USB-C® kabel (1 metar),
- Kratki vodič za početak,
- Gumena traka (za pričvršćivanje odjeljka za baterije na Calliope mini),
- Naljepnice.

Veličina i težina
Dimenzije: dijagonalno 8,5 cm, visina 1,3 cm
Težina 16 g, s pakiranjem i priborom ~110 g

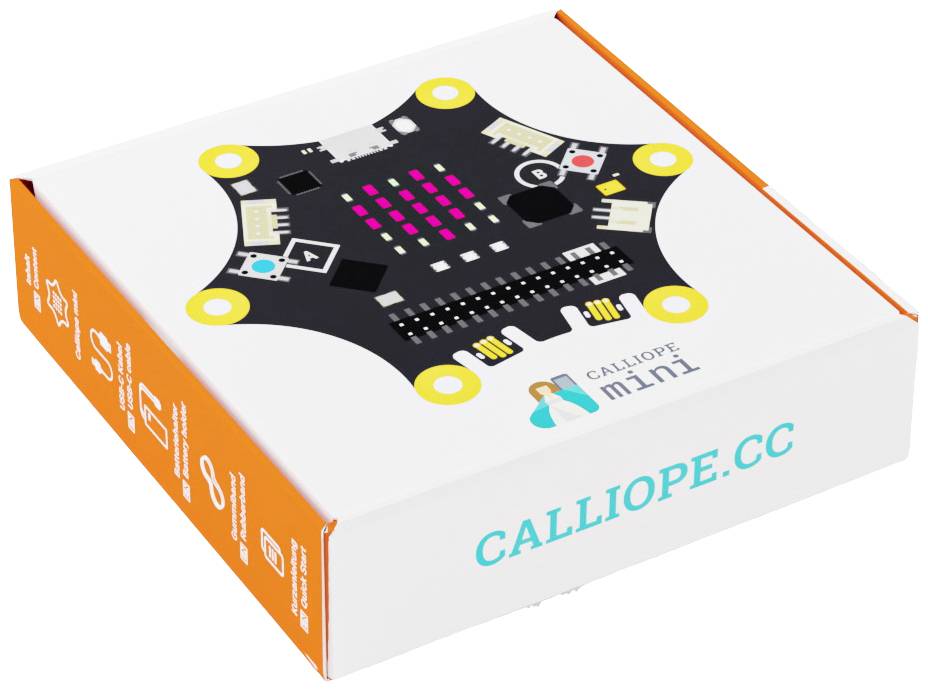

Dimenzije pakiranja: 10 x 10 x 2,7 (Š x D x V u cm)
