Name: Bourns inkrementalni sinkroni davač 1 St. Encoder: inkremental Pos: 24 24Impulse/Umdrehung THT 10VDC
Brand: Bourns
SKU: 2996416
Availability: SoldOut

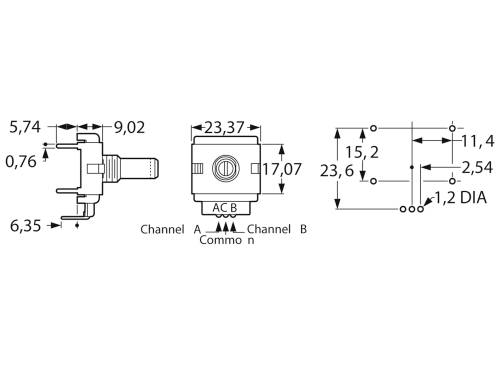

Električni prekidač: Mjere u mm. Gore 5,74; desno 23,37; lijevo 9,02. Oznake kanala A, B i zajednički (Common).

Linearni crtež/Nacrt sklopa

Vrsta proizvoda

sinkroni davač

Izvedba

inkrementalni

Priključak

za tiskanu pločicu

Tip

Encoder: inkremental Pos: 24 24Impulse/Umdrehung THT 10VDC

Radni napon

10 V

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Nije dostupno

Ukupno (7,739 € / komad)

7,74 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Puls po okretaju: 24

Vrsta proizvoda: sinkroni davač

Tip: Encoder: inkremental Pos: 24 24Impulse/Umdrehung THT 10VDC

Izvedba: inkrementalni

Radni napon: 10 V

Sučelja: print

Priključak: za tiskanu pločicu

Maks. impulsi po okretaju: 24

Maks. temperatura: +85 °C

Dužina: 24 mm

RoHS-konforno: Da

Sadržaj: 1 St.

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2996416 Bourns inkrementalni sinkroni davač 1 St. Encoder: inkremental Pos: 24 24Impulse/Umdrehung THT 10VDC

Upute za rad i sigurnost

Upute za rad i sigurnost 2996416 Bourns inkrementalni sinkroni davač 1 St. Encoder: inkremental Pos: 24 24Impulse/Umdrehung THT 10VDC

Opis

Inkrementalni koderi tipa Bourns ECW. Za centralnu montažu; Značajke: Kanal A u smjeru kazaljke na satu 90° izvan faze s kanalom B, izlaz: 2-bitni Grayev kod, 24 impulsa po okretaju, otpor zatvorenog/otvorenog kruga: maksimalno 5,0 ohma/min. 100 kOhm, opterećenje kontakta: 10 mA pri 10 VDC, max. 0,1 W, brzina: max. 120 o/min, raspon radne temperature: -40 do +85 °C, radni vijek: 200 tisuća. okretaja, klasa zaštite: IP 40, mjera L: 24 mm. Izvedba za montažu na PCB s pričvrsnom kopčom tipa ECW. Tip: ECW1J-B24-BC0024L, rotacijski enkoder

Ovaj tekst je strojno preveden.
