binder 99 5113 760 05 priključak za kabel Ukupan broj polova: 5 1 St.
Vrsta proizvoda
priključak za kabel
Ukupan broj polova
5
Priključak
krimpanje
Sadržaj
1 St.
Nazivna struja - zaokružena
6 A
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (28,99 € / komad)
28,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji

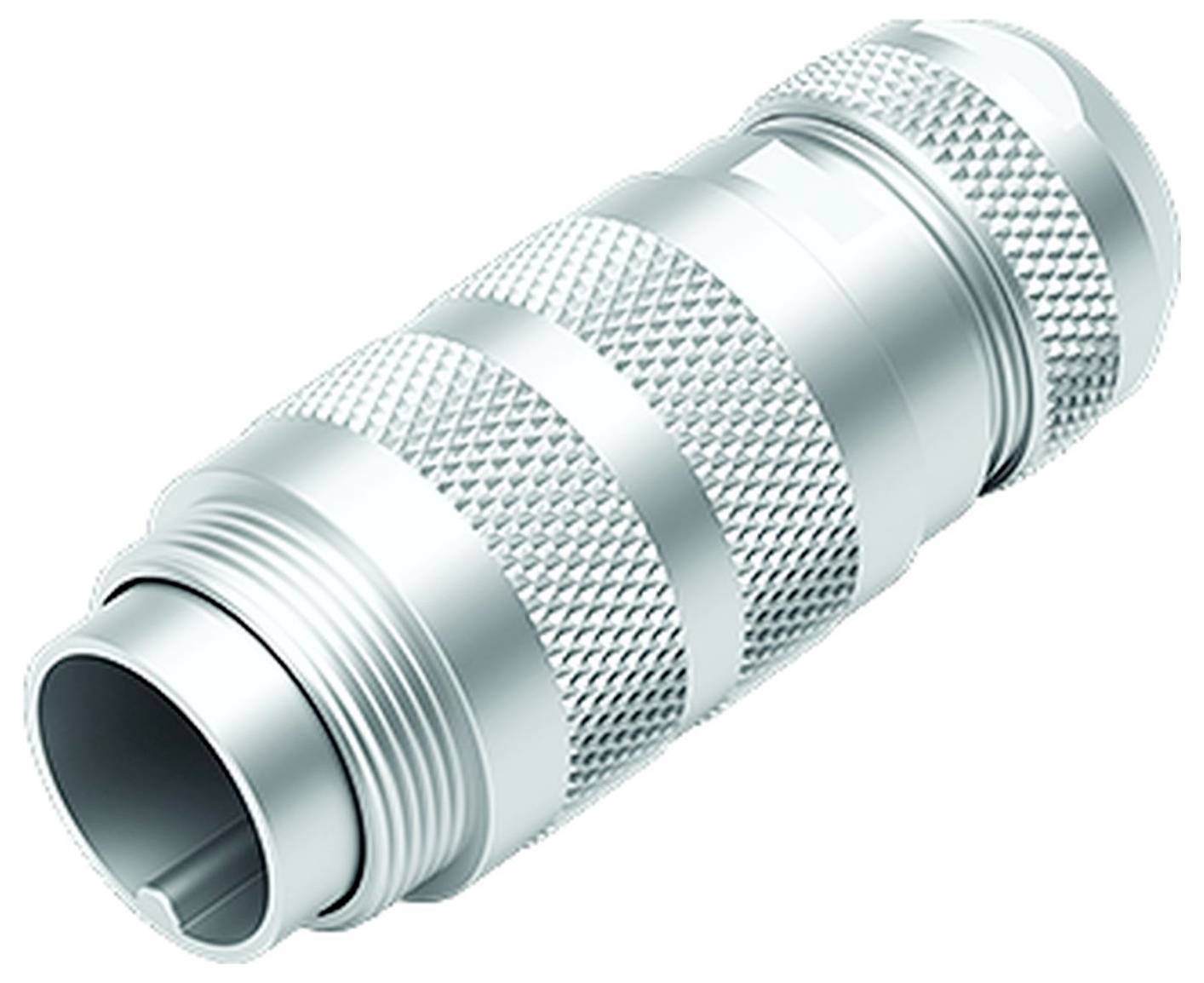

binder 99 5113 760 05 priključak za kabel Ukupan broj polova: 5 1 St.
Više informacija
Tehnički podaci
- Serija: Serija 423
- Broj polova: 05
- Dizajn konektora: kabelski konektor
- Opis varijante: M16 IP67, serija 423, minijaturni konektor
- Odobrenje 1: UL
- EMC prikladnost: može se zaštititi
- Presjek priključka (mm): 0,14-1,00 mm²
- Presjek priključka (AWG): AWG 26-18
- Vrsta veze: presovanje
- Zaključavanje konektora: vijak
- Nazivna struja (40°C): 6,0 A
- Skupina izolacijskih materijala: III
- Prenaponska kategorija: II
- Stupanj nečistoće: 2
- Nazivni napon (V): 150 V
- Zaštita: IP67
- Materijal kućišta: CuZn (mjed presvučen niklom)
- Materijal kontaktnog tijela: PBT
- Materijal za zaključavanje: CuZn (mjed)
- Prolaz kabela: 4,1-7,8 mm
- Sigurnosne značajke: Konektor se ne smije uključivati ili odspajati pod opterećenjem. Nepoštivanje i nepravilna uporaba može rezultirati osobnim ozljedama.
- Konektori su razvijeni za područja primjene u izgradnji postrojenja, upravljanja i električnih uređaja. Korisnik je dužan provjeriti mogu li se priključci koristiti iu drugim područjima primjene.
- Utični spojnici koji se koriste u strujnim krugovima s opasnim naponima mogu se instalirati i koristiti samo od strane ili pod nadzorom osoba koje su završile elektrotehničko obrazovanje, uzimajući u obzir važeće propise i standarde.
- Priključci s ocjenama zaštite IP67 i IP68 nisu prikladni za korištenje pod vodom. Pri uporabi na otvorenom, spojnice moraju biti posebno zaštićene od korozije.
- Konektor nije prikladan za mrežni napon. Obratite pažnju na razine onečišćenja i kategoriju prenapona.
- Za zaključavanje priključka kabela s priključkom uređaja, navojni prsten se zateže rukom (cca. 50 cNm).
- Tip
99 5113 760 05
- Vrsta proizvoda
priključak za kabel
- Ukupan broj polova
5
- Priključak
krimpanje
- Sadržaj
1 St.
- Nazivna struja
6 A
- Nazivna struja - zaokružena
6 A
- Lokot
vijak
- Nazivni napon
150 V
- Kabel-Ø do
7.8 mm
- Promjer kabela od
4.1 mm
- Materijal kućišta
mesing niklovan
- Proizvođač-br. dijela
99 5113 760 05
- Područje kabelskog Ø
4.1 - 7.8 mm
- Broj polova
5
- RoHS-konforno
Da
IP67
- Područje gnječenja AWG (maks.)
18 awg
- Područje gnječenja AWG (min.)
26 awg
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 3334965 binder 99 5113 760 05 priključak za kabel Ukupan broj polova: 5 1 St.
Opis
Binder 99 5113 760 05 kabelski konektor
