Name: binder 99 0618 72 06-20 kutna utičnica ženski konektor, kutni Ukupan broj polova: 6 Serija (Okrugli utični konektori): 6
Brand: binder
SKU: 3215768
Availability: BackOrder

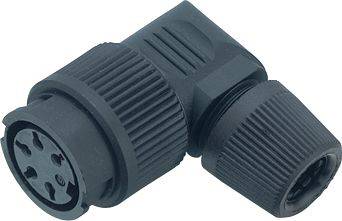

Crni, bajo kut utikač s više pinova koji se koristi za električne spojeve.

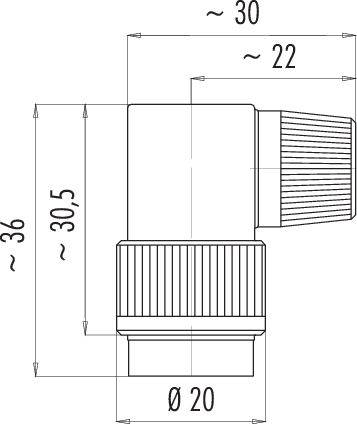

Tehnički nacrt cilindričnog priključnog komada, prikazan sa strane. Dimenzije: visina 36 mm, širina 30 mm, unutarnji promjer 20 mm.

Dijagram okruglog utikača sa šest numeriranih priključaka u smjeru kazaljke na satu. Priključak 1 dolje lijevo do priključka 6 u sredini.

1/3

Slika slična

Vrsta proizvoda

kutna utičnica

Konstrukcija

ženski konektor, kutni

Ukupan broj polova

Priključak

lemni

Sadržaj

1 St.

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava uto,15.12.

Broj

kom. - zaliha Njemačka

Ukupno (40,99 € / komad)

40,99 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

binder 99 0618 72 06-20 kutna utičnica ženski konektor, kutni Serija (Okrugli utični konektori): 678 Ukupan broj polova: 6 1 St.

Bajonet kutna kutija
Broj polova: 6 DIN
6,0 - 8,0 mm
nezaštićena
lemljenje
IP40

Tehnički podaci

EMC prikladnost: neoklopljen
Izolacijski otpor: ≥ 10¹⁰ Ω
Otpor kontakta: ≤ 5 mΩ
Skupina izolacijskih materijala: III
Kategorija prenapona: I
Stupanj onečišćenja: 1
Tijelo u kontaktu s materijalom: PBT (UL94 V-0)
Prolaz kabela: 6,0 - 8,0 mm
Vrsta montaže: montaža na kabel

Tip: 99 0618 72 06

Vrsta proizvoda: kutna utičnica

Konstrukcija: ženski konektor, kutni

Ukupan broj polova: 6

Priključak: lemni

Sadržaj: 1 St.

Nazivna struja: 6 A

Nazivna struja - zaokružena: 6 A

Lokot: Bajonett

Nazivni napon: 250 V

Kontaktni materijal: CuSn

Materijal kućišta: PA

: AWG 18

Proizvođač-br. dijela: 99 0618 72 06-20

Broj polova: 6

Maks. presjek: 0.75 mm²

Područje poprečnog presjeka: 0.75 mm² (max)

RoHS-konforno: Da

: IP40

Serija: 678
