Name: binder 99 0602 70 02-20 kutna utičnica ženski konektor, kutni Ukupan broj polova: 2 Serija (Okrugli utični konektori): 6
Brand: binder
SKU: 3215747
Availability: BackOrder

Crni, pravokutni električni priključak s narebranom površinom i više kontakata za spajanje kabela i prijenos signala.

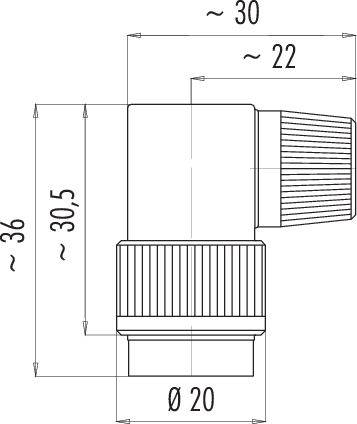

Tehnički nacrt kutnog priključka s dimenzijama: promjer 20 mm, duljina oko 30 mm, visina oko 36 mm, duljina navoja oko 22 mm.

Tehnički nacrt prikazuje skicu kružnog konektora s dvije numerirane rupe i urezom na donjem dijelu.

1/3

Slika slična

Vrsta proizvoda

kutna utičnica

Konstrukcija

ženski konektor, kutni

Ukupan broj polova

Priključak

lemni

Sadržaj

1 St.

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava čet,12.11.

25 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (31,99 € / komad)

31,99 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

binder 99 0602 70 02-20 kutna utičnica ženski konektor, kutni Serija (Okrugli utični konektori): 678 Ukupan broj polova: 2 1 St.

Bajonet kutna kutija
Broj polova: 2
4,0 - 6,0 mm
nezaštićena
lemljenje
IP40

Tehnički podaci

EMC prikladnost: neoklopljen
Izolacijski otpor: ≥ 10¹⁰ Ω
Otpor kontakta: ≤ 5 mΩ
Skupina izolacijskih materijala: III
Prenaponska kategorija: I
Stupanj onečišćenja: 1
Tijelo u kontaktu s materijalom: PBT (UL94 V-0)
Prolaz kabela: 4,0 - 6,0 mm
Vrsta montaže: montaža na kabel

Tip: 99 0602 70 02

Vrsta proizvoda: kutna utičnica

Konstrukcija: ženski konektor, kutni

Ukupan broj polova: 2

Priključak: lemni

Sadržaj: 1 St.

Nazivna struja: 7 A

Nazivna struja - zaokružena: 7 A

Lokot: Bajonett

Nazivni napon: 250 V

Kontaktni materijal: CuSn

Materijal kućišta: PA

: AWG 18

Proizvođač-br. dijela: 99 0602 70 02-20

Broj polova: 2

Maks. presjek: 0.75 mm²

Područje poprečnog presjeka: 0.75 mm² (max)

RoHS-konforno: Da

: IP40

Serija: 678

Varijante(Sve stavke su s uklj. PDV-om)

Konstrukcija

Nazivna struja - zaokružena

Nazivni napon

Sadržaj

Ukupan broj polova

Vrsta proizvoda

binder 99 0602 70 02-20 kutna utičnica ženski konektor, kutni Ukupan broj polova: 2 Serija (Okrugli utični konektori): 678 1 St.

Kataloški br.:3215747

Dostava čet,12.11.

25 kom. - zaliha NjemačkaConrad Electronic

Ovaj proizvod

ženski konektor, kutni

7 A

250 V

1 St.

kutna utičnica

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

31,99 €^*

binder 99 0601 00 02-20 priključak za kabel ravni muški konektor Ukupan broj polova: 2 Serija (Okrugli utični konektori): 678 1 St.

Kataloški br.:3215741

Dostava čet,12.11.

33 kom. - zaliha NjemačkaConrad Electronic

ravni muški konektor

7 A

250 V

1 St.

priključak za kabel

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

8,99 €^*

binder 99 0601 70 02-20 kutni utikač ravni muški konektor Ukupan broj polova: 2 Serija (Okrugli utični konektori): 678 1 St.

Kataloški br.:3215743

Dostava uto,15.12.

Conrad Electronic

ravni muški konektor

7 A

250 V

1 St.

kutni utikač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

24,99 €^*

binder 99 0601 72 02-20 kutni utikač ravni muški konektor Ukupan broj polova: 2 Serija (Okrugli utični konektori): 678 1 St.

Kataloški br.:3215744

Dostava uto,15.12.

Conrad Electronic

ravni muški konektor

7 A

250 V

1 St.

kutni utikač

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

25,99 €^*

binder 99 0602 00 02-20 kabelska kutija žženski konektor, ravni Ukupan broj polova: 2 Serija (Okrugli utični konektori): 678 1 St.

Kataloški br.:3215745

Dostava čet,12.11.

72 kom. - zaliha NjemačkaConrad Electronic

žženski konektor, ravni

7 A

250 V

1 St.

kabelska kutija

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

10,99 €^*

binder 99 0602 02 02-20 kabelska kutija žženski konektor, ravni Ukupan broj polova: 2 Serija (Okrugli utični konektori): 678 1 St.

Kataloški br.:3215746

Dostava uto,15.12.

Conrad Electronic

žženski konektor, ravni

7 A

250 V

1 St.

kabelska kutija

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

12,99 €^*

binder 99 0602 72 02-20 kutna utičnica ženski konektor, kutni Ukupan broj polova: 2 Serija (Okrugli utični konektori): 678 1 St.

Kataloški br.:3215748

Dostava uto,15.12.

Conrad Electronic

ženski konektor, kutni

7 A

250 V

1 St.

kutna utičnica

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

32,99 €^*

binder 99 0603 00 02-20 utikač s prirubnicom muški konektor za prirubnicu Ukupan broj polova: 2 Serija (Okrugli utični konektori): 678 1 St.

Kataloški br.:3215749

Dostava pon,16.11.

Conrad Electronic

muški konektor za prirubnicu

7 A

250 V

1 St.

utikač s prirubnicom

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

8,49 €^*

binder 99 0604 00 02-20 utičnica s prirubnicom žženski konektor, ravni Ukupan broj polova: 2 Serija (Okrugli utični konektori): 678 1 St.

Kataloški br.:3215750

Dostava čet,12.11.

20 kom. - zaliha NjemačkaConrad Electronic

žženski konektor, ravni

7 A

250 V

1 St.

utičnica s prirubnicom

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

7,49 €^*

binder 99 0605 02 03-20 priključak za kabel ravni muški konektor Ukupan broj polova: 3 Serija (Okrugli utični konektori): 678 1 St.

Kataloški br.:3215751

Dostava uto,15.12.

Conrad Electronic

ravni muški konektor

7 A

250 V

1 St.

priključak za kabel

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

9,49 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3215747 binder 99 0602 70 02-20 kutna utičnica ženski konektor, kutni Ukupan broj polova: 2 Serija (Okrugli utični konektori): 6

Upute za rad i sigurnost

Upute za rad i sigurnost 3215747 binder 99 0602 70 02-20 kutna utičnica ženski konektor, kutni Ukupan broj polova: 2 Serija (Okrugli utični konektori): 6

Opis

Ovih sedam serija minijaturnih kružnih konektora prikladno je za širok raspon primjena zahvaljujući širokom rasponu sustava zaključavanja, rasporeda kontakata, IP ocjena i završetaka. Kupci mogu birati između push-pull, snap-in, bajunetnog i M16 zaključavanja. Ovisno o seriji, konektori s 2 do 24 kontakta dostupni su u izvedbi s kabelom ili prirubnicom. Vrste spajanja uključuju spojeve sa presavanjem, lemljenjem potapanjem, vijčane stezaljke i lemljenje, višežilne žice i lijevane kabele. Kao i svi proizvodi za vezivanje, ovi minijaturni konektori izrađeni su od visokokvalitetnih materijala za dug i pouzdan radni vijek. Mnogi su odobreni od UL i VDE, neki su sukladni ASIG.

Karakteristike:

• Klasa zaštite IP40, IP67, IP67 zaštićeni ili IP68
• 2 do 24-polni
• Ravne i kutne verzije kabela
• Verzije s prirubnicom
• Pozlaćeni ili posrebreni mesingani i brončani kontakti
• 1000 ciklusa parenja i više
• Višestruki sustavi zaključavanja uključujući bajunet, uskočni i M16
