Name: binder 99 0406 10 03-20 kabelska kutija žženski konektor, ravni Ukupan broj polova: 3 Serija (Okrugli utični konektori):
Brand: binder
SKU: 3215696
Availability: BackOrder

Metalni utikač kružnog profila i rebraste ručke. Pogodan je za spajanja u tehničkim ili industrijskim primjenama.

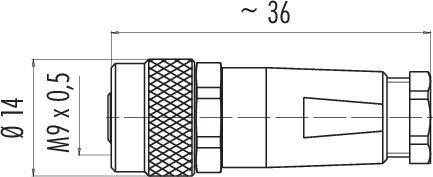

Tehnički nacrt priključka s metričkim navojem M9 x 0,5. Ukupna duljina oko 36 mm, promjer 14 mm.

Tehnički nacrt tropolnog priključka. Kružni simbol s brojevima 1, 2 i 3 na različitim kontaktnim položajima.

1/3

Slika slična

Vrsta proizvoda

kabelska kutija

Konstrukcija

žženski konektor, ravni

Ukupan broj polova

Priključak

lemni

Sadržaj

1 St.

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava čet,10.12.

Broj

kom. - zaliha Njemačka

Ukupno (32,99 € / komad)

32,99 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

binder 99 0406 10 03-20 kabelska kutija žženski konektor, ravni Serija (Okrugli utični konektori): 712 Ukupan broj polova: 3 1 St.

M9 IP67 kabelska utičnica
Broj polova: 3
3,5 - 5,0 mm
koji se može zaštititi
lemljenje
IP67

Tehnički podaci

EMC prikladnost: može se zaštititi
Otpor izolacije: ≥ 10¹⁰ Ω
Otpor kontakta: ≤ 3 mΩ
Skupina izolacijskih materijala: III
Prenaponska kategorija: II
Stupanj onečišćenja: 1
Tijelo u kontaktu s materijalom: PA (UL94 V-0)
Materijal za zaključavanje: CuZn (mjed presvučen niklom)
Prolaz kabela: 3,5 - 5,0 mm
Vrsta montaže: montaža na kabel

Tip: 99 0406 10 03

Vrsta proizvoda: kabelska kutija

Konstrukcija: žženski konektor, ravni

Ukupan broj polova: 3

Priključak: lemni

Sadržaj: 1 St.

Nazivna struja: 4 A

Nazivna struja - zaokružena: 4 A

Lokot: vijak

Nazivni napon: 125 V

Kontaktni materijal: CuSn

Materijal kućišta: PA

: AWG 24

Proizvođač-br. dijela: 99 0406 10 03-20

Broj polova: 3

Maks. presjek: 0.25 mm²

Područje poprečnog presjeka: 0.25 mm² (max)

RoHS-konforno: Da

: IP67

Serija: 712

Varijante(Sve stavke su s uklj. PDV-om)

Konstrukcija

Nazivna struja - zaokružena

Sadržaj

Ukupan broj polova

Vrsta proizvoda

binder 09 0403 00 02-20 utikač s prirubnicom muški konektor za prirubnicu Ukupan broj polova: 2 Serija (Okrugli utični konektori): 712 1 St.

Kataloški br.:3214954

Dostava čet,12.11.

6 kom. - zaliha NjemačkaConrad Electronic

muški konektor za prirubnicu

4 A

1 St.

utikač s prirubnicom

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

14,99 €^*

binder 09 0403 30 02-20 utikač s prirubnicom muški konektor za prirubnicu Ukupan broj polova: 2 Serija (Okrugli utični konektori): 712 1 St.

Kataloški br.:3214955

Dostava sri,16.12.

Conrad Electronic

muški konektor za prirubnicu

4 A

1 St.

utikač s prirubnicom

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

25,99 €^*

binder 09 0403 35 02-20 utikač s prirubnicom muški konektor za prirubnicu Ukupan broj polova: 2 Serija (Okrugli utični konektori): 712 1 St.

Kataloški br.:3214956

Dostava sri,16.12.

Conrad Electronic

muški konektor za prirubnicu

4 A

1 St.

utikač s prirubnicom

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

27,99 €^*

binder 09 0403 80 02-20 utikač s prirubnicom muški konektor za prirubnicu Ukupan broj polova: 2 Serija (Okrugli utični konektori): 712 1 St.

Kataloški br.:3214957

Dostava čet,12.11.

22 kom. - zaliha NjemačkaConrad Electronic

muški konektor za prirubnicu

4 A

1 St.

utikač s prirubnicom

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

18,99 €^*

binder 09 0403 90 02-20 utikač s prirubnicom muški konektor za prirubnicu Ukupan broj polova: 2 Serija (Okrugli utični konektori): 712 1 St.

Kataloški br.:3214958

Dostava sri,16.12.

Conrad Electronic

muški konektor za prirubnicu

4 A

1 St.

utikač s prirubnicom

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

20,99 €^*

binder 09 0404 00 02-20 utičnica s prirubnicom žženski konektor, ravni Ukupan broj polova: 2 Serija (Okrugli utični konektori): 712 1 St.

Kataloški br.:3214959

Dostava čet,12.11.

184 kom. - zaliha NjemačkaConrad Electronic

žženski konektor, ravni

4 A

1 St.

utičnica s prirubnicom

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

14,99 €^*

binder 09 0404 30 02-20 utičnica s prirubnicom žženski konektor, ravni, ženski konektor za prirubnicu Ukupan broj polova: 2 Serija (Okrugli utični konektori): 712 1 St.

Kataloški br.:3214960

Dostava sri,25.11.

Conrad Electronic

žženski konektor, ravni

4 A

1 St.

utičnica s prirubnicom

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

22,99 €^*

binder 09 0404 35 02-20 utičnica s prirubnicom žženski konektor, ravni, ženski konektor za prirubnicu Ukupan broj polova: 2 Serija (Okrugli utični konektori): 712 1 St.

Kataloški br.:3214961

Dostava sri,16.12.

Conrad Electronic

žženski konektor, ravni

4 A

1 St.

utičnica s prirubnicom

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

25,99 €^*

binder 09 0404 55 02-20 utičnica s prirubnicom ženski konektor, kutni, ženski konektor za prirubnicu Ukupan broj polova: 2 Serija (Okrugli utični konektori): 712 1 St.

Kataloški br.:3214962

Dostava sri,16.12.

Conrad Electronic

ženski konektor, kutni

4 A

1 St.

utičnica s prirubnicom

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

36,99 €^*

binder 09 0404 80 02-20 utičnica s prirubnicom žženski konektor, ravni, ženski konektor za prirubnicu Ukupan broj polova: 2 Serija (Okrugli utični konektori): 712 1 St.

Kataloški br.:3214963

Dostava čet,12.11.

290 kom. - zaliha NjemačkaConrad Electronic

žženski konektor, ravni

4 A

1 St.

utičnica s prirubnicom

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

18,99 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3215696 binder 99 0406 10 03-20 kabelska kutija žženski konektor, ravni Ukupan broj polova: 3 Serija (Okrugli utični konektori):

Upute za rad i sigurnost

Upute za rad i sigurnost 3215696 binder 99 0406 10 03-20 kabelska kutija žženski konektor, ravni Ukupan broj polova: 3 Serija (Okrugli utični konektori):

Opis

Naši subminijaturni kružni konektori dizajnirani su za mnoge primjene u kojima veličina i integritet signala igraju važnu ulogu. Nudimo modele s zaključavanjem na klik, bajunet i push-pull, kao i s M9 vijčanim zaključavanjem u dvije različite verzije, s IP40 ili IP67 zaštitom. Konektori su dostupni s dva do osam kontakata, u ravnim ili kutnim verzijama te kao prirubnički konektori. Različiti modeli imaju priključak za lemljenje potapanjem ili lemljenje i dostupni su s lijevanim kabelima različitih duljina. Koristimo visokokvalitetne materijale za proizvodnju naših kružnih spojnica. Kućišta i kontaktna tijela su od PUR-a ili PVC-a, kontakti su od pozlaćene bronce ili pozlaćenog mesinga. Dostupno je sedam različitih serija koje impresioniraju sljedećim prednostima:

• Izbor zaključavanja
• Klasa zaštite IP40 ili IP67
• 2 do 8-polni
• Ravne i kutne verzije
• Do 1000 ciklusa parenja

Ovaj tekst je strojno preveden.
