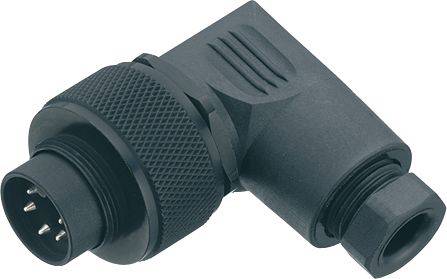

Slika slična
binder 99 0109 75 04-20 kutni utikač kutni muški konektor Ukupan broj polova: 4 Serija (Okrugli utični konektori): 723 1
Vrsta proizvoda
kutni utikač
Konstrukcija
kutni muški konektor
Ukupan broj polova
4
Priključak
lemni
Sadržaj
1 St.
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (43,99 € / komad)
43,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
binder 99 0109 75 04-20 kutni utikač kutni muški konektor Serija (Okrugli utični konektori): 723 Ukupan broj polova: 4 1 St.
- M16 IP67 kutni konektor
- Broj polova: 4
- 6,0 - 8,0 mm
- nezaštićena
- lemljenje
- IP67
Tehnički podaci
- EMC prikladnost: neoklopljen
- Izolacijski otpor: ≥ 10¹⁰ Ω
- Otpor kontakta: ≤ 5 mΩ
- Skupina izolacijskih materijala: III
- Prenaponska kategorija: I
- Stupanj onečišćenja: 1
- Tijelo u kontaktu s materijalom: PBT (UL94 V-0)
- Prolaz kabela: 6,0 - 8,0 mm
- Vrsta montaže: montaža na kabel
- Tip
99 0109 75 04
- Vrsta proizvoda
kutni utikač
- Konstrukcija
kutni muški konektor
- Ukupan broj polova
4
- Priključak
lemni
- Sadržaj
1 St.
- Nazivna struja
6 A
- Nazivna struja - zaokružena
6 A
- Lokot
vijak
- Nazivni napon
250 V
- Kontaktni materijal
CuZn
- Materijal kućišta
PA
AWG 18
- Proizvođač-br. dijela
99 0109 75 04-20
- Broj polova
4
- Maks. presjek
0.75 mm²
- Područje poprečnog presjeka
0.75 mm² (max)
- RoHS-konforno
Da
IP67
- Serija
723
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3215546 binder 99 0109 75 04-20 kutni utikač kutni muški konektor Ukupan broj polova: 4 Serija (Okrugli utični konektori): 723 1
Upute za rad i sigurnost
Upute za rad i sigurnost 3215546 binder 99 0109 75 04-20 kutni utikač kutni muški konektor Ukupan broj polova: 4 Serija (Okrugli utični konektori): 723 1
Opis
Ovih sedam serija minijaturnih kružnih konektora prikladno je za širok raspon primjena zahvaljujući širokom rasponu sustava zaključavanja, rasporeda kontakata, IP ocjena i završetaka. Kupci mogu birati između push-pull, snap-in, bajunetnog i M16 zaključavanja. Ovisno o seriji, konektori s 2 do 24 kontakta dostupni su u izvedbi s kabelom ili prirubnicom. Vrste spajanja su presovanje, lemljenje potapanjem, vijčani terminali i lemljeni spojevi, višežilne žice i oblikovani kabel. Kao i svi proizvodi za vezivanje, ovi minijaturni konektori izrađeni su od visokokvalitetnih materijala za dug i pouzdan radni vijek. Mnogi su odobreni od UL i VDE, neki su sukladni ASIG.
Karakteristike:
• Klasa zaštite IP40, IP67, IP67 zaštićeni ili IP68
• 2 do 24-polni
• Ravne i kutne verzije kabela
• Verzije s prirubnicom
• Pozlaćeni ili posrebreni mesingani i brončani kontakti
• 1000 ciklusa parenja i više
• Višestruki sustavi zaključavanja uključujući bajunet, uskočni i M16
