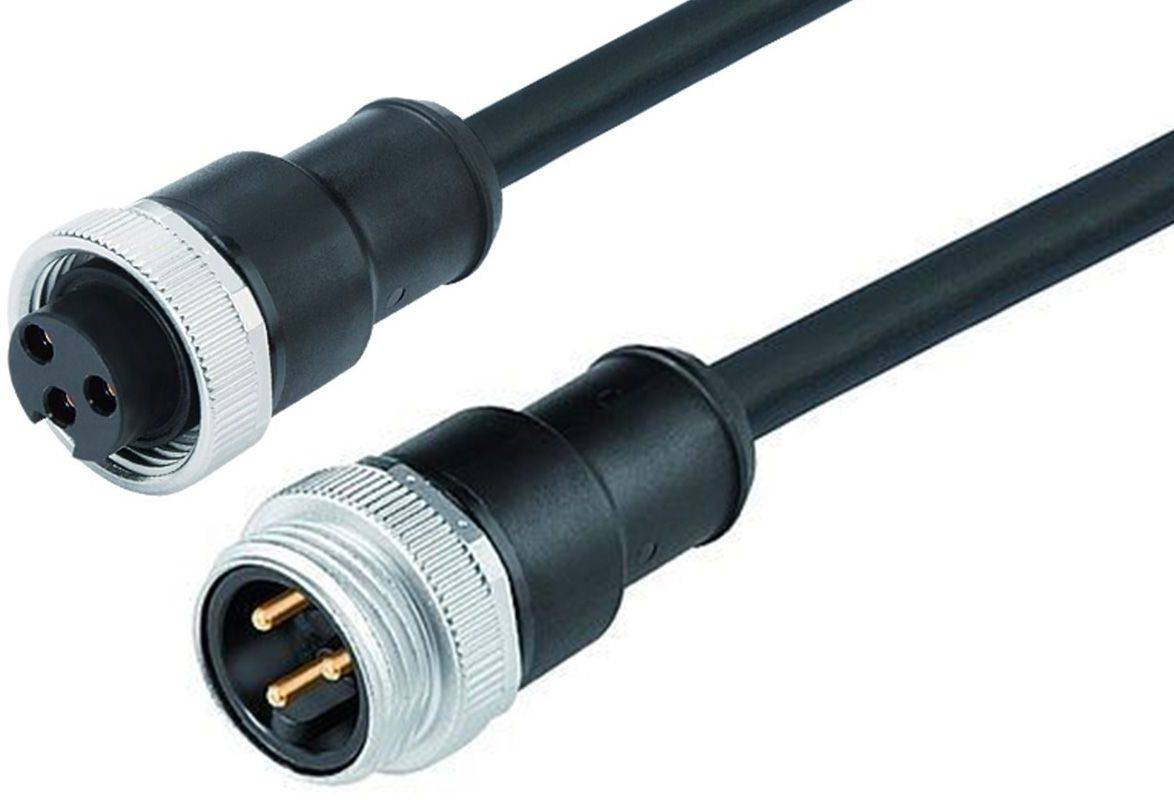

binder 77 1430 1429 50004-1000-20 okrugli konektori žženski konektor, ravni, ravni muški konektor Ukupan broj polova: 4
Vrsta proizvoda
okrugli konektori
Konstrukcija
žženski konektor, ravni
ravni muški konektor
Ukupan broj polova
4
Priključak
kabel s priključkom
Sadržaj
1 St.
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (144,99 € / komad)
144,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
binder 77 1430 1429 50004-1000-20 okrugli konektori žženski konektor, ravni, ravni muški konektor Serija (Okrugli utični konektori): 870 Ukupan broj polova: 4 1 St.
- 7/8"; priključni kabel kabelski utikač - kabelska utičnica
- Broj polova: 4
- nezaštićena
- oblikovan na kabelu
- IP68
- Na popisu UL
- Poliuretan
- vatrootporna crna
- 4 x 1,50 mm²
Više informacija
Tehnički podaci
- EMC prikladnost: neoklopljen
- Otpor izolacije:> 10⁸ Ω
- Otpor kontakta: ≤ 5 mΩ
- Grupa izolacijskih materijala: I
- Prenaponska kategorija: II
- Stupanj onečišćenja: 3
- Materijal kontaktnog tijela: PUR
- Materijal za zaključavanje: CuZn (mjed presvučen niklom)
- Izolacijski kabel: TPM
- Presjek kabela: 4 x 1,50 mm²
- Brzina kretanja: ≤ 300 m/min
- Polumjer savijanja pomaknutog kabela: ≥ 10 x Ø
- Polumjer savijanja fiksnog kabela: ≥ 7,5 x Ø
- Bez halogena: Da
- Vrsta montaže: montaža na kabel
- Tip
77 1430 1429 50004-1000
- Vrsta proizvoda
okrugli konektori
- Konstrukcija
žženski konektor, ravni
ravni muški konektor
- Ukupan broj polova
4
- Priključak
kabel s priključkom
- Boja
crna
- Sadržaj
1 St.
- Maks. temperatura
80 °C
- Nazivna struja
10 A
- Min. temperatura
-50 °C
- Nazivna struja - zaokružena
10 A
- Lokot
vijak
- Nazivni napon
300 V
600 V
- Kontaktni materijal
CuZn
AWG 16
- Proizvođač-br. dijela
77 1430 1429 50004-1000-20
- Broj polova
4
- Maks. presjek
1.50 mm²
- Područje poprečnog presjeka
1.50 mm² (max)
- RoHS-konforno
Da
IP68
- Serija
870
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3215412 binder 77 1430 1429 50004-1000-20 okrugli konektori žženski konektor, ravni, ravni muški konektor Ukupan broj polova: 4
Upute za rad i sigurnost
Upute za rad i sigurnost 3215412 binder 77 1430 1429 50004-1000-20 okrugli konektori žženski konektor, ravni, ravni muški konektor Ukupan broj polova: 4
Opis
Konektori za napajanje koriste se za napajanje AC motora, pogona i motorskih sklopki visokim naponima tijekom duljeg vremenskog razdoblja, ali također i za niskonaponske aplikacije kao što su Ethernet komponente sabirnice polja i mrežni uređaji. To su uglavnom kružni konektori M12, M18 i 7/8 inča, koje kupac može konfigurirati tako da odgovaraju određenom području primjene. M12 konektori s K i S kodiranjem mogu se koristiti do nazivnog napona od 630 V AC.
Karakteristike:
• 9 serija proizvoda
• Razni sustavi zaključavanja uključujući M12, M18 i 7/8"
• Kodiranje, uključujući M12 - S, -K, -T, -L i -US
• Klasa zaštite od IP20 do IP69K
• 2 do 8 kontakata, uključujući 2+PE, 3+PE i 4+PE
• Zaštićen i zaštićen
• PUR i PVC kućište
• Duljine kabela od 0,5 m do 10 m
