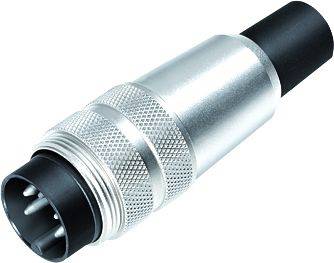

binder 09 0337 02 16-20 priključak za kabel ravni muški konektor Ukupan broj polova: 16 Serija (Okrugli utični konektori
Vrsta proizvoda
priključak za kabel
Konstrukcija
ravni muški konektor
Ukupan broj polova
16
Priključak
lemni
Sadržaj
1 St.
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (31,99 € / komad)
31,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
binder 09 0337 02 16-20 priključak za kabel ravni muški konektor Serija (Okrugli utični konektori): 680 Ukupan broj polova: 16 1 St.
- M16 IP40 kabelski konektor
- Broj polova: 16
- 6,0 - 8,0 mm
- nezaštićena
- lemljenje
- IP40
Tehnički podaci
- EMC prikladnost: neoklopljen
- Otpor izolacije: ≥ 10¹⁰ Ω
- Otpor kontakta: ≤ 3 mΩ
- Skupina izolacijskih materijala: III
- Kategorija prenapona: I
- Stupanj onečišćenja: 1
- Tijelo u kontaktu s materijalom: PBT (UL94 V-0)
- Prolaz kabela: 6,0 - 8,0 mm
- Vrsta montaže: montaža na kabel
- Tip
09 0337 02 16
- Vrsta proizvoda
priključak za kabel
- Konstrukcija
ravni muški konektor
- Ukupan broj polova
16
- Priključak
lemni
- Sadržaj
1 St.
- Nazivna struja
3 A
- Nazivna struja - zaokružena
3 A
- Lokot
vijak
- Nazivni napon
60 V
- Kontaktni materijal
CuZn
- Materijal kućišta
PA
AWG 24
- Proizvođač-br. dijela
09 0337 02 16-20
- Broj polova
16
- Maks. presjek
0.25 mm²
- Područje poprečnog presjeka
0.25 mm² (max)
- RoHS-konforno
Da
IP40
- Serija
680
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3214935 binder 09 0337 02 16-20 priključak za kabel ravni muški konektor Ukupan broj polova: 16 Serija (Okrugli utični konektori
Upute za rad i sigurnost
Upute za rad i sigurnost 3214935 binder 09 0337 02 16-20 priključak za kabel ravni muški konektor Ukupan broj polova: 16 Serija (Okrugli utični konektori
Opis
Ovih sedam serija minijaturnih kružnih konektora prikladno je za širok raspon primjena zahvaljujući širokom rasponu sustava zaključavanja, rasporeda kontakata, IP ocjena i završetaka. Kupci mogu birati između push-pull, snap-in, bajunetnog i M16 zaključavanja. Ovisno o seriji, konektori s 2 do 24 kontakta dostupni su u izvedbi s kabelom ili prirubnicom. Vrste spajanja uključuju spojeve sa presavanjem, lemljenjem potapanjem, vijčane stezaljke i lemljenje, višežilne žice i lijevane kabele. Kao i svi proizvodi za vezivanje, ovi minijaturni konektori izrađeni su od visokokvalitetnih materijala za dug i pouzdan radni vijek. Mnogi su odobreni od UL i VDE, neki su sukladni ASIG.
Karakteristike:
• Klasa zaštite IP40, IP67, IP67 zaštićeni ili IP68
• 2 do 24-polni
• Ravne i kutne verzije kabela
• Verzije s prirubnicom
• Pozlaćeni ili posrebreni mesingani i brončani kontakti
• 1000 ciklusa parenja i više
• Višestruki sustavi zaključavanja uključujući bajunet, uskočni i M16
Ovaj tekst je strojno preveden.
Karakteristike:
• Klasa zaštite IP40, IP67, IP67 zaštićeni ili IP68
• 2 do 24-polni
• Ravne i kutne verzije kabela
• Verzije s prirubnicom
• Pozlaćeni ili posrebreni mesingani i brončani kontakti
• 1000 ciklusa parenja i više
• Višestruki sustavi zaključavanja uključujući bajunet, uskočni i M16
