BERNSTEIN Tools for Electronics ESD škripac 9-250-ESD Širina čeljusti: 270 mm Raspon (maks.): 270 mm
EAN:
Šifra proizvođača:
Kataloški br.:
13 kom. - zaliha Njemačka
Broj
Ukupno (415,00 € / komad)
415,00 €
sa PDV-om
Tehnički podaci
- Vrsta proizvoda
škripac
- Posebne značajke
s kugličnim zglobom
- Širina čeljusti
270 mm
- Raspon (maks.)
270 mm
- Raspon (stezaljka za stol)
80 mm
- Zatezna sila
1.372 N
- Materijal
lijevani aluminij
čelik
plastika
- Područje primjene
ESD
- Težina
2.1 kg
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 2595627 BERNSTEIN Tools for Electronics ESD škripac 9-250-ESD Širina čeljusti: 270 mm Raspon (maks.): 270 mm
Opis
Priključni navoj M12 x 1,5 mm (posebni navoj) Za prikladne adaptere raspitajte se izravno; Maksimalni okretni moment: kuglica Ø 40 mm oko 24 Nm, kuglica Ø 60 mm oko 100 Nm; Sila držanja kuglice u visini navojne osovinice: kuglica Ø 40 mm oko 45 kg (441N), kuglica Ø 60 mm oko 140 kg (1,372N). Odmašćivanjem kugle povećava se sila stezanja.; Noga za stezanje: debljina ploče stola max 80 mm; Nožica na vijke: 4 x 9 mm kroz rupe; Magnetna baza: Sila držanja 32 kg horizontalno, 15 kg okomito (magnet bez kapice); ESD verzije: vrijednost pražnjenja 10^7 i 10^8 ohma; EPA prikladan za elektrostatički zaštićena područja (ESD radno mjesto/ESD zaštitna zona). Dijelovi stopala mogu se spojiti na točku uzemljenja s 10 mm kopčom.; aluminijski odljevci premazani prahom; čelični dijelovi kromirani, nehrđajući; U slučaju sigurnosnih dijelova, imajte na umu da ne možemo pružiti nikakvu sigurnost za držanje snaga bez poznavanja vaše specifične primjene. Lopta se može ponašati drugačije u različitim fizičkim uvjetima nego u našem testnom laboratoriju s optimalnim ispitnim okruženjem.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Precizni kuglični zglob, rotirajući za 360°, brzo otpuštanje s beskonačnim zaključavanjem, kvalitetan proizvod 100% Made in Germany
- s glavom vijka, stabilnim držačem pločice i univerzalnom steznom pločom
- s ovjesom za osjetljive ploče, kutni adapter za veći nagib
- Držač ploče podesiv od 25 mm do 270 mm
- za stezanje, za radne stolove s maksimalnom debljinom radne ploče od 80 mm
- Kut nagiba +/-45°
- uključujući ESD kabel za uzemljenje 1 MOhm, dužine 1,8 m za spajanje na EBP / točku za uzemljenje

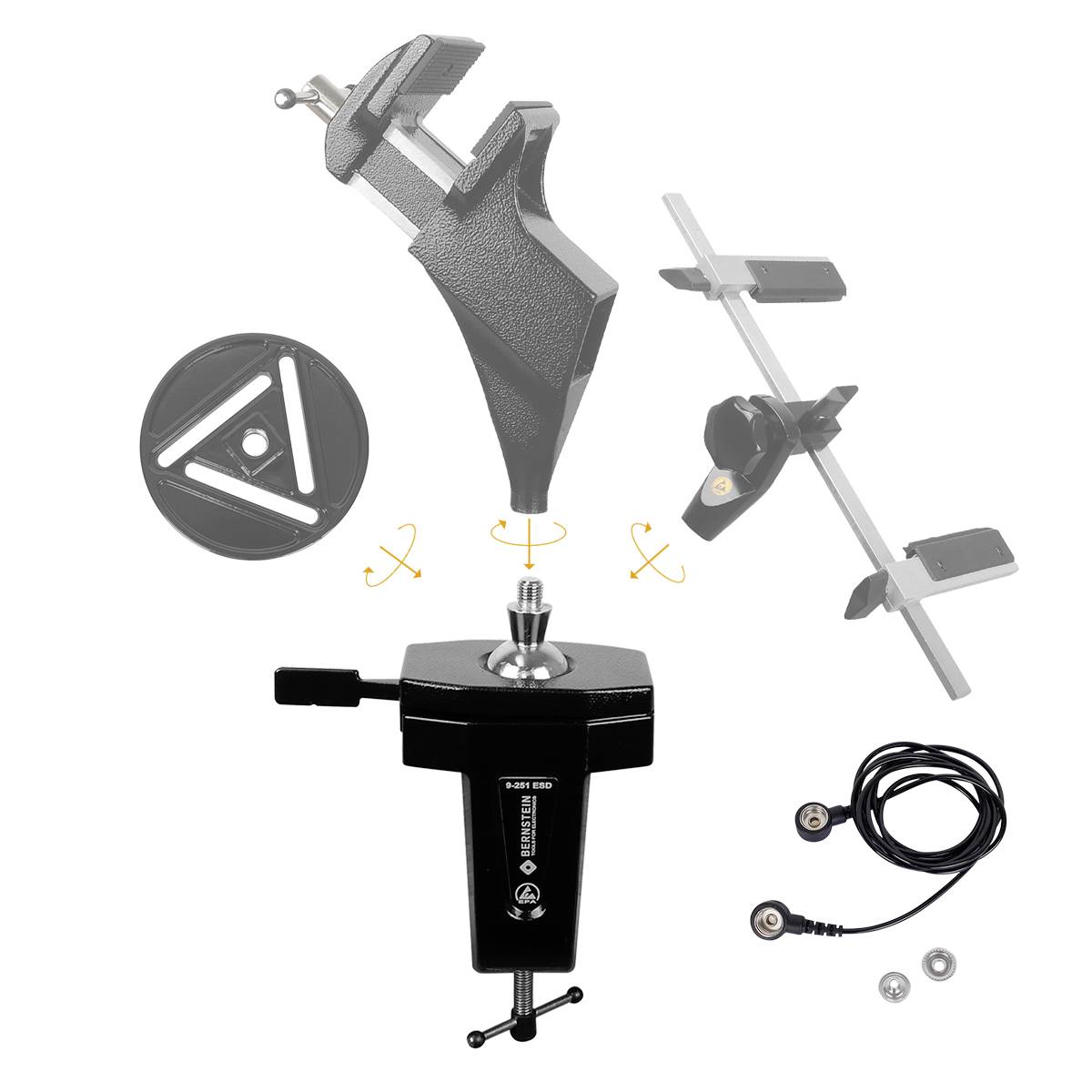

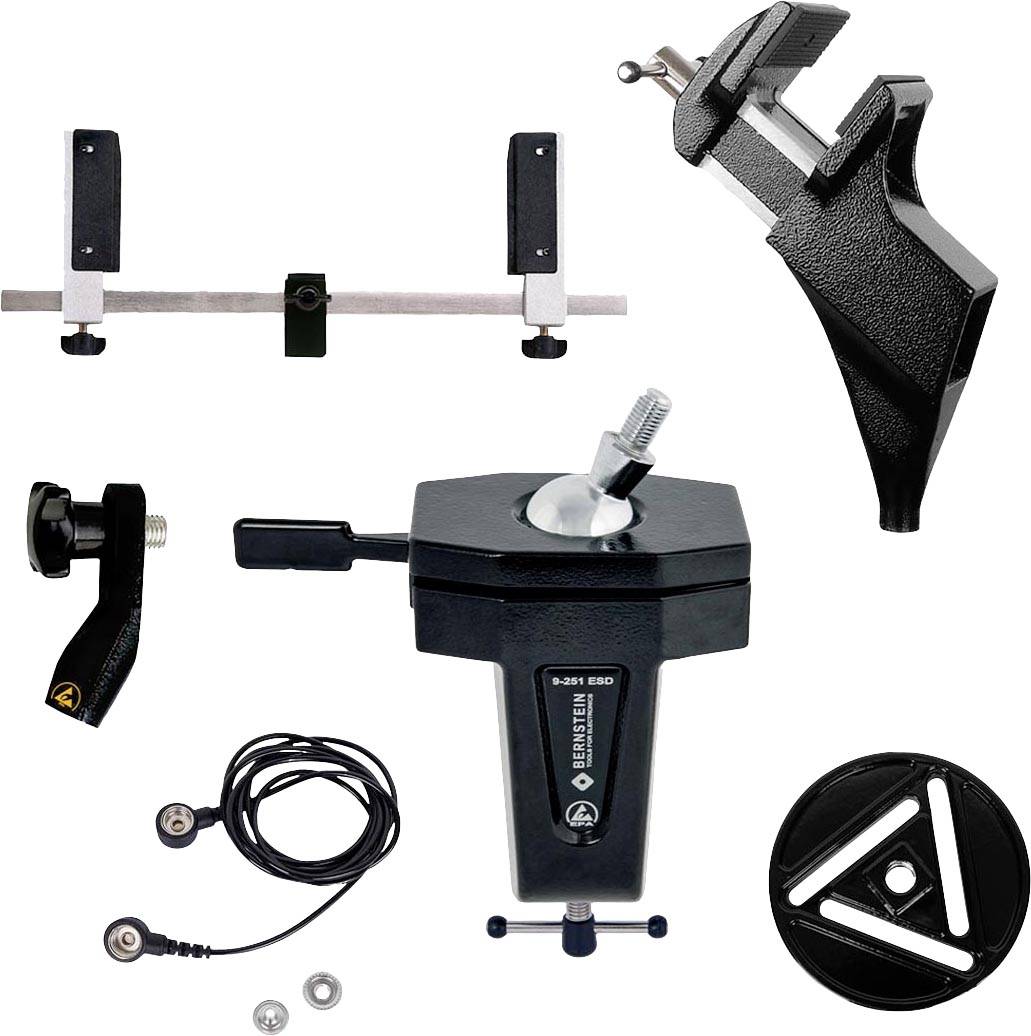

Isporuka uključuje
- 9-251 ESD kuglični dio nožnog zgloba SPANNFIX za stezanje (navojni klin 20 mm)
- 9-252 ESD glava vijka SPANNFIX za uvrtanje (M12x1,5)
- 9-253 ESD držač pločice za uvrtanje (M12x1,5)
- 9-254 ESD univerzalna stezna ploča SPANNFIX za uvrtanje (M12x1,5)
- 9-255 ESD kutni adapter SPANNFIX za uvrtanje (M12x1,5)
- 9-343-1 ESD žica za uzemljenje 1 MOhm, 1800 mm 2DK 10/10
