Name: Bals Elektrotechnik 13699 13699 CEE utičnica za površinsku montažu 16.0 A 5-polni 500 V 1 St.
Brand: Bals Elektrotechnik
SKU: 3146070
Availability: BackOrder

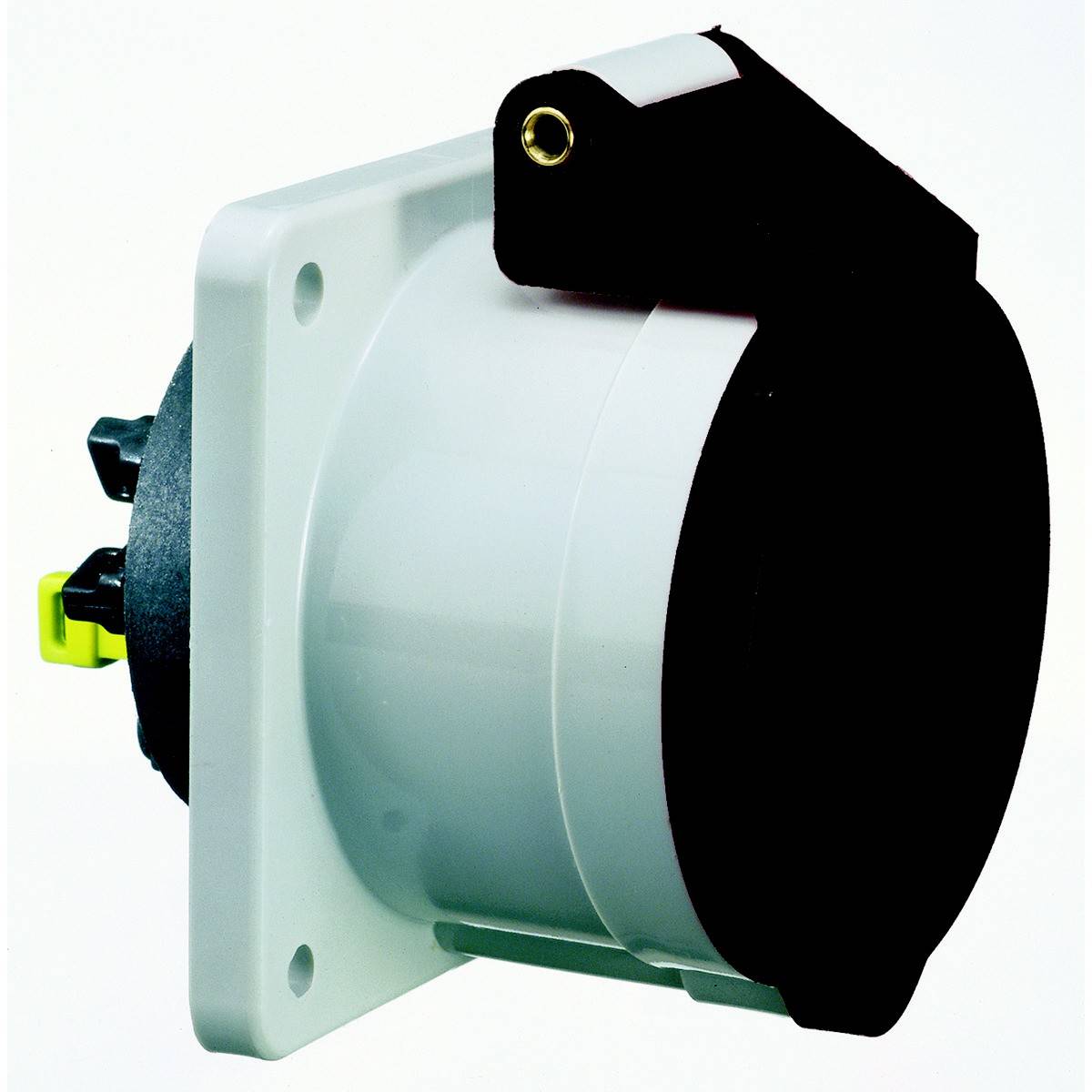

Električni priključak u kućištu, s crnim zaštitnim poklopcem. Pogodan za industrijske primjene.

Bijela utičnica s crnim poklopcem, montirana na pravokutnom nosaču, pogodan za industrijske primjene.

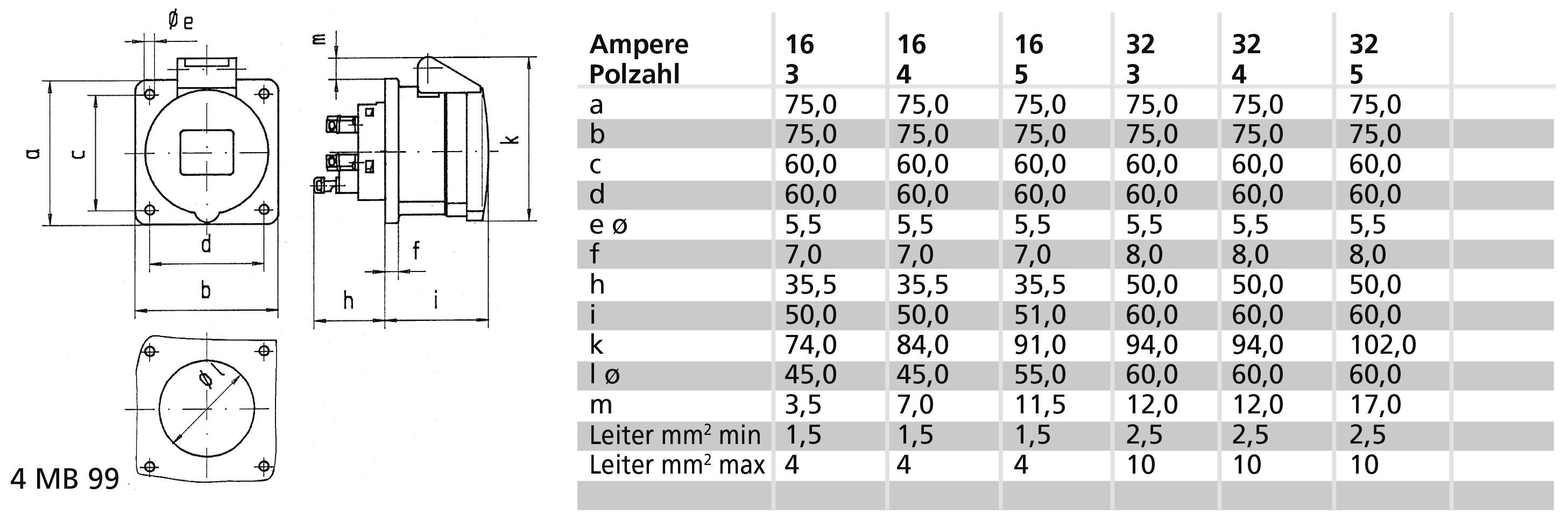

Tehnički nacrt električnog konektora s dimenzijama i tablicom. Prikazuje mjere za različite amperaže i broj polova.

1/3

Bals Elektrotechnik

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava čet,17.12.

Broj

kom. - zaliha Njemačka

Ukupno (119,99 € / komad)

119,99 €

uklj. PDV

samo 11,27 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

IEC struja: 16A
Napon prema EN 60309-2: 500 V (50+60 Hz) crna
Broj polova: 5
Podešavanje vremena: 7 h
Identifikacijska boja: crna
RAL broj: 9005
Klasa zaštite (IP): IP44
Tehnika spajanja: stezaljka bez vijaka
Smjer umetanja: ravno
Kabelski ulaz: ostalo
Materijal: plastika
Kontaktni materijal: CuZn
Kontakti površinske obrade: neobrađeni
Vojna verzija: br
Vertikalna dimenzija prirubnice: 75 mm
Vertikalni razmak rupa: 60 mm
Horizontalna dimenzija prirubnice: 75 mm
Horizontalni razmak rupa: 60 mm

Vrsta proizvoda: CEE utičnica za površinsku montažu

Nazivni napon: 500 V

Nazivna struja: 16.0 A

Nazivna struja - zaokružena: 16 A

Priključak A: bezvijčana spojka

Izvedba: ravni

: IP44

Boja: crna

Sadržaj: 1 St.

Broj polova: 5

Priključak: stezaljka

Material (detalji): Plastika

Radni napon: 500 V

UKCA: nije bitno

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3146070 Bals Elektrotechnik 13699 13699 CEE utičnica za površinsku montažu 16.0 A 5-polni 500 V 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 3146070 Bals Elektrotechnik 13699 13699 CEE utičnica za površinsku montažu 16.0 A 5-polni 500 V 1 St.

Opis

QUICK-CONNECT ravna utičnica
16A 5p (3P+N+PE) 500V (277/480 - 288/500V~) 7h IP44
Frekvencija: 50/60Hz
Tehnički kod boje: crna RAL 9005
Nosač kontakta/kontakti: nosač kontakta izrađen je od poliamida, kontakti su svijetli mesing
Maksimalni presjek vodiča: 4,0 mm²
Materijal kućišta: poliamid
Tehnika spajanja: tehnologija opružne stezaljke bez vijaka kao kavezna stezaljka s Kontex kontaktom
Kabelski ulaz: ostalo
Boja uređaja: preklopni poklopac crni RAL 9005, kućište sivo RAL 7035
Visina uređaja: 86 mm, širina uređaja: 75 mm, dubina uređaja: 89 mm
Vertikalna dimenzija prirubnice: 75 mm, horizontalna dimenzija prirubnice: 75 mm
Razmak okomitih rupa: 60 mm, razmak horizontalnih rupa: 60 mm

Ovaj tekst je strojno preveden.
