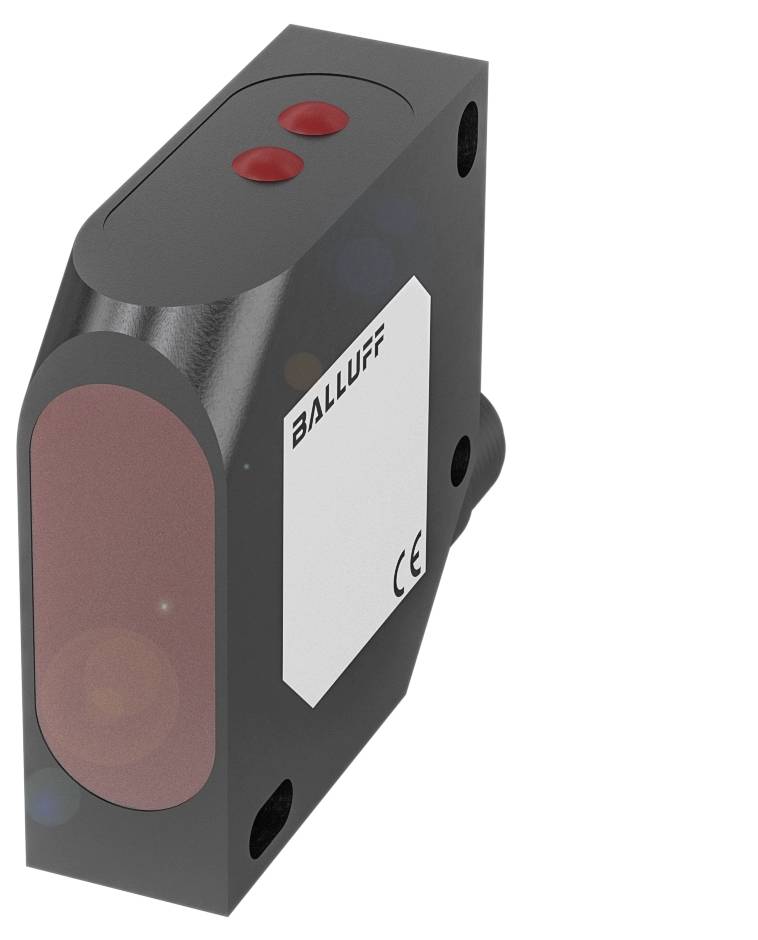

Slika slična
BALLUFF BOD0008 senzor udaljenosti 1 St. 24 Domet (maks. u otvorenom polju): 300 mm (D x Š x V) 50.00 x 17.00 x 50.00 mm
Vrsta proizvoda
senzor udaljenosti
min. pogonski napon
18.0 V
Pogonski napon maks.
30.0 V
Maks. domet
300 mm
Tip
BOD0008
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (1.205,00 € / komad)
1.205,00 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
BALLUFF BOD0008 senzor udaljenosti 1 St. 24 18.0 - 30.0 V Domet (maks. u otvorenom polju): 300 mm (D x Š x V) 50.00 x 17.00 x 50.00 mm
- Dimenzije: 17 x 50 x 50 mm
- Serija: 26K
- Sučelje: Analogno, struja 4…20 mA
- linearno rastuće/padajuće
- PNP normalno otvoren/zatvoren (NO/NC)
- Princip rada: Optoelektronički senzor udaljenosti
- Optički funkcionalni princip: Triangulacija
Tehnički podaci
- Glavne značajke: Dimenzije: 17 x 50 x 50 mm
- Priključak: Konektor, M12x1 konektor, 5-pinski
- Rezolucija: 0,1% FS
- Serija: 26K
- Radni napon Ub: 18...30 VDC
- Princip rada: Optoelektronički senzor udaljenosti
- Optički funkcionalni princip: Triangulacija
- Materijal kućišta: ABS
- Točnost: ±0,25 % od krajnje vrijednosti
- Vrsta svjetla: Crveno lasersko svjetlo
- Veličina svjetlosne točke: 2 x 4,5 mm na 300 mm
- Raspon: 80...300 mm podesiv
- Sučelje: Analogno, struja 4…20 mA
- linearno rastuće/padajuće
- PNP normalno otvoren/zatvoren (NO/NC)
- Karakteristika snopa: divergentna
- Dodatne značajke:
- Dimenzije: 17 x 50 x 50 mm
- Pričvršćivanje: vijak M4
- Nazivni radni napon Ue DC: 24 V
- Nazivna radna struja Ie: 100 mA
- Nazivni napon izolacije Ui: 50 V DC
- Kašnjenje spremnosti tv maks.: 300 ms
- Radni napon Ub: 18...30 VDC
- Maksimalni kapacitet opterećenja pri Ue: 0,1 µF
- Frekvencija prebacivanja: 1000 Hz
- Razred zaštite: II
- Priključak: Konektor, M12x1 utikač, 5-pinski
- Zaštita od kratkog spoja: da
- Zaštita od obrnutog polariteta: da
- Nazivna udaljenost preklapanja Sn: 300 mm, podesiva
- MTTF (40 °C): 9 a
- Aktivna površina, materijal: PMMA
- Preklopni izlaz: PNP normalno otvoren/zatvoren (NO/NC)
- Materijal kućišta: ABS
- Zaštita: IP67
- Temperatura okoline: -10...60 °C
- Raspon: 80...300 mm podesiv
- Kašnjenje isključivanja toff max.: 0,5 ms
- Kašnjenje uključivanja ton maks.: 0,5 ms
- Struja bez opterećenja Io maks. pri Ue: 40 mA
- Maksimalno ambijentalno svjetlo: 5000 luksa
- Optički funkcionalni princip: Triangulacija
- Klasa lasera prema IEC 60825-1: 2
- Vrsta svjetla: Crveno lasersko svjetlo
- Veličina svjetlosne točke: 2 x 4,5 mm na 300 mm
- Prosječna snaga Po maks.: 1 mW
- Funkcija optičkog preklapanja: preklapanje svjetla/tame
- Karakteristika snopa: divergentna
- Valna duljina: 650 nm
- Ulazna funkcija: Zaključavanje tipki | Odašiljač uključen/isključen
- Rezolucija: 0,1% FS
- Analogni izlaz: Analogni, struja 4…20 mA
- Izlazna karakteristika: linearno rastuće/padajuće
- Otpor opterećenja RL maks. (analogni I): 500 ohma
- Točnost: ±0,25 % od krajnje vrijednosti
- Prosječni vijek trajanja: 50.000 h, 40 °C
- Vrsta proizvoda
senzor udaljenosti
- Tip
BOD0008
- Sadržaj
1 St.
- Radni napon
24
- min. pogonski napon
18.0 V
- Pogonski napon maks.
30.0 V
- Pogonski napon
18.0 - 30.0 V
- Vrsta kontakta
1 PNP
- Tip odašiljača
poluvodički laser, crveni
- Izlazi
PNP
- Domet min. (na otvorenom)
80 m
300 mm
- Tolerancija ±
0.25 %
- Priključak
utikač
utikač
IP67
- Min. temperatura
-10 °C
- Maks. temperatura
60 °C
- Dužina
50.00 mm
- Širina
17.00 mm
- Visina
50.00 mm
- dim.
(D x Š x V) 50.00 x 17.00 x 50.00 mm
- Tip navoja, strana za priključivanje
M12 x 1
- Proizvođač-br. dijela
BOD0008
- Nazivni napon
30.0 V
- Broj polova
5
- Valna duljina
650 nm
- Materijal kućišta
ABS
- Materijal
ABS
- Razred lasera
2
- Preklopna razdalja (maks.)
300 mm
- Frekvencija prebacivanja
1000 Hz
- Pogonska struja
100 mA
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3416248 BALLUFF BOD0008 senzor udaljenosti 1 St. 24 Domet (maks. u otvorenom polju): 300 mm (D x Š x V) 50.00 x 17.00 x 50.00 mm
Upute za rad i sigurnost
Upute za rad i sigurnost 3416248 BALLUFF BOD0008 senzor udaljenosti 1 St. 24 Domet (maks. u otvorenom polju): 300 mm (D x Š x V) 50.00 x 17.00 x 50.00 mm
Opis
Serija = 26K, Dimenzije = 17 x 50 x 50 mm, Sučelje = Analogno, Struja 4,20 mA linearna rastuća/padajuća PNP normalno otvoreno/zatvoreno (NO/NC), Princip rada = Optoelektronički senzor udaljenosti, Optički princip rada = Triangulacija, Karakteristika snopa = Divergentna, Vrsta svjetla = Crveno lasersko svjetlo, Veličina svjetlosne točke = 2 x 4,5 mm na 300 mm, Domet = 80...300 mm podesivo, Točnost = ±0,25 % FS, Rezolucija = 0,1 % FS, Priključak = Konektor, M12x1 utikač, 5-pinski, Materijal kućišta = ABS, Radni napon Ub = 18...30 VDC, Odobrenje/Sukladnost = CEcULusEACWEEE
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
