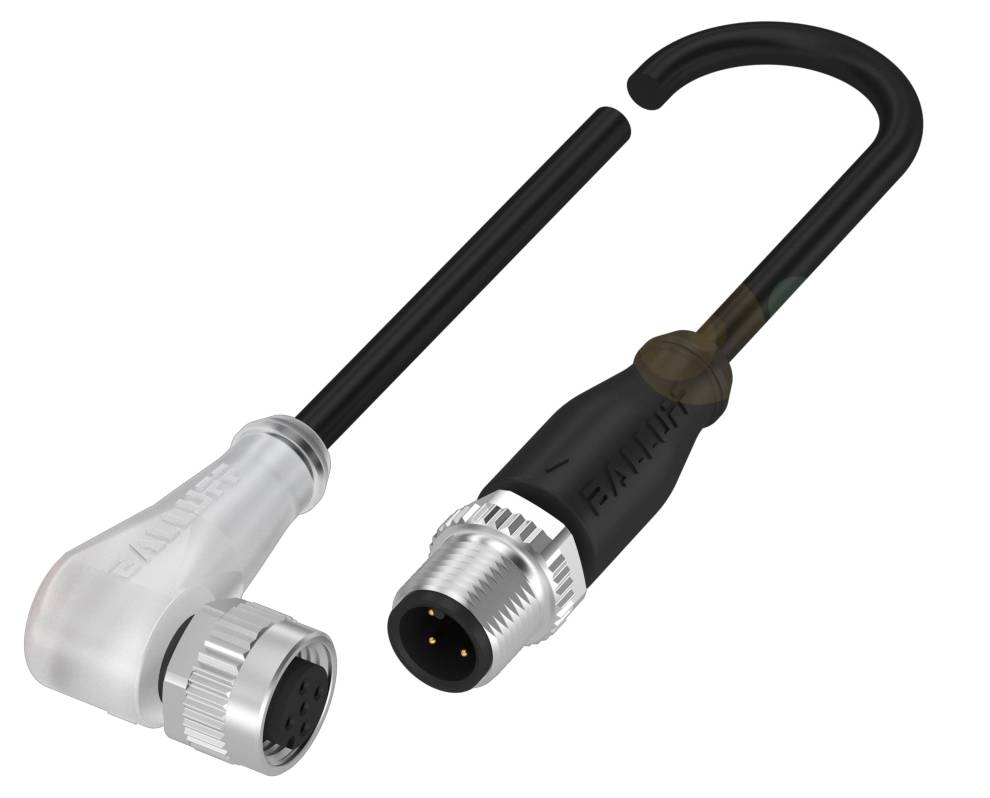

BALLUFF BCC03C8 razvodni kabel ženski konektor, kutni, ravni muški konektor 5.00 m Broj polova: 5, 4 1 St.
Vrsta proizvoda
razvodni kabel
Konstrukcija
ženski konektor, kutni
ravni muški konektor
Standard utičnice
senzorski konektor
Priključna strana A
M12
Priključna strana B
M12
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (42,99 € / komad)
42,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
BALLUFF BCC03C8 razvodni kabel ženski konektor, kutni, ravni muški konektor 5.00 m Broj polova: 5, 4 1 St.
- Priključak 1: M12x1 utičnica, kutna, 5-pinska, A-kodirana
- Priključak 2: M12x1 priključak, ravni, 4-pinski, A-kodirani
- Indikator radnog napona: LED zelena/ne
- Prikaz funkcija: da/ne
- Indikator funkcije (pin 2): bijela LED dioda
Tehnički podaci
- Glavne značajke: Priključak 1: M12x1 utičnica, kutna, 5-pinska, A-kodirana
- Priključak 2: M12x1 priključak, ravni, 4-pinski, A-kodirani
- Broj vodiča: 4
- Radni napon Ub: 30 VDC
- Indikator radnog napona: LED zelena/ne
- Prikaz funkcija: da/ne
- Indikator funkcije (pin 2): bijela LED dioda
- Indikator funkcije (pin 4): žuta LED dioda
- Kabel: PUR crni, 5 m, pogodan za vučne lance
- Temperatura kabela, fiksna instalacija: -50...90 °C
- Temperatura kabela, fleksibilna instalacija: -25...90 °C
- Nazivna struja (40 °C): 4,0 A
- Klasa zaštite: IP67, IP68, IP69K/IP67, IP68, IP69K
- Dodatne značajke:
- Indikator radnog napona: LED zelena/ne
- Radni napon Ub: 30 VDC
- Preklopni izlaz: PNP normalno otvoren/zatvoren (NO/NC)|antivalentni
- Promjer kabela D: 4,70 mm ±0,20 mm
- Duljina kabela L: 5,00 m
- Klasa zaštite: IP67, IP68, IP69K/IP67, IP68,|IP69K
- Materijal kontakta: bronca/mjed
- Broj vodiča: 4
- Presjek voda: 0.34 mm²
- Nazivna struja (40 °C): 4,0 A
- Sustav: preliven/preliven
- Materijal nosača kontakta: PUR/PUR
- Moment zatezanja kabelskog konektora: 0,6 Nm/0,6 Nm
- Kabel: PUR crni, 5 m,|prikladan za vučne lance
- Kabel, min. radijus savijanja, fiksna instalacija: 5 x D
- Kabel, min. radijus savijanja, fleksibilna instalacija: 10 x D
- Kabel, min. ciklusi savijanja: 5 milijuna
- Materijal tijela ručke: PUR/PUR
- Materijal plašta kabela: PUR
- Materijal matice spojnice: lijevani cink/lijevani cink
- Maks. ubrzanje, vučni lanac: 5 m/s²
- Svojstva kabela: pogodno za vučne lance
- Plašt kabela, boja: crna
- Maks. brzina kretanja, vučni lanac: 200 m/min
- Maks. horizontalni pomak vučnog lanca: 5 m
- Maks. vertikalni pomak vučnog lanca: 5 m
- Temperatura kabela UL maks., fiksna instalacija: 80 °C
- Temperatura kabela UL maks., fleksibilna instalacija: 80 °C
- Temperatura kabela, vučni lanac: -25...60 °C
- Temperatura kabela, fiksna instalacija: -50...90 °C
- Temperatura kabela, fleksibilna instalacija: -25...90 °C
- Indikator funkcije (pin 4): žuta LED dioda
- Priključak 1: M12x1 utičnica, kutna, 5-pinska, A-kodirana
- Priključak 2: M12x1 konektor, ravni, 4-pinski, A-kodirani
- Kabel, torzijski napon: ±180°/m
- Indikator funkcije (pin 2): bijela LED dioda
- Tip
BCC M425-M414-3A-650-PX0434-050
- Vrsta proizvoda
razvodni kabel
- Konstrukcija
ženski konektor, kutni
ravni muški konektor
- Standard utičnice
senzorski konektor
- Priključna strana A
M12
- Priključna strana B
M12
- Broj polova
5
4
- Duljina kabela
5.00 m
- Nazivni napon
30 V/DC
- Nazivna struja
4.0 A
- Nazivna struja - zaokružena
4 A
- Vanjski Ø
4.70 mm
- Poprečni presjek voda (Senzorsko/aktivatorsko ožičenje)
0.34 mm²
- Vrsta navoja, kabelski priključak i montaža
M12 x 1
- Boja kabela
crna
- Kodiranje
A
IP67
IP68
IP69 k (u ugrađenom stanju)
IP67
IP68
IP69 k (u ugrađenom stanju)
- Posebne značajke
A kodirano
- Min. temperatura
-50 °C
- Maks. temperatura
90 °C
- Proizvođač-br. dijela
BCC03C8
- Sadržaj
1 St.
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3423042 BALLUFF BCC03C8 razvodni kabel ženski konektor, kutni, ravni muški konektor 5.00 m Broj polova: 5, 4 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3423042 BALLUFF BCC03C8 razvodni kabel ženski konektor, kutni, ravni muški konektor 5.00 m Broj polova: 5, 4 1 St.
Opis
S našim robusnim spojnim kabelima, signali, podaci i snaga uvijek se prenose pouzdano i sigurno. U našem ogromnom izboru, zajamčeno ćete pronaći pravi priključak za svoju primjenu u vašoj industriji. Možete birati između raznih vrsta kabela i širokog raspona konektora. Priključak 1 = M12x1 utičnica, kutna, 5-pinska, A-kodiranje, Priključak 2 = M12x1 utikač, ravni, 4-pinski, A-kodiranje, Indikator radnog napona = zelena/bez LED diode, Indikator funkcije = da/ne, Indikator funkcije (pin 2) = bijela LED dioda, Indikator funkcije (pin 4) = žuta LED dioda, Kabel = crni PUR, 5 m, prikladno za vučne lance, Broj vodiča = 4, Temperatura kabela, fiksna instalacija = -50...90 °C, Temperatura kabela, fleksibilna instalacija = -25...90 °C, Radni napon Ub = 30 VDC, Nazivna struja (40 °C) = 4,0 A, Stupanj zaštite = IP67, IP68, IP69K/IP67, IP68, IP69K, Odobrenje/Sukladnost = CE, cULus, WEEE
