Arduino Smart-Industry-Kit AFX0175337396 PLC komunikacijski modul 12 V/DC, 24 V/DC
EAN:
Šifra proizvođača:
Kataloški br.:
Istaknuti proizvodi i detalji
Arduino Smart-Industry-Kit AFX0175337396 PLC komunikacijski modul 12 V/DC, 24 V/DC
- Dvojezgrena računalna snaga za brzu obradu signala i simultanu mrežnu komunikaciju
- Beskontaktno otkrivanje objekata: Precizno i potpuno otkriva metalne predmete bez habanja.
- Trostruka povezivost putem integriranog Wi-Fi-ja, Bluetooth Low Energy (BLE) i Etherneta
- Četiri visokoučinkovita relejna kontakta (do 10 A)
- Stabilizirano napajanje od 24 V za nesmetan rad
- Jednostavna montaža na profilne šine
- Dvostruki svijet programiranja: Potpuna kompatibilnost s Arduino IDE (C++) i PLC jezicima (IEC 61131-3)
- Optički sustav povratne informacije: Trenutna vizualizacija statusa putem robusnih industrijskih 24V LED dioda
- IoT i spreman za oblak
- Proširiva arhitektura s 8 višenamjenskih ulaza za dodatne senzore ili tipke
Tehnički podaci
- Centralna jedinica: Arduino Opta WiFi (8 ulaza, 4 relejna izlaza 10A)
- Vrsta senzora: Induktivni (M8), razmak preklapanja 1,5 mm, PNP normalno otvoreni kontakt
- Napajanje: 230 V AC ulaz / 24 V DC izlaz (12 W)
- Komunikacija: Wi-Fi, Ethernet, Bluetooth LE, USB-C
- Montaža: Montaža na DIN šinu (DIN šina 35 mm)
- Tip
Smart-Industry-Kit
- Vrsta proizvoda
PLC komunikacijski modul
- Broj izlaza maks.
4
- Broj ulaza maks.
8
- Broj I/O
12
- Broj relejnih izlaza maks.
4
- Broj analognih ulaza maks.
8
- Broj digitalnih ulaza maks.
8
- Radni napon
12 V/DC
24 V/DC
- Sat s realnim vremenom
da (integrirano)
- Flash memorija
16 MB
- Proizvođač-br. dijela
AFX0175337396
- Sučelja
Ethernet
RS-485
WiFi
Bluetooth®
USB-C
IP20
- Frekvencija takta
480 MHz
- Maks. temperatura okoline
+55 °C
- Min. temperatura okoline
-20 °C
- Prekidač sa satnim mehanizmom
da (integrirano)
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 3730891 Arduino Smart-Industry-Kit AFX0175337396 PLC komunikacijski modul 12 V/DC, 24 V/DC
Opis
Smart Industry Kit je koordinirano sistemsko rješenje za beskontaktno otkrivanje objekata, upravljanje procesima i daljinsko praćenje. Baziran na moćnom Arduino Opta WiFi Micro-PLC-u, ovaj set omogućuje izravnu vezu između fizičkih senzora i digitalnih IIoT (Industrijski Internet stvari) aplikacija.
Komplet pruža robusnu 24V infrastrukturu za ugradnju na standardne DIN šine i idealan je za izradu prototipova, edukaciju i male industrijske upravljačke sustave.
Ključne značajke performansi:
- Inteligentno upravljanje: Arduino Opta WiFi s dvojezgrenim procesorom (STM32H747XI) omogućuje programiranje u C++ (Arduino IDE) ili opcionalno prema IEC 61131-3 (PLC jezici).
- Precizno otkrivanje: Induktivni senzor blizine Contrinex M8 (PNP, u ravnini) pouzdano i bez habanja detektira metalne predmete.
- Potpuna povezivost: Integrirani Wi-Fi, Bluetooth Low Energy i Ethernet omogućuju prijenos podataka u stvarnom vremenu u oblak ili lokalne nadzorne ploče.
- Industrijski standardni napajalnik: Visoko učinkovito napajanje Finder 78.12 osigurava stabilizirani istosmjerni napon od 24 V za kontinuirani rad.
- Vizualna provjera stanja: Dva industrijska LED signalna svjetla (crvena/zelena) pružaju jasnu vizualnu povratnu informaciju o statusu sustava izravno na upravljačkom ormaru.
Područja primjene:
- Praćenje proizvodnje: Brojanje komponenti i mjerenje vremena ciklusa.
- Praćenje stanja: Daljinsko praćenje vremena rada stroja i poruka o greškama.
- Automatizacija: Upravljanje transportnim trakama, vratima ili jednostavnim proizvodnim koracima putem povezivosti s oblakom.
Ovaj tekst je strojno preveden.
Komplet pruža robusnu 24V infrastrukturu za ugradnju na standardne DIN šine i idealan je za izradu prototipova, edukaciju i male industrijske upravljačke sustave.
Ključne značajke performansi:
- Inteligentno upravljanje: Arduino Opta WiFi s dvojezgrenim procesorom (STM32H747XI) omogućuje programiranje u C++ (Arduino IDE) ili opcionalno prema IEC 61131-3 (PLC jezici).
- Precizno otkrivanje: Induktivni senzor blizine Contrinex M8 (PNP, u ravnini) pouzdano i bez habanja detektira metalne predmete.
- Potpuna povezivost: Integrirani Wi-Fi, Bluetooth Low Energy i Ethernet omogućuju prijenos podataka u stvarnom vremenu u oblak ili lokalne nadzorne ploče.
- Industrijski standardni napajalnik: Visoko učinkovito napajanje Finder 78.12 osigurava stabilizirani istosmjerni napon od 24 V za kontinuirani rad.
- Vizualna provjera stanja: Dva industrijska LED signalna svjetla (crvena/zelena) pružaju jasnu vizualnu povratnu informaciju o statusu sustava izravno na upravljačkom ormaru.
Područja primjene:
- Praćenje proizvodnje: Brojanje komponenti i mjerenje vremena ciklusa.
- Praćenje stanja: Daljinsko praćenje vremena rada stroja i poruka o greškama.
- Automatizacija: Upravljanje transportnim trakama, vratima ili jednostavnim proizvodnim koracima putem povezivosti s oblakom.
Ovaj tekst je strojno preveden.
Izvedba
- Ulaz: 8x konfiguriranih digitalnih/analognih (0-10V) ulaza
- Izlaz: 4x relej (250 V AC - 10 A)
- Procesor: STM32H747XI Dual ARM® Cortex®: Cortex-M7 jezgra do 480 MHz i Cortex-M4 jezgra do 240 MHz
- Povezivost: Podržava 10/100 Ethernet (TCP/IP ili Modbus TCP), USB-C, Wi-Fi + Bluetooth® Low Energy (samo Opta WiFi), RS485 half-duplex (samo Opta RS485 i Opta WiFi)
- Memorija: 1MB RAM (programska), 2MB interne + 16MB Flash QSPI
- RTC: Tipična 10-dnevna ušteda energije na 25°C, moguća NTP sinkronizacija putem Etherneta.
- IP zaštita: IP20
- programiranje
- Jezici: Arduino programski jezik putem IDE / IEC-61131-3 kao opcija: Ljestvičasti dijagram (LD), Dijagram funkcijskih blokova (FBD), Sekvencijalni funkcijski dijagram (SFC), Strukturirani tekst (ST), Popis instrukcija (IL)
- Sigurnost: Sigurnosni element ATECC608B
- Napon napajanja: 12...24 V DC
- Radna temperatura: -20 °C do +50 °C (-4 °F do 122 °F)

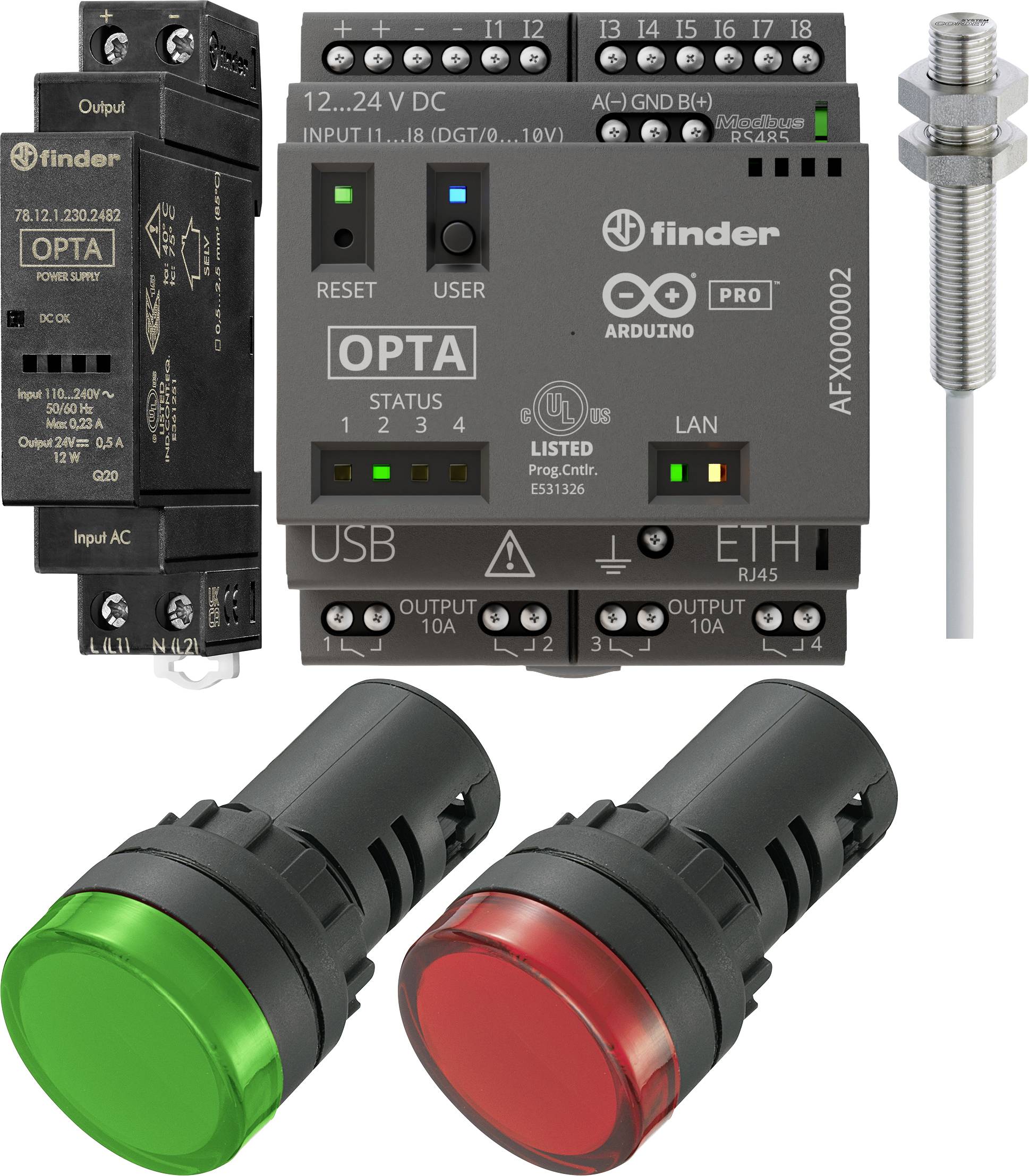

Isporuka uključuje
- Arduino Opta WiFi AFX00002
- Finder 78.12.1.230.2482 Napajanje za DIN šinu
- Contrinex induktivni senzor M8 u ravnini s PNP DW-AD-703-M8-BAS
- TRU COMPONENTS LED signalna lampica zelena 24 V/DC
- TRU COMPONENTS LED signalno svjetlo crveno 24 V/DC
Napomene
Imajte na umu da ovaj komplet sadrži ključne tehničke komponente. Za osiguranje trenutnog puštanja u rad potreban je dodatni pojedinačni montažni materijal (nije uključen u opseg isporuke). Za profesionalnu montažu preporučujemo:
- Priključni kabel: Fleksibilni upravljački kabel/žica (0,75 mm²) za unutarnje ožičenje 24V komponenti.
- Pribor za spajanje: Ferule za sigurne vijčane spojeve.
- Priključak na mrežu: Mrežni kabel (230 V) za napajanje DIN šine.
- Montaža: Standardna DIN šina (35 mm) za stabilnu montažu svih komponenti.
