Name: Arduino ASX00055 Arduino ploča za proširenje
Brand: Arduino
SKU: 3132746
Availability: BackOrder

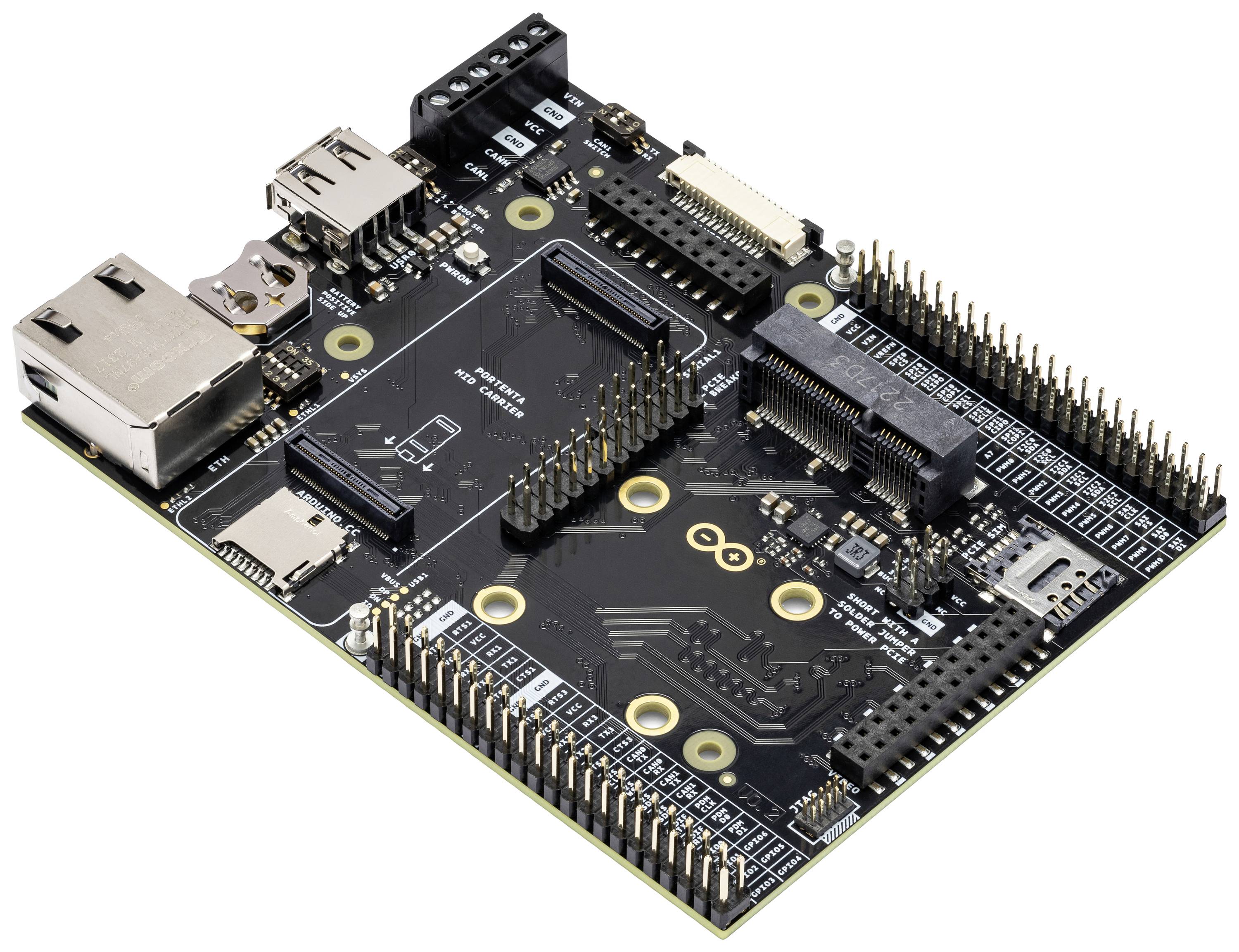

Arduino razvojna ploča s različitim priključcima i komponentama za razvoj hardvera i prototipiranje.

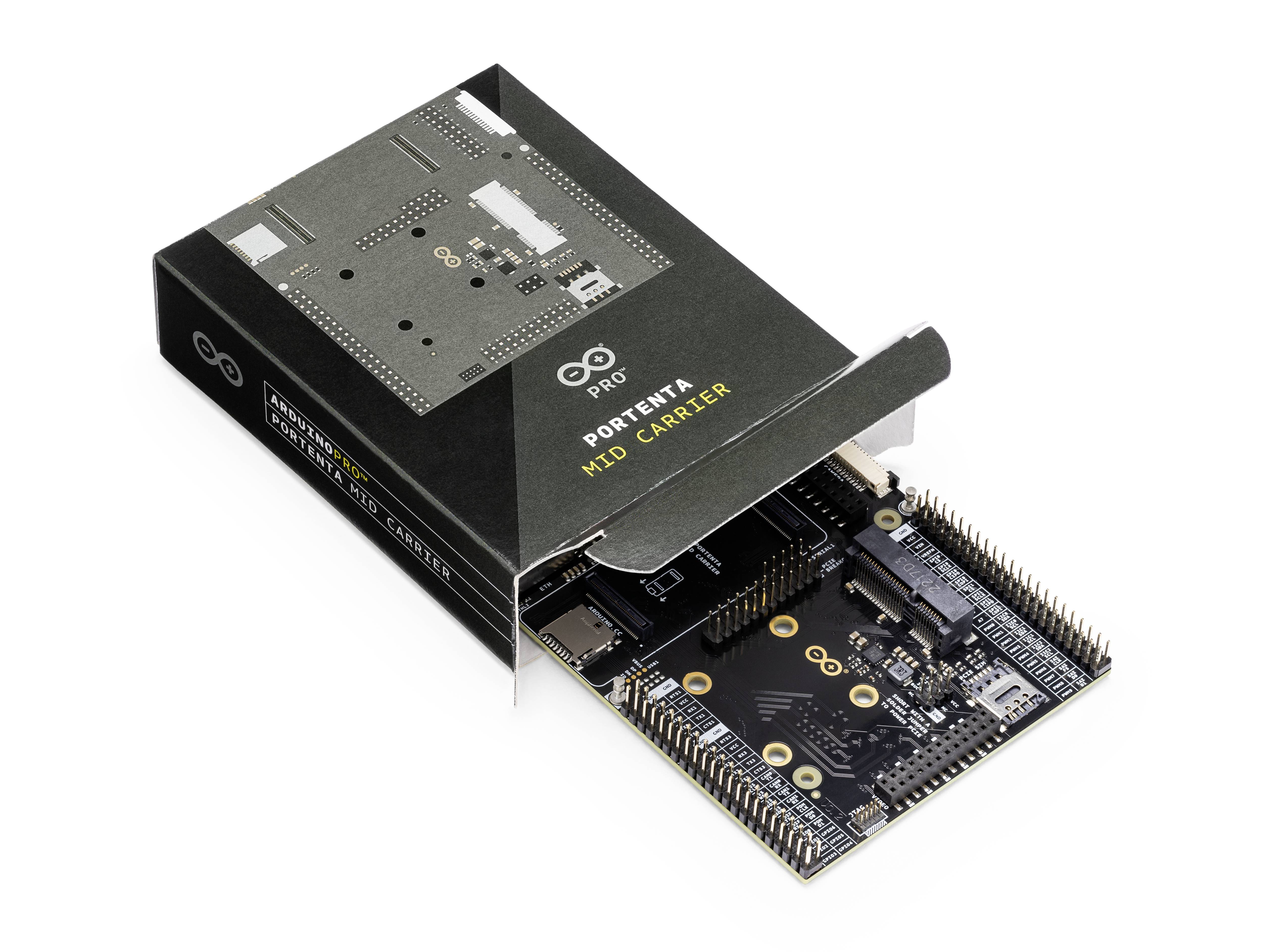

Arduino Pro Portenta H7 i nosač ploče u otvorenoj crnoj ambalaži. Vidljive su elektroničke komponente i priključci.

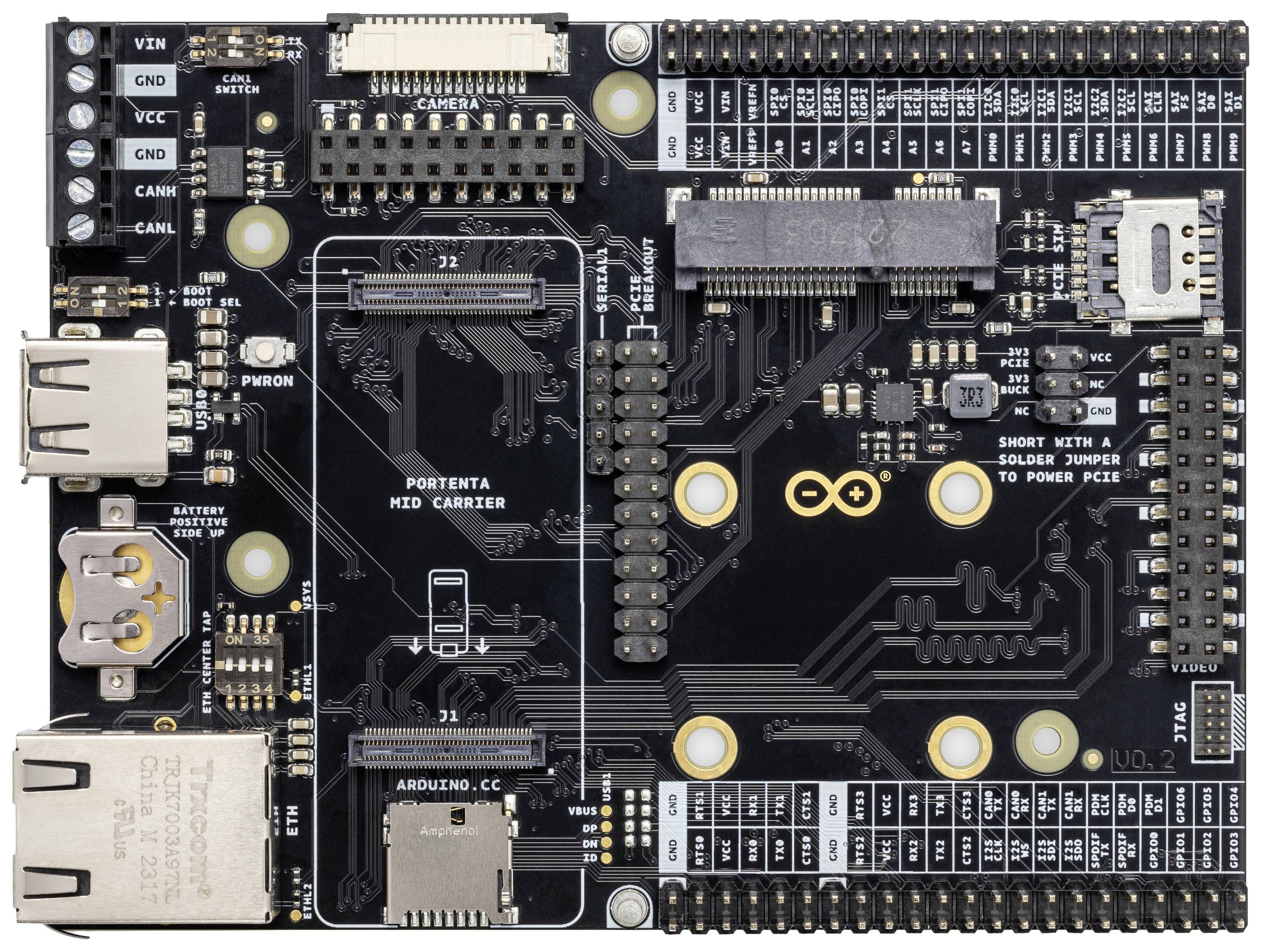

Elektronička ploča s priključcima i komponentama, označena natpisom 'Portenta Max Carrier', prikazuje različite sklopove i portove.

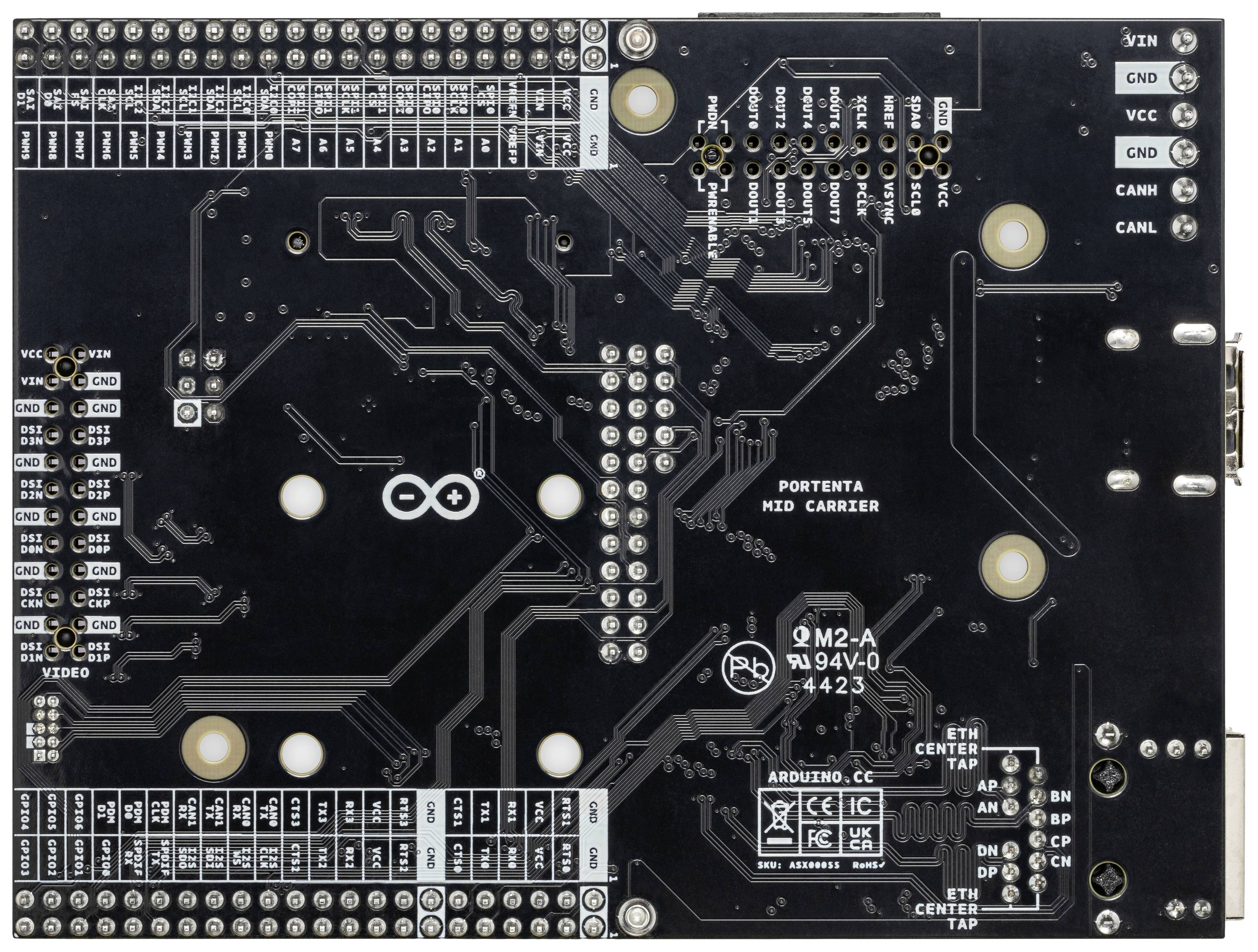

Stražnja strana elektroničke tiskane ploče s različitim priključcima, vodljivim stazama i označenim područjima za montažu komponenti.

Paketna kutija 'Portenta Mid Carrier' s prikazom ploče. Tekst opisuje tehničke detalje konektora, sučelja i funkcija.

1/5

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostupno uskoro

Broj

kom. - zaliha Njemačka

Ukupno (73,99 € / komad)

73,99 €

uklj. PDV

samo 5,64 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Arduino ASX00055 štit

Konektor
Konektori visoke gustoće kompatibilni s Portenta proizvodima
1x USB-A utičnica
1x Gigabit Ethernet priključak (RJ45)
1x CAN s ugrađenim primopredajnikom
1x CAN bez primopredajnika
1x mPCIe konektor
1x MIPI priključak za kameru
1x Arducam konektor za kameru
1x utor za MicroSD karticu
1x RTC LiPo utor za baterije
1x Giga Display Shield konektor

Tehnički podaci

Radna temperatura: -40°C do +85°C

Vrsta proizvoda: Arduino ploča za proširenje

Dužina: 86.5 mm

Širina: 114 mm

Prikladno za (Arduino ploče): Arduino

Sučelja: Ethernet

Serija: Portenta

Vrsta alata: ploča za proširenje

Interni konektori: LAN (10/100/1000)

UKCA: nije bitno

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3132746 Arduino ASX00055 Arduino ploča za proširenje

Upute za rad i sigurnost

Upute za rad i sigurnost 3132746 Arduino ASX00055 Arduino ploča za proširenje

Opis

Iskoristite sve mogućnosti dasaka iz obitelji Portenta uz Portenta Mid Carrier. Čini sve signale visoke gustoće lako dostupnima putem posebnih zaglavlja, omogućujući brzu i glatku izradu prototipova. Portenta Mid Carrier čini dostupnim nekoliko perifernih uređaja, uključujući dvije CAN linije, Ethernet, microSD, USB kao i kameru i Giga Display Shield sučelje. Namjenski pinovi za otklanjanje pogrešaka i RTC rezervna baterija dodatno pojednostavljuju razvoj.

Ovaj tekst je strojno preveden.

Izvedba

Izvrstan alat za izradu prototipa za skalabilne Portenta aplikacije
Brzi pristup svim Portenta signalima visoke gustoće
Proširite postojeće projekte raznim mogućnostima povezivanja zahvaljujući Ethernet i mPCIe priključcima
Koristite integrirani utor za microSD karticu za pokretanje s vanjskog izvora
Jednostavna interakcija s aktuatorima putem ugrađenih CAN linija (s primopredajnikom na vozilu ili izvan njega)
Razvoj rješenja za industrijsku obradu slike korištenjem priključaka ugrađenih kamera
Jednostavan referentni dizajn za razvoj vlastitog hardvera
